Konwerter Ethernet over VDSL2 – Coaxial
Konwerter VC-202A jest wysokowydajnym urządzeniem Ethernet-over-Coaxial konwertującym sygnały pomiędzy skrętką (UTP) oraz współosiowym kablem coaxial. Ta technologia pozwala na absolutnie największą prędkość przesyłania pakietów za pośrednictwem istniejącej sieci zbudowanej w oparciu o kable typu coaxial, bez potrzeby prowadzenia nowego okablowania.
Zwiększenie zasięgu sieci Ethernet poprzez kabel coaxial
Po stronie skrętki UTP, konwerter VC-202A wykorzystuje modularne łącze EIA / TIA 568 RJ45 obsługujące kable kategorii 5/5e lub wyższej i pozwala na przesyłanie danych na odległość do 100 metrów. Po stronie kabla coaxial, VC-202A wykorzystuje łącze BNC obsługujące okablowanie 50/75ohm pozwalając na przesyłanie danych na odległość do 3km. Urządzenie jest idealne do przesyłania danych Ethernet poprzez kabel coaxial na większe odległości, niż umożliwia to skrętka.
Oszczędność / Szybka przebudowa do w pełni cyfrowej sieci IP
Konwerter PLANET VC-202A umożliwia szybką wymianę i bezproblemową migrację z istniejących systemów analogowych do systemów w pełni cyfrowych. Na przykład:
- TV kablowa do IPTV
- System kamer analogowych do kamer IP
- Systemy Digital Signage
VC-202A łączy posiada port BNC pozwalający na transmisję pakietów Ethernet poprzez najpowszechniej stosowane okablowanie typu coaxial. Właśnie dlatego, urządzenie jest doskonałe do aktualizacji starych urządzeń analogowych do opartych na technologii IP – praktycznie każdy budynek posiada okablowanie coaxial, które można wykorzystać do transmisji danych do i z Internetu, a dostęp do sieci może być współdzielony na większym obszarze przy minimalnych nakładach finansowych. Wykorzystanie istniejącego okablowania, zamiast prowadzenia nowego znacznie ogranicza koszty i ułatwia instalację.
Łatwa instalacja
Konwerter umożliwia ustawienie trybu pracy – tryb CPE przeznaczony do pracy po stronie klienta oraz CO używany po stronie centralnej (CO). Konwerter jest urządzeniem typu “plug and play”, nie ma potrzeby konfiguracji ani instalowania oprogramowania, ponadto jest w pełni zgodny z wieloma protokołami sieciowymi. Co więcej, diagnostyczne diody LED na przednim panelu pozwalają na łatwe sprawdzenie stanu urządzenia, portów i całego systemu.
Wysoka przepustowość do użytkownika i do sieci
VC-202A korzysta z symetrycznej i asymetrycznej transmisji danych do sieci i do użytkownika. Transmisja symetryczna (Plan 997) oferuje transfer danych z tą samą prędkością do i od użytkownika. Z kolei transmisja asymetryczna (Plan 998) oferuje wyższą jakość transmisji na niewielkich odległościach po stronie centralnej (CO). Generalne VC-201A w trybie symetrycznym oferuje lepszą wydajność transmisji do sieci, a w trybie asymetrycznym lepszą wydajność do użytkownika.
- Symetryczne i asymetryczne (Plan 998) pasmo transmisji dla wysyłania i odbioru
- Oszczędne rozwiązanie 17a CO / CPE bridge
- Wybór trybu CO / CPE poprzez przełącznik DIP
- Zgodność ze standardami IEEE 802.3, IEEE 802.3u oraz IEEE 802.3x
- Modulacja DMT (Discrete Multi-Tone)
- Back pressure dla Half Duplex oraz kontrola przepływu IEEE 802.3x Pause frame dla Full Duplexl
- Obsługa pakietów do 1536 bajtów oraz IEEE 802.1Q VLAN tag transparent
- Samodzielny transceiver
- Minimalny czas instalacji (Plug-and-Play)
- Możliwość wyboru przepustowości danych oraz wartości SNR
- Diody LED ułatwiające diagnostykę sieci
- Współpraca z obudowami zbiorczymi PLANET z rodziny MC ( MC-700 / 1500 / 1500R / 1500R48)
- Kompaktowa obudowa, łatwa instalacja
|
Produkt |
VC-202A |
||
|
Specyfikacja sprzętowa |
|||
|
Porty |
10/100Base-TX |
1 RJ-45, Auto-negocjacja oraz Auto-MDI / MDI-X |
|
|
Coaxial |
1 BNC, żeński |
|
|
|
Przełącznik DIP |
4 pozycyjny |
||
|
Funkcjonalność |
• Wybór trybu pracy CO / CPE • Tryb fast lub interleaved • Wybór szybkości transmisji • Wybór SNR |
||
|
Kodowanie |
DMT (Discrete Multi-Tone) line coding - ITU-T G.997.1 - ITU-T G.993.1 - ITU-T G.993.2 (Profile 17a) |
||
|
Diody LED |
1 x Zasilanie 3 x Coaxial: » Zielona, LNK » Zielona, CO » Zielona, CPE 2 x RJ-45 10/100Base-TX » Zielona, LNK / ACT » Zielona, Prędkość |
||
|
Okablowanie |
Ethernet 10Base-T: 2-pary UTP kat.3,4,5 do 100m Ethernet 100Base-TX: 2-pary UTP kat.5, do 100m Coaxial: 50ohm, RG58A / U, RG58C / U, RG58 / U; 75ohm, RG-6 (do 3.0km) |
||
|
Wydajność |
Asymetrycznie: 200m ->100/65Mbps 400m ->100/64Mbps 600m ->100/59Mbps 800m ->100/53Mbps 1000m -> 94/44Mbps 1200m -> 84/36Mbps 1400m -> 74/28Mbps 1600m -> 66/19Mbps 1800m -> 60/14Mbps 2000m -> 44/15Mbps 2200m -> 35/12Mbps 2400m -> 32/10Mbps 2600m -> 29/8Mbps 2800m -> 27/6Mbps 3000m -> 25/5Mbps
Symetrycznie： 200m ->99.7/100Mbps 400m ->100/100Mbps 600m -> 86/91Mbps 800m -> 79/80Mbps 1000m -> 69/66Mbps 1200m -> 60/52Mbps 1400m -> 51/41Mbps 1600m -> 45/36Mbps 1800m -> 40/29Mbps 2000m -> 27/26Mbps 2200m -> 23/24Mbps 2400m -> 22/21Mbps 2600m -> 20/18Mbps 2800m -> 18/15Mbps 3000m -> 17/13Mbps |
||
|
Wymiary (Wys. x Szer. x Gł.) |
97 x 70 x 26 mm |
||
|
Waga |
0.2 kg |
||
|
Zasilanie |
5V DC 2A |
||
|
Zużycie prądu |
6.3W/ 21BTU (maks.) |
||
|
Zgodność ze standardami |
|||
|
Certyfikaty |
FCC Part 15 Class A, CE |
||
|
Standardy |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3x Full Duplex Pause Frame Flow-Control ITU-T - G.993.1 - G.997.1 - G.993.2 (Profile 17a Support) |
||
|
Środowisko pracy |
|||
|
Temperatura pracy |
0~50 stopni C |
||
|
Temperatura składowania |
-10~70 stopni C |
||
|
Wilgotność pracy |
5% do 90% , relatywna, bez kondensacji |
||
|
Wilgotność składowania |
5% do 90% , relatywna, bez kondensacji |
||

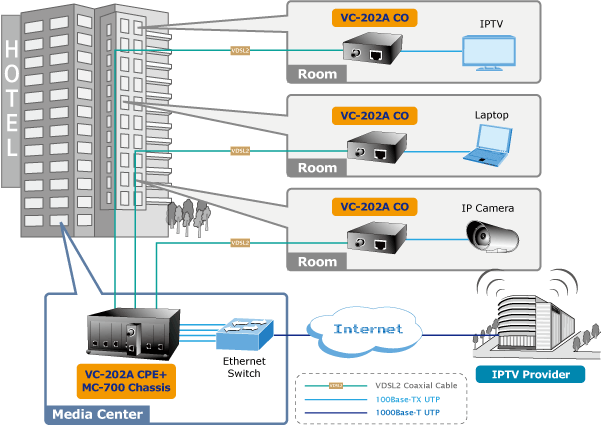

Zastosowania MTU / MDU
Usługi IPTV czy VOD są coraz popularniejsze, a coraz więcej dostawców usług aktualizuje urządzenia po stronie klienta z systemów analogowych do cyfrowych. VC-202A jest najlepszym rozwiązaniem pozwalającym na szybkie i oszczędne wdrożenie usług sieciowych wymagających dużej przepustowości, z wykorzystaniem istniejącego okablowania coaxial. Instalacja sieci IP jest prosta i nie wymaga prowadzenia nowego okablowania. Dzięki wystarczającej przepustowości symetrycznej 100/100Mbps konwerter VC-202A umożliwia wprowadzenie sieciowych usług multimedialnych, takich jak VOD (Video on Demand), Voice over IP, wideo telefonia, IPTV, itd. VC-202A zapewnia znakomitą przepustowość dla usług multimedialnych i jednocześnie pozwala odciążyć Internet.

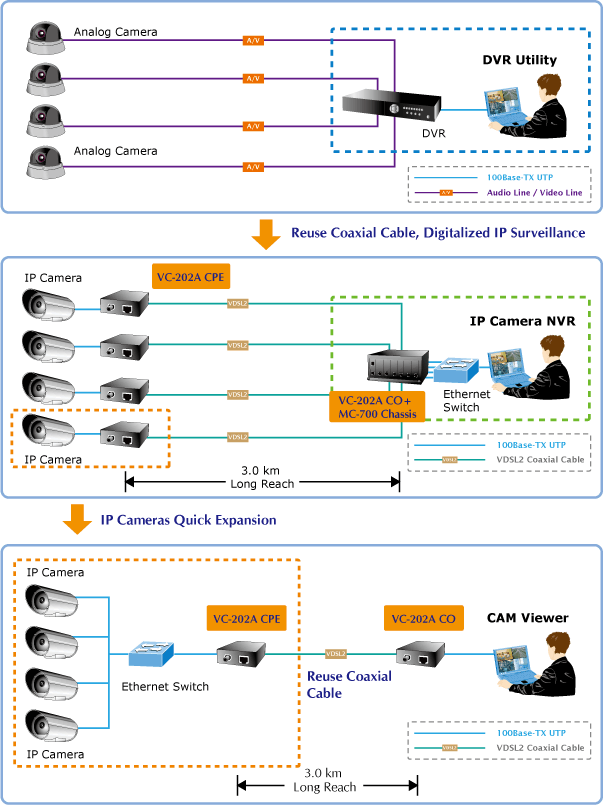

Zdalny nadzór poprzez sieć IP na terenie kampusów, przedsiębiorstw i w miejscach publicznych
Możliwość wykorzystania zalet cyfrowego zdalnego nadzoru oraz kabli koncentrycznych coaxial, które mogą być z łatwością prowadzone na zewnątrz i na większe odległości, czyni z VC-202A doskonałe rozwiązanie, pozwalające na szybką zmianę kamer analogowych na kamery cyfrowe IP bez potrzeby prowadzenia nowego okablowania. Konwerter przełącza sygnały pomiędzy portem RJ45 10/100Mbps Fast Ethernet oraz portem BNC Ethernet over Coaxial. Wystarczy wpiąć kabel UTP z kamery IP do portu Ethernet, a istniejący kabel coaxial do łącza BNC. Urządzenie jest łatwe w instalacji i doskonale nadaję się do zwiększania zasięgu transmisji danych Ethernet. Co więcej, wysoka przepustowość transmisji umożliwia przesyłanie danych z wielu kamer IP poprzez pojedynczy kabel coaxial, co dodatkowo ogranicza koszty okablowania.

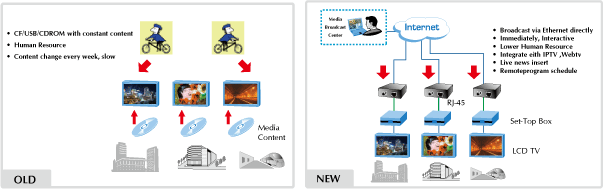

Lokalne komercyjne sieci multimedialne oraz elektroniczne Billboardy
Komercyjne sieci multimedialne oraz elektroniczne Billboardy są najczęściej spotykane w centrach handlowych i miejscach użyteczności publicznej. Integracja urządzenia STB, telewizora LCD oraz VC-202A umożliwia stworzenie interaktywnego systemu nadającego transmisję wideo poprzez bezpośrednie połączenie Ethernet, zamiast ręcznej aktualizacji i wymiany danych na nośnikach wymiennych. Podobna integracja może zostać wdrożona dla usług IPTV oraz Web TV. Dzięki możliwości zdalnego zarządzania, administrator może przerwać program TV, aby nadać reklamy czy komunikaty. Takie rozwiązanie zmniejsza koszty pracy i poprawia efekt komercyjny.
