Konwerter sygnału wideo-światłowód Video over Fiber
Zwiększenie zasięgu analogowego system nadzoru
Aby umożliwić instalacje analogowych kamer system nadzoru w odległych miejscach i zachować wysokiej jakości transmisję wideo oraz niezawodne połączenie PLANET skonstruował konwerter sygnału wideo-światłowód, który integruje sygnał wideo i transmisję optyczną w kompaktowej mini obudowie. Konwerter pozwala na transmisję sygnału wideo w wysokiej jakości na odległość do 20 km z wykorzystaniem inteligentnej technologii kodowania i dekodowania. Jest idealny do transmisji wideo i danych na duże odległości za pośrednictwem światłowodu.
Łączność światłowodowa dla wideo i danych
Zestaw konwertera wideo-światłowód składa się z odbiornika i nadajnika:
• VF-102-T: 1-kanałowy nadajnik Video over Fiber
• VF-102-R: 1-kanałowy odbiornik Video over Fiber
Taki zestaw jest cyfrowym systemem transmisji pozwalającym przy niewielkich kosztach stworzyć połączenie umożliwiające przesyłanie 1 kanałowego nieskompresowanego sygnału wideo oraz zwrotnie sygnału RS-422/485 asynchronicznych danych poprzez pojedynczy światłowód. Taki system gwarantuje wysokiej jakości transmisję wideo w czasie rzeczywistym. Doskonale nadaje się do systemów Intelligent Transportation Systems (ITS), nadzoru ruchu, systemów kontroli automatyzacji, inteligentnych domów i innych.
Łatwa instalacja
Instalacja VF-102-KIT jest bardzo prosta, przebiega w trybie „plug and play”. Zarówno odbiornik jak i nadajnik mogą być wykorzystywane jako samodzielna jednostka lub montowane w obudowach na konwertery PLANET (MC-700, MC-1500 oraz MC-1500R). Obudowa na konwertery dostarcza zasilanie DC do VF-102-T oraz VF-102-R i pozwala na scentralizowane zarządzanie systemem transmisji Video over Fiber.
- Transmisja wideo i danych przez światłowód
- Cyfrowe 8 bitowe próbkowanie sygnału wideo
- Obsługa systemów PAL, NTSC, SECAM
- Maksymalny zasięg 20km poprzez pojedynczy światłowód
- Typ danych: RS-422 / RS-485
- Technologia synchronicznej cyfrowej transmisji
- Gwarancja bezpiecznej transmisji w środowisku z zakłóceniami elektromagnetycznymi
- Praca samodzielna lub w obudowach PLANET MC-700/1500/1500R
- Kompaktowe wymiary, możliwość montażu na ścianie, łatwa instalacja
|
Model |
VF-102-T / VF-102-R |
|
Wideo |
|
|
Kanały |
1 dwukierunkowy |
|
Standard sygnału |
NTSC / PAL |
|
Łącze wideo |
BNC |
|
Oporność Wejście / Wyjście |
75ohm |
|
Napięcie Wejście / Wyjście |
1.0 Vpp |
|
Pasmo wideo |
6.5MHz |
|
Próbkowanie sygnału wideo |
8/10 bit |
|
Differential Gain (DG) |
<1.3% |
|
Differential Phase (DP) |
<1.3° |
|
Sygnał/szum |
63dB |
|
Dane |
|
|
Kanały |
1 kanał |
|
Protokoły |
RS-422 / RS-485 |
|
Tryb oracy |
Simplex |
|
Łącze danych |
3 pin |
|
Przepustowość |
DC-115.2Kbps |
|
Zasięg |
RS-485: 0-1200m |
|
Bit Error Rate (BER) |
< 10ns |
|
Interfejs optyczny |
|
|
Łącze |
FC |
|
Światłowód |
Single mode, single fiber |
|
Zasięg |
Do 20km |
|
Długość fali |
VF-102-T:TX: 1310nmRX: 1550nmVF-102-R:TX: 1550nmRX: 1310nm |
|
Moc wyjściowa (dBm) |
Maks. : -7Min. -14 |
|
Czułość odbiornika (dBm) |
-32dBm |
|
Maksymalna strata |
18dB |
|
Maks. Moc wejściowa (dBm) |
0 |
|
Okablowanie |
9/125μm single-mode |
|
Sprzęt |
|
|
Diody LED |
• Zasilanie• Wideo - połączenie• Światłowód – połączenie |
|
Wymiary (Szer. x Gł. x Wys.) |
94 x 70 x 26 mm |
|
Waga |
215g |
|
Zasilanie |
5V / 2A |
|
Zużycie prądu |
4.8W (maks.) |
|
Konstrukcja |
Metalowa |
|
Kompatybilne obudowy |
MC-700 / MC-1500 / MC-1500R |
|
Standardy |
|
|
Certyfikaty |
FCC Part 15 Class A, CE |
|
Warunki pracy |
|
|
Praca |
Temperatura:-10 ~ 60 stopni C Wilgotność względna:0 ~ 95% (bez kondensacji) |
|
Składowanie |
Temperatura: -40 ~ 85 stopni C Wilgotność względna:5 ~ 95% (bez kondensacji) |

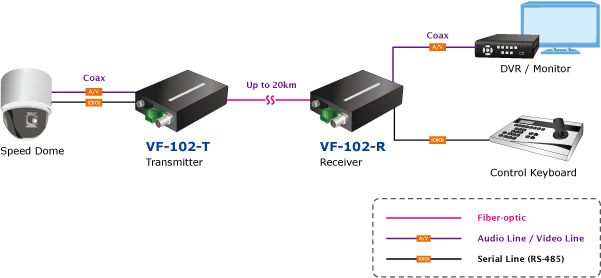

Zestaw VF-102-KIT składa się z 1 kanałowego nadajnika oraz odbiornika video over fiber pozwalających na transmisję sygnału wideo oraz RS-422/485 poprzez niezawodne połączenie światłowodowe. Jest idealnym rozwiązaniem dla systemów nadzoru wymagających wysokiej jakości obrazu i wysokiej wydajności transmisji na dużych odległościach. VF-102-KIT jest łatwy w instalacji, nie ma konieczności skomplikowanej konfiguracji.
Nadajnik oraz odbiornik mogą pracować samodzielnie lub w obudowie zbiorczej na konwertery. Bezobsługowość oraz kompaktowa obudowa pozwalają na wykorzystanie zestawu w różnych zastosowaniach. Zasięg do 20km transmisji wideo pozwala na stosowanie VF-102-KIT w zastosowaniach:
- Systemy Intelligent Transportation Systems (ITS)
- Pobór opłat drogowych
- Monitorowanie ruchu
- Zarządzanie ruchem lotniczym
- Sygnalizacja kolejowa
- Telemedycyna i Telekonferencje
- Nadzór w przemyśle
- Inteligentne budynki
