FST-806B20 - Planet

Nazwa opisowa
Konwerter mediów Fast Ethernet z serii Web Smart

Konwertery mediów serii FST-80x umożliwiają konwersję sygnałów pomiędzy standardowymi sieciami kablowymi 10/100Base-TX oraz światłowodowymi 100Base-FX. Konwerter FST-806B20 posiada łącze WDM i pracuje z pojedynczym światłowodem o zasięgu do 20 km.

Konwerter FST-806B20 posiada automatyczne MDI/ MDI-X dla portów skrętki oraz mechanizm store-and-forward eliminujący błędne pakiety. Przełącznik DIP umożliwia konfigurację dostępnych funkcji Smart, takich jak tryb half/full duplex, auto-negocjacja oraz przepustowość 10/100Mbps zarówno dla portów skrętki jak i światłowodu.

Do pobrania

Deklaracja CE:

Pobierz deklaracja CE

Mechanizm LLR bezzwłocznie alarmuje administratora sieci prowadzącego monitoring o kłopotach z połączeniem, a także ułatwia znalezienie rozwiązania dzięki czemu pozwala na szybką i skuteczną reakcję.

Dzięki konwerterowi FST-806B20 można w łatwy i tani sposób połączyć dwa segmenty sieci różnych typów. Urządzenie może być wykorzystywane jako samodzielny konwerter zasilany z zasilacza prądu stałego. Może być również wykorzystany jako wsuwany moduł, który można umieszczać w nowych 19 calowych obudowach zbiorczych firmy PLANET (MC-1600MR/ MC-1600MR48). Po zainstalowaniu konwertera w obudowie zbiorczej możliwej jest zarządzanie i monitorowanie FST-806B20 poprzez port RS-232 i lokalną konsolę oraz zdalnie przez przeglądarkę sieciową.

Zgodny ze standardami IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX oraz 100Base-FX Ethernet
Wyposażony w jeden port 10/100Base-TX ze złączem RJ-45
Posiada port 100Base-FX ze złączem WDM i pracuje ze światłowodem single-mode
Diody LED pokazujące status konwertera
Przełącznik DIP umożliwiający konfigurację światłowodu (HDX/ FDX), skrętki UTP (Auto-negocjacja/ ręcznie), przepustowości (10/100Mbps), trybu duplex (Half/ Full duplex), mechanizmu LLR (Włączony/ Wyłączony), LLCF (Włączony/ Wyłączony)
Automatyczne MDI/ MDI-X dla portu 10/100Base-TX
Mechanizm Store-and-Forward
Back-pressure oraz kontrola przepływu IEEE 802.3x
Mechanizm Link Loss Return (LLR) dla interfejsu światłowodowego ułatwiający rozpoznawanie problemów ze zdalnymi połączeniami sieciowymi
Mechanizm Link Loss Carry Forward (LLCF) współpracujący z LLR przy diagnozowaniu połączeń sieciowych
Zarządzalny poprzez interfejs sieciowy po zainstalowaniu w obudowie zbiorczej PLANET serii Web Smart
Może być wykorzystywany jako urządzenie samodzielne lub po zainstalowaniu w obudowie zbiorczej na maksymalnie 16 konwerterów z redundantnym zasilaniem i funkcją „hot-swap”
Certyfikaty EMI: FCC, CE class B

Model	FST-806B20
Standardy	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX oraz 100Base-FX
Porty	1 x 10/100Base-TX, 1 x 100Base-FX
Łącze światłowodu	WDM
Długość fali	1550nm (TX) 1310nm (RX)
Okablowanie	10Base-T: 2-pary kat. 3,4,5 UTP, do 100 metrów 100Base-TX: 2-pary kat. 5 UTP, do 100 metrów 100Base-FX: 9/ 125μm światłowód single-mode, do 20km
Zasięg	SM, 20km, pojedynczy przewód
Diody LED	System: PWR; TP: LNK/ ACT, FDX/ COL, 100; FX: LNK/ ACT, FDX/ COL
Przełączniki DIP	Światłowód (HDX/ FDX), UTP (Auto-negocjacja/ ręcznie), przepustowość (10/100Mbps), tryb duplex (Half/ Full duplex), LLR (Włączone/ Wyłączone), LLCF (Włączone/ Wyłączone)
Przepustowość	Ethernet: 10/20Mbps dla half/ full-duplex, Fast Ethernet: 100/200Mbps dla half/ full-duplex
Zasilanie	5V DC, 2A
Zużycie prądu	6.2 W/ 21BTU (maksymalnie)
Środowisko pracy	0~50 stopni C, 5%~90% wilgotność względna
Środowisko składowania	-20~70 stopni C, 5%~90% wilgotność względna
Wymiary (Szer. x Gł. x Wys.)	81 x 94 x 26mm
Waga	0.22 kg
Certyfikaty	FCC Class B, CE mark

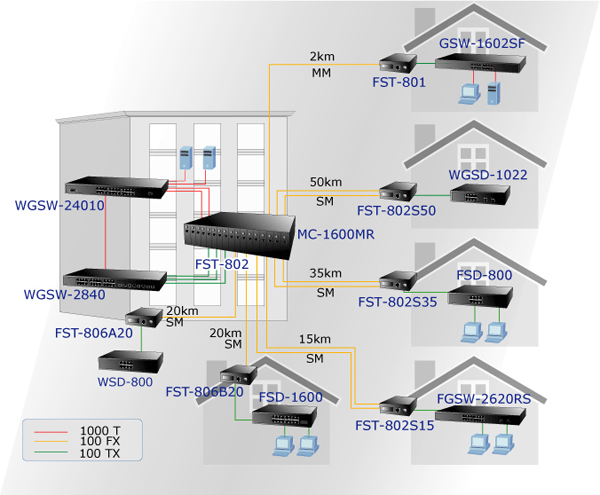

Urządzenie samodzielne lub instalacja scentralizowana

PLANET FST-806B20 jest doskonałym rozwiązaniem dla rozrastających się sieci wykorzystujących technologię konwersji mediów. Urządzenie umożliwia elastyczne stosowanie w sieci może pracować jako konwerter samodzielny lub może zostać zainstalowane w obudowie zbiorczej umożliwiającej scentralizowane zarządzanie. Po zainstalowaniu konwertera w obudowie zbiorczej zapewnione jest nieprzerwane działanie sieci dzięki funkcji “hot swap”. Konwertery serii FST-80x są idealnym rozwiązaniem do budowy sieci FTTC (Fiber to the Curb) oraz FTTB (Fiber to the Building) dla dostawców usług internetowych, w przedsiębiorstwach i na terenach kampusów uczelnianych.
