Nazwa opisowa
Konwerter mediów Fast Ethernet z serii Web Smart

Konwertery mediów serii FST-80x umożliwiają konwersję sygnałów pomiędzy standardowymi sieciami kablowymi 10/100Base-TX oraz światłowodowymi 100Base-FX. Konwerter FST-802S15 posiada łącze SC i pracuje ze światłowodem single-mode o zasięgu do 15 km.

Konwerter FST-802S15 posiada automatyczne MDI/ MDI-X dla portów skrętki oraz mechanizm store-and-forward eliminujący błędne pakiety. Przełącznik DIP umożliwia konfigurację dostępnych funkcji Smart, takich jak tryb half/full duplex, auto-negocjacja oraz przepustowość 10/100Mbps zarówno dla portów skrętki jak i światłowodu.

Do pobrania

Deklaracja CE:

Pobierz deklaracja CE

Konwertery mediów serii FST-80x umożliwiają konwersję sygnałów pomiędzy standardowymi sieciami kablowymi 10/100Base-TX oraz światłowodowymi 100Base-FX. Konwerter FST-802S15 posiada łącze SC i pracuje ze światłowodem single-mode o zasięgu do 15 km.

Konwerter FST-802S15 posiada automatyczne MDI/ MDI-X dla portów skrętki oraz mechanizm store-and-forward eliminujący błędne pakiety. Przełącznik DIP umożliwia konfigurację dostępnych funkcji Smart, takich jak tryb half/full duplex, auto-negocjacja oraz przepustowość 10/100Mbps zarówno dla portów skrętki jak i światłowodu.

Mechanizm LLR bezzwłocznie alarmuje administratora sieci prowadzącego monitoring o kłopotach z połączeniem, a także ułatwia znalezienie rozwiązania dzięki czemu pozwala na szybką i skuteczną reakcję.

Dzięki konwerterowi FST-802S15 można w łatwy i tani sposób połączyć dwa segmenty sieci różnych typów. Urządzenie może być wykorzystywane jako samodzielny konwerter zasilany z zasilacza prądu stałego. Może być również wykorzystany jako wsuwany moduł, który można umieszczać w nowych 19 calowych obudowach zbiorczych firmy PLANET (MC-1600MR/ MC-1600MR48). Po zainstalowaniu konwertera w obudowie zbiorczej możliwej jest zarządzanie i monitorowanie FST-802S15 poprzez port RS-232 i lokalną konsolę oraz zdalnie przez przeglądarkę sieciową.

  • Zgodny ze standardami IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX oraz 100Base-FX Ethernet
  • Wyposażony w jeden port 10/100Base-TX ze złączem RJ-45
  • Posiada port 100Base-FX ze złączem SC i pracuje ze światłowodem single-mode
  • Diody LED pokazujące status konwertera
  • Przełącznik DIP umożliwiający konfigurację światłowodu (HDX/ FDX), skrętki UTP (Auto-negocjacja/ ręcznie), przepustowości (10/100Mbps), trybu duplex (Half/ Full duplex), mechanizmu LLR (Włączony/ Wyłączony), LLCF (Włączony/ Wyłączony)
  • Automatyczne MDI/ MDI-X dla portu 10/100Base-TX
  • Mechanizm Store-and-Forward
  • Back-pressure oraz kontrola przepływu IEEE 802.3x
  • Mechanizm Link Loss Return (LLR) dla interfejsu światłowodowego ułatwiający rozpoznawanie problemów ze zdalnymi połączeniami sieciowymi
  • Mechanizm Link Loss Carry Forward (LLCF) współpracujący z LLR przy diagnozowaniu połączeń sieciowych
  • Zarządzalny poprzez interfejs sieciowy po zainstalowaniu w obudowie zbiorczej PLANET serii Web Smart
  • Może być wykorzystywany jako urządzenie samodzielne lub po zainstalowaniu w obudowie zbiorczej na maksymalnie 16 konwerterów z redundantnym zasilaniem i funkcją „hot-swap”
  • Certyfikaty EMI: FCC, CE class B



Model

FST-802S15

Standardy

IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX oraz 100Base-FX

Porty

1 x 10/100Base-TX, 1 x 100Base-FX

Łącze światłowodu

SC

Długość fali

1310nm (transmisja i odbiór)

Okablowanie

10Base-T: 2-pary kat. 3,4,5 UTP, do 100 metrów

100Base-TX: 2-pary kat. 5 UTP, do 100 metrów

100Base-FX: 9/ 125μm światłowód single-mode, do 15km

Zasięg

SM, 15km

Diody LED

System: PWR;

TP: LNK/ ACT, FDX/ COL, 100;

FX: LNK/ ACT, FDX/ COL

Przełączniki DIP

Światłowód (HDX/ FDX), UTP (Auto-negocjacja/ ręcznie), przepustowość (10/100Mbps), tryb duplex (Half/ Full duplex), LLR (Włączone/ Wyłączone), LLCF (Włączone/ Wyłączone)

Przepustowość

Ethernet: 10/20Mbps dla half/ full-duplex,

Fast Ethernet: 100/200Mbps dla half/ full-duplex

Zasilanie

5V DC, 2A

Zużycie prądu

6.2 W/ 21BTU (maksymalnie)

Środowisko pracy

0~50 stopni C, 5%~90% wilgotność względna

Środowisko składowania

-20~70 stopni C, 5%~90% wilgotność względna

Wymiary (Szer. x Gł. x Wys.)

81 x 94 x 26mm

Waga

0.22 kg

Certyfikaty

FCC Class B, CE mark

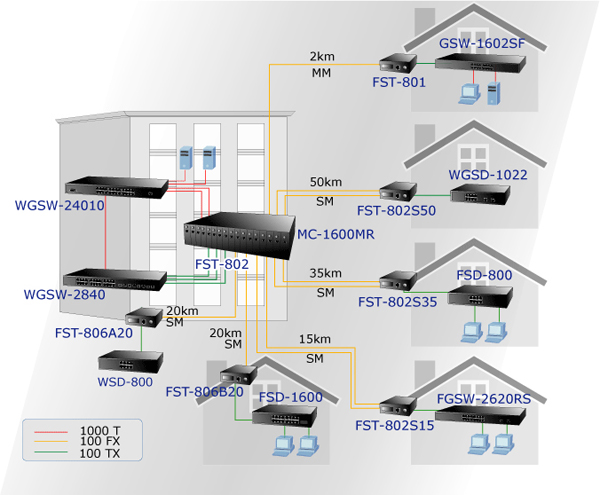

Urządzenie samodzielne lub instalacja scentralizowana

PLANET FST-802S15 jest doskonałym rozwiązaniem dla rozrastających się sieci wykorzystujących technologię konwersji mediów. Urządzenie umożliwia elastyczne stosowanie w sieci może pracować jako konwerter samodzielny lub może zostać zainstalowane w obudowie zbiorczej umożliwiającej scentralizowane zarządzanie. Po zainstalowaniu konwertera w obudowie zbiorczej zapewnione jest nieprzerwane działanie sieci dzięki funkcji “hot swap”. Konwertery serii FST-80x są idealnym rozwiązaniem do budowy sieci FTTC (Fiber to the Curb) oraz FTTB (Fiber to the Building) dla dostawców usług internetowych, w przedsiębiorstwach i na terenach kampusów uczelnianych.
