Zarządzalny switch ethernetowy, o klasie szczelności IP 50
IGS-5226-4P2T to switch przemysłowy o klasie szczelności IP50 - IGS-5226-4P2T, który cechuje się wysokim poziomem odporności na zakłócenia elektromagnetyczne i ciężkie przepięcia elektryczne. IGS-5226-4P2T wyposażony jest w 6-portów 10/100/1000BASE-T z funkcją autonegocjacji prędkości i złączami odpornymi na pył. Urządzenie zostało zaprojektowane z myślą o ciężkich warunkach środowiska, gdyż jego wytrzymałość pozwala na pracę w zakresie temperatur od -40 do +75 stopni C.
Odpowiedni dla środowiska przemysłowego
PLANET IGS-5226-4P2T, warstwy przemysłowej 2+, Zarządzalny switch ethernetowy, o klasie szczelności IP 50, 4-port 10/100/1000T 802.3at PoE, 2-port 10/100/ 1000T, przełącznik ma również funkcjonalność Static Routing charakterystyczną dla switchy warstwy 3. Switch cechuje się wysokim poziomem odporności na zakłócenia elektromagnetyczne i ciężkie przepięcia elektryczne, które z reguły występują w szafkach kontrolnych czy w fabrykach. IGS-5226-4P2T może być łatwo montowany na szynie DIN lub na ścianie dzięki czemu zajmuje mniej miejsca. Każdy z czterech portów Gigabit PoE+ zapewnia moc 36W , co oznacza, że całkowity zbiór mocy maksymalnie 144 watów może być wykorzystywany równocześnie. Zapewnia również szybkie, bezpieczne i efektywne kosztowo rozwiązanie PoE do nadzoru zabezpieczeń sieci IP dla małych firm i przedsiębiorstw.
Pyłoszczelne złącze Ethernet RJ45 i wtyk ekranowany
IGS-5226-4P2T wyposażony jest w 6-portów 10/100/1000BASE-T z funkcją autonegocjacji prędkości i złączami odpornymi na pył. RJ45 z 4-portowym IEEE 802.3at PoE + (port 3 do Port 6); każdy port PoE zapewnia 36-watową moc PoE. Te ekranowane wtyki RJ45 mogą sprawić, że kabel UTP jest odporny na kurz. Po podłączeniu do pyłoszczelnego złącza RJ45, dostarcza szczelne i mocne połączenie oraz zapewnia przemysłowy stopień ochrony IP50 zdolny wytrzymać wilgoć, brud, kurz, wstrząsy, wibracje, ciepło i zimno.
Zaprojektowany z myślą o ciężkich warunkach środowiskowych
IGS-5226-4P2T chroni przed pyłem oraz działa w zakresie temperatur od -40 do +75 stopni C. Te wszystkie funkcje zapewniają najwyższy poziom niezawodności w zastosowaniach o znaczeniu krytycznym.
Redundantne zasilanie
IGS-5226-4P2T posiada silny podwójny system zasilania wejściowego (Dual 48V ~ 56V DC) włączonego automatycznie do sieci klienta w celu zwiększenia niezawodności systemu i czasu pracy.Gdy switch traci zasilanie z pierwszego źródła, funkcja przełączania awaryjnego(fail-over) automatycznie przełączy zasilanie na zapasowe w celu utrzymania ciągłości zasilania IGS-5226-4P2T, odbywa się to automatycznie i bez zatrzymania urządzenia.
Scentralizowane zarządzanie zasilaniem
Aby zaspokoić potrzeby na większą, niezbędną moc, aplikacje sieciowe PoE zapewniają prędkość Gigabitową. IGS-5226-4P2T dysponuje wysokiej wydajności portami Gigabit IEEE 802.3at PoE + (do 36 watów) na wszystkich portach. Doskonale spełnia wymagania dotyczące zasilania PoE dla VoIP, dla urządzeń bezprzewodowych i punktów dostępowych jak również wszystkich rodzajów kamer PoE IP, takich jak IR, PTZ kamer ruchomych, a nawet kamer IP typu Box z wbudowanym wentylatorem i grzałką o wysokim zużyciu energii. Możliwości PoE IGS-5226-4P2T pomagają też obniżyć koszty związane z wdrażaniem urządzeń sieciowych na skutek uwolnienia od ograniczeń lokalizacji gniazda. Zasilanie i przełączanie danych są zintegrowane w jednym urządzeniu, dostarczane za pośrednictwem pojedynczego kabla i zarządzane centralnie. Tym samym eliminują koszty dodatkowego okablowania sieciowego i skracają czas montażu.
Wbudowane unikalne funkcje PoE
Jako zarządzalny switch do zastosowań w systemach monitoringu, sieciach Wi-Fi oraz VoIP, IGS-5226-4P2T wyróżnia się następującymi funkcjami:
- Funkcja PD Alive Check
- Harmonogram odzyskiwania energii
- Harmonogram PoE
- Monitoring zużycia energii PoE
- Ochrona przed przegrzaniem urządzeń PoE
Inteligentna funkcja Device Alive Check
Planet IGS-5226-4P2T może być skonfigurowany do monitorowania stanu podłączonego urządzenia w czasie rzeczywistym poprzez polecenie ping. W sytuacji gdy zasilane urządzenie przestaje działać i nie odpowiada ono na polecenie ping, IGS-5226-4P2T uruchomi ponownie port, do którego urządzenie jest podłączone i przywróci je do działania. Funkcja ta znacznie zwiększa niezawodność sieci i zmniejsza ilość zadań dla administratora.
Harmonogram odzyskiwania energii
Przełączniki Planet z PoE umożliwiają automatyczne ponowne uruchomienie podłączonej kamery IP lub bezprzewodowego punktu dostępowego w określonym czasie każdego tygodnia. Zmniejsza to szansę na awarię kamery z powodu przepełnienia bufora.
Funkcja SMTP / SNMP Trap Event Alert
Chociaż większość rejestratorów lub programów do zarządzania kamerami oferuje funkcję powiadomień e-mail, przełączniki PoE rmy Planet dodatkowo zapewniają taką funkcję, aby pomóc w diagnozie uszkodzonych urządzeń i zaburzeń w działaniu całego systemu - niezależnie czy przyczyną jest uszkodzenie połączenia z urządzeniem, zanik zasilania PoE czy brak odpowiedzi urządzenia na proces PD Alive Check
Harmonogram PoE dla oszczędzania energii
Poza używaniem w systemach monitoringu, Planet IGS-5226-4P2T może być wykorzystany do budowy dowolnej sieci VoIP PoE oraz bezprzewodowych sieci LAN. Zgodnie z trendem oszczędności energii panującym na całym świecie, IGS-5226-4P2T może skutecznie kontrolować ilość pobieranej energii. Funkcja "Harmonogram PoE" umożliwia włączenie lub wyłączenie zasilania każdego portu PoE w dowolnych interwałach, co pozwala zaoszczędzić energię i pieniądze.
Redundantny obieg, Fast do odzyskiwania aplikacji o znaczeniu krytycznym sieciowych
IGS-5226-4P2T obsługuje technologię redundantny obieg i posiada silną, szybką zdolność samodzielnego przywracania, aby zapobiec przerwom w dostawach i zewnętrznym atakom. Zawiera technologię zaawansowanej ITU-T G.8032 ERP (Ethernet Ring Protection Switching), Spanning Tree Protocol (802.1s MSTP) oraz redundantny system wejścia zasilania do sieci automatyki przemysłowej klienta w celu zwiększenia niezawodności systemu i czasu pracy w trudnych warunkach fabrycznych. W prostym obiegu sieci, czas odzyskiwania łącza danych może być tak szybki, jak 20ms.
IPv6 / IPv4 Podwójny sterta
Wspiera zarówno protokoły IPv4 i IPv6, The IGS-5226-4P2T pomaga centrom danych, kampusom, telekomunikacji i innym przeżyć erę IPv6 przy najniższej inwestycji, jak jego urządzenia sieciowe nie muszą być zastąpione lub remontowane jeśli IPv6 FTTx sieć jest skonfigurowana.
Warstwa 3 IPv4 i IPv6 VLAN Przebieg trasy za bezpieczne i elastyczne zarządzanie
IGS-5226-4P2T dostarcza nie tylko ultra wysokiej wydajności transmisji oraz doskonałej technologii warstwy 2 i 4, ale także warstwę 3 funkcji routingu IPv4 / IPv6 VLAN, która pozwala by przekroczyć różne sieci VLAN i różne adresy IP w celu posiadania wysoce elastyczne zarządzanie i prostą aplikację sieci.
Solidne funkcje warstwy 2
IGS-5226-4P2T może być zaprogramowany do zaawansowanych funkcji takich jak dynamiczna agregacja portów, 802.1Q VLAN oraz Q-in-Q VLAN, protokół Multiple Spanning Tree (MSTP), Loop and BPDU Guard, IGMP Snooping i MLD Snooping. Dzięki funkcji agregacji portów, przełącznik umożliwia działanie szybkich magistral poprzez połączenie wielu portów światłowodowych, oraz zapobieganie awarii łącza.
Wysokie bezpieczeństwo
IGS-5226-4P2T oferuje kompleksowe warstwy 2 do 4, listy kontroli dostępu (ACL) zapewniając pełne bezpieczeństwo. Mogą być wykorzystywane do ograniczania dostępu do sieci blokując pakiety w oparciu o źródłowy i docelowy adres IP, porty TCP / UDP lub zdefiniowane aplikacje sieciowe. Jego Mechanizmy bezpieczeństwa zawierają bazujące na portach 802.1X oraz MAC uwierzytelnianie użytkownika i urządzenia. Dzięki funkcji prywatnego VLAN, komunikację między brzegowymi portami można uniknąć, aby zapewnić prywatność użytkownika. IGS-5226-4P2T dostarcza także DHCP Snooping, IP Source Guard and Dynamic ARP Inspection jako funkcje zapobiegające atakom z nieprawidłowych adresów MAC. Administratorzy sieci mogą konstruować sieci firmowe o wysokim stopniu bezpieczeństwa wkładając w to znacznie mniej czasu i wysiłku niż dotychczas.
Doskonała kontrola ruchu
IGS-5226-4P2T jest załadowany funkcjami do zarządzania ruchem oraz funkcjami QoS w celu zwiększenia usług transmisji przez telekomunikację i dostawców usług internetowych. Funkcje QoS to wire-speed klasyfikatory ruchu warstwy 4 oraz limit transferu, które są szczególnie przydatne dla urządzeń dla wielu użytkowników, wielu jednostek biznesowych, Telco i aplikacji dostawców usług sieciowych. Upoważnia również środowisko produkcyjne, aby w pełni korzystać z ograniczonych zasobów sieciowych gwarantuje najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.
Sprawne i bezpieczne zarządzanie
Z wbudowanym interfejsem zarządzania internetem opartym na IGS-5226-4P2T L2 + Zarządzany przełącznik oferuje łatwy w obsłudze, zarządzania i konfiguracji obiektu niezależny od platformy, która zawiera interfejsy sieci i zarządzania protokołu SNMP. SNMP mogą być zarządzane za pomocą dowolnego oprogramowania do zarządzania opartego na standardzie protokołu SNMP. Na skrócenie czasu nauki produktów, oferuje polecenia Cisco jak również odbywać poprzez Telnet i klient nie musi się nauczyć polecenia nowej konsoli. Ponadto, oferuje także bezpieczne zdalne zarządzanie poprzez wspieranie SSH, SSL oraz SNMP v3 połączenia szyfrujące zawartość pakietów podczas każdej sesji.
|
Port fizyczny
|
|
Zgodność sprzętowa
|
|
Warstwa 3 Funkcje IP Routing
|
|
Funkcje warstwy 2
|
|
Jakość usługi
|
|
Multicast
|
|
Bezpieczeństwo
|
|
Zarządzanie
|
|
Specyfikacja sprzętowa |
|
|
Porty miedziane |
6 10/100 porty Auto-MDI / MDI-X / 1000BASE-T pyłoszczelna RJ45 |
|
PoE Injector Port |
4 porty z 802.3at / af funkcją PoE wtryskiwacza (Port-3 do Port-6) |
|
Złącze zasilania |
1 x M12, 5-pinowe kodowanie wtyk |
|
Architektura przełącznika |
Store-and-Forward |
|
Fabric Switch |
12Gbps / nie blokująca |
|
Wydajność |
8.9Mpps@64bytes |
|
adres Tabela |
8K wpisów, automatyczne uczenie adres źródłowy i starzenie |
|
Shared Bufor danych |
bity 4M |
|
Kontrola przepływu |
IEEE 802.3x wstrzymać klatkę dla full-duplex ciśnienie wsteczne dla half-duplex |
|
ramki Jumbo |
9K bajtów |
|
Przycisk reset |
<5 sek: System restart > 5 sek: fabryczne |
|
Wymiary (szer x gł x wys) |
132 x 75 x 160 mm |
|
Waga |
809 g |
|
Załącznik |
Metalowa obudowa IP50 |
|
Instalacja |
Do montażu ściennego i DIN Rail Kit |
|
LED |
System: PWR1 ( Zielony ), PWR2 ( Zielony ), usterki (czerwony) Ring ( Zielony ), RO ( zielony ) 10/100 / 1000T RJ45 Interfejsy (Port 1 Port 2): LNK / ACT ( zielony ) 10/100 / 1000T RJ45 Interfejsy (port 3 Port 6): LNK / ACT ( zielony ) PoE użytkowej ( pomarańczowy ) |
|
Pobór energii |
Max. 165.3 watów / 563.67 BTU |
|
Wymagania dotyczące zasilania |
Podwójny 48 ~ 56V DC (> 53V DC zaleca PoE + wyjście) |
|
Ochrona ESD |
6 kV DC |
|
Power over Ethernet |
|
|
Standardowe PoE |
IEEE 802.3af / 802.3at PoE / PSE |
|
Rodzaj PoE Zasilanie |
Koniec rozpiętości |
|
PoE Moc wyjściowa |
IEEE 802.3af standard - na port 48V ~ 53V DC (w zależności od zasilacza), max. 15,4 watów IEEE 802.3at standardowe - na port 53V ~ 56 V DC (w zależności od zasilacza), max. 36 watów |
|
Zasilanie Styk Obsadzenie |
1/2 (+), 3/6 (-) |
|
Budżet PoE |
144 watów max. (W zależności od poboru mocy) |
|
Możliwość PoE |
PD @ 7 watów: 4 szt PD @ 15,4 watów: 4 szt PD @ 30,8 watów: 4 szt |
|
Funkcje warstwy 2 Zarządzanie |
|
|
Konfiguracja portu |
Port wyłączyć / włączyć Auto-negocjację 10/100 / 1000Mbps full oraz half duplex wybór kontrola przepływu włączona / wyłączona |
|
Stan portu |
Wyświetla tryb duplex dla każdego portu, status połączenia, stan przepływu sterowania, status auto-negocjacji, status bagażnika |
|
Port Mirroring |
TX / RX / Obydwa wiele do 1 monitora |
|
VLAN |
802.1Q Tagged VLAN oparte Q-in-Q tunelowanie Private VLAN krawędź (PVE) MAC-VLAN oparte Protokół VLAN oparte Voice VLAN IP podsieci VLAN oparte MVR (Multicast VLAN Rejestracja) Do 255 grup VLAN, spośród 4095 identyfikatorów VLAN |
|
link Aggregation |
IEEE 802.3ad LACP / trunk statyczne 3 grupy z 2 portami na pniu |
|
Spanning Tree Protocol |
IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) |
|
QoS |
Klasyfikacja ruchu w oparciu, ścisłe priorytetem i WRR Priorytet 8 poziomu przełączania: - Numer portu - priorytet 802.1p - 802.1Q VLAN tagging - DSCP / TOS w pakiecie IP pola |
|
IGMP Snooping |
IGMP (v1 / v2 / v3) Snooping, do 255 grup multicast obsługą trybu kwerend IGMP |
|
MLD Snooping |
MLD (v1 / v2) Snooping, do 255 grup multicast MLD kwerend obsługa trybu |
|
Access Control List |
ACL oparte na IP / MAC oparte ACL do 256 wpisów |
|
Kontrola przepustowości |
Per port sterowania pasma Ingress: 100Kbps ~ 1000Mbps Egress: 100Kbps ~ 1000Mbps |
|
Funkcje warstwy 3 |
|
|
IP Interfejsy |
Max. 8 interfejsów VLAN |
|
Tabela routingu |
Max. 32 wpisy routingu |
|
Protokoły routingu |
Oprogramowanie routing statyczny IPv4 oprogramowanie IPv6 routing statyczny |
|
Zarządzanie |
|
|
Podstawowe Interfejsy zarządzania |
Telnet, przeglądarka WWW, SNMP v1, v2c |
|
Bezpieczne interfejsów zarządzania |
SSH, SSL, SNMP v3 |
|
SNMP MIB |
RFC 1213 MIB-II RFC 1493 Most MIB RFC 1643 Ethernet MIB RFC 2863 Interfejs MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (grupy 1, 2, 3 i 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF- MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP Power over Ethernet MIB |
|
Zgodność ze standardami |
|
|
Zgodność z przepisami |
FCC Part 15 Class A, CE |
|
Testowanie stabilności |
IEC 60068-2-32 (swobodny spadek) IEC 60068-2-27 (wstrząs) IEC 60068-2-6 (drgania) |
|
Ruch kolejowy |
* EN50155 |
|
Zgodność ze standardami |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab Gigabit 1000T kontrola przepływu IEEE 802.3x oraz ciśnienie wsteczne port IEEE 802.3ad LACP z pnia IEEE 802.1d Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protokół IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging sterowania IEEE 802.1X Port Uwierzytelnianie sieciowe IEEE 802.1AB LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3az EEE (Green Ethernet) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2 (Ethernet ring Protection Switching) ITU-T G.8032 ERPS |
|
Środowisko |
|
|
Operacyjny |
Temperatura: -40 ~ 75 stopni C Wilgotność względna: 5 ~ 95% (bez kondensacji) |
|
Przechowywanie |
Temperatura: -40 ~ 80 stopni C Wilgotność względna: 5 ~ 95% (bez kondensacji) |
|
Wyposażenie standardowe |
|
|
Zawartość pakietów |
6 x złącze RJ45 Wodoodporna 1 x M12 5-pinowe złącze zasilania kabel żeński kodowanie A, 1,2 m 1 x zestaw do montażu na ścianie 1 x na szynie DIN Zestaw 1 x M12 Moc Waterproof Cap 1 x Przewodnik szybkiej instalacji |

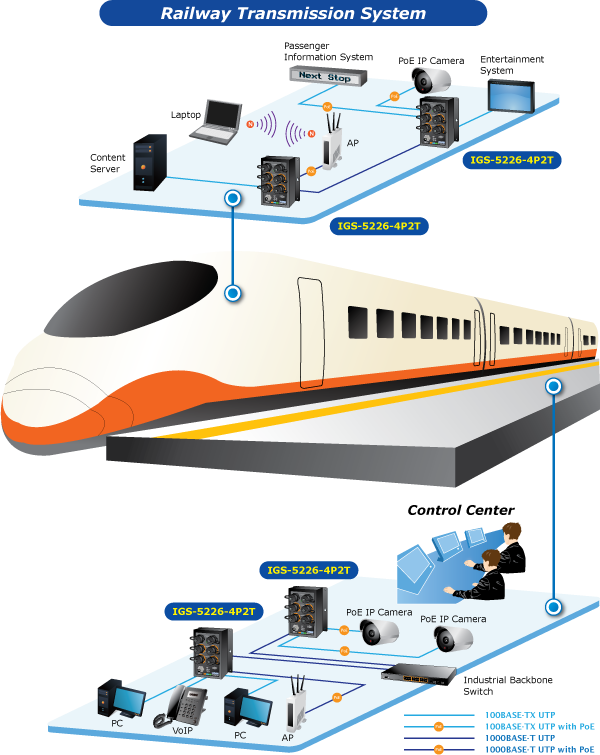

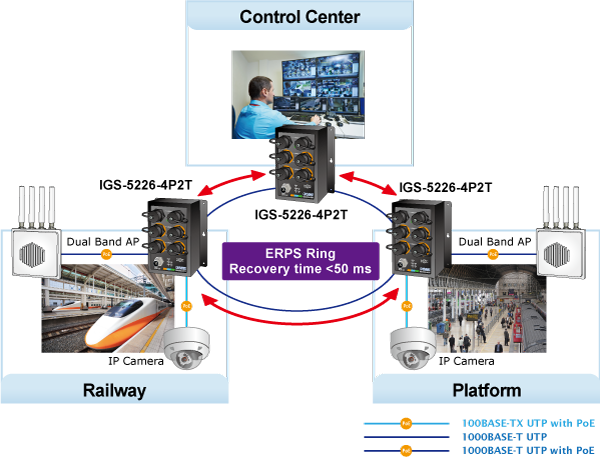

Wysoka dostępność Rozwiązań sieciowych dla systemu nadzoru
IGS-5226-4P2T wyposażony silną i szybką zdolność samodzielnego przywracania, aby zapobiec przerwom w dostawach i zewnętrznym atakom. Zawiera ITU-T G.8032 ERP (Ethernet Ring Protection Switching) do sieci automatyki klienta w celu zwiększenia niezawodności systemu i czasu pracy. IGS-5226-4P2T jest idealnym rozwiązaniem dla systemu nadzoru do zbudowania redundantnego połączenia i nawiązania wysokiej przepustowości systemu przesyłowego dla transmisji publicznej i kolejowej.

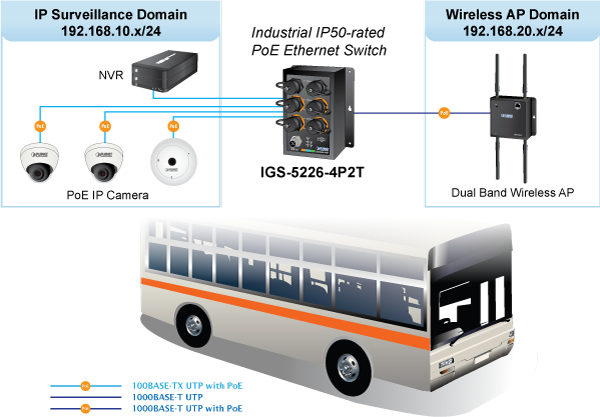

Warstwa 3 VLAN Routing i PoE Zastosowanie
Dzięki wbudowanej warstwie 3, solidnym protokołom routingu, IGS-5226-4P2T zapewnia niezawodny przesył danych między sieciami VLAN i segmentami sieci. Protokoły przesyłu mogą być stosowane przez VLAN do 32 wejścia. IGS-5226-4P2T jest z pewnością idealnym rozwiązaniem dla przemysłu, oferuje większe bezpieczeństwo, kontrolę i konserwację przepustowości i wysokiej prędkości uplink.
