Przemysłowy splitter IEEE 802.3at Gigabit HPoE
IPOE-162S to przemysłowy splitter HPoE rozdzielający dane i zasilanie 48~56V DC z kabla Ethernet na wyjścia 12V lub 24V DC. Urządzenie obsługuje standard 10/100/1000Mbps Ethernet z zasilaniem IEEE 802.3at High Power over Ethernet, co pozwala na zasilanie podłączonych urządzeń z mocą do 25 W. Przystosowany do pracy w warunkach przemysłowych, IPOE-162S bezproblemowo pracuje w temperaturach od -40 do 75 stopni C. IPOE-162S doskonale nadaje się do przesyłania zasilania do tradycyjnych urządzeń sieciowych wymagających wysokiej mocy bez konieczności instalacji dodatkowych gniazd zasilania.
Wybieralne napięcie wyjściowe DC
Dzięki przełącznikowi DIP znajdującemu się na przednim panelu możliwe jest wybranie napięcia wyjściowego. IPOE-162S może dostarczać zarówno napięcie 24V DC do urządzeń przemysłowych lub 12V DC do standardowych urządzeń sieciowych jak punkty dostępowe czy kamery IP.

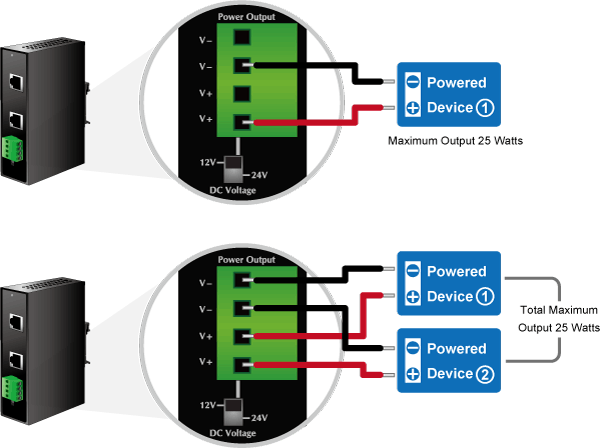

Podwójne wyjście zasilania
Dzięki obsłudze zasilania 25 W 802.3at Power over Ethernet, IPOE-162S może zasilać pojedyncze urządzenia wymagające dużej mocy, ale również można podzielić zasilanie na 2 mniej wymagające urządzenia bez obsługi PoE z wykorzystaniem 4 pinowego terminalu. Na przykład zasilanie może być dostarczane do zestawów:

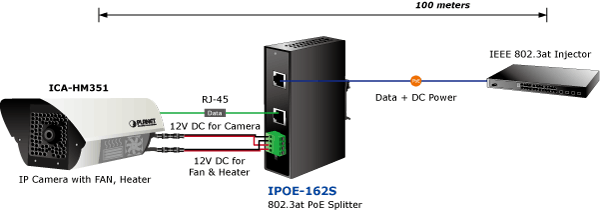

- Kamera IP (Power 1) + obudowa z wentylatorem i grzejnikiem (Power 2)
- Kamera IP (Power 1) + motor obracający kamerę (Power 2)
- Kamera analogowa (Power 1) + Wideo serwer IP (Power 2)
Wzmocniona konstrukcja
Kompaktowa obudowa w standardzie IP30 pozwala na montaż urządzenia w prawie każdym miejscu. Możliwa jest instalacja na szynie DIN lub na ścianie skrzyni montażowej. Bez problemowa praca w zakresie temperatur -40 do 75 stopni C, pozwala na wykorzystanie IPOE-162S w sieciach przemysłowych, umożliwiając zasilanie urządzeń nie obsługujących PoE w odległości do 100 metrów od węzłów sieci.
Plug and Play, łatwa instalacja

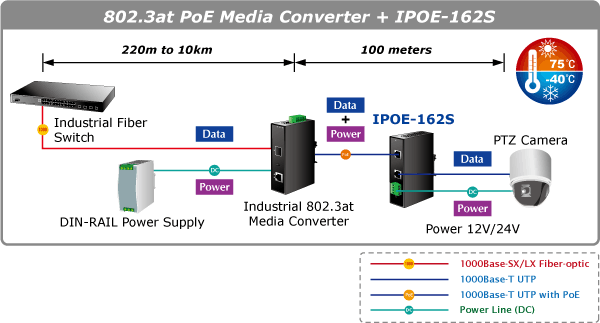

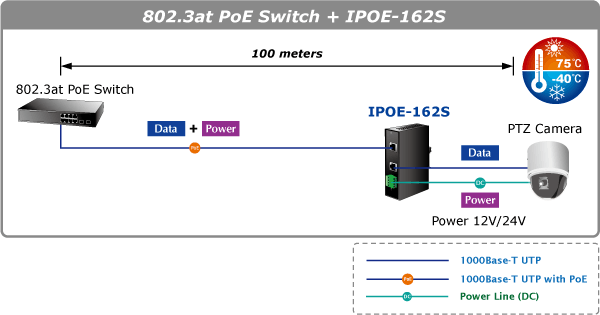

IPOE-162S jako splitter może współpracować z mieszaczami IEEE 802.3at Gigabit Power over Ethernet, przełącznikami PoE i konwerterami mediów z obsługą PoE. Mieszacz wprowadza dane i zasilanie do skrętki Ethernet, a IPOE-162S rozdziela dane od zasilania 12V / 24V DC na oddzielne wyjścia. Maksymalna odległość pomiędzy tymi dwoma urządzeniami może wynosić 100 metrów. Dodatkowo IPOE-162S obsługuje pasywne połączenia 10/100/1000Mbps.
Interfejs
- 2 x Port RJ-45
-
1 x Port PoE Power+ Data wejście
– 1 x Port Data wyjście
– 2 x DC wyjście (4 pinowy terminal)
Power over Ethernet Splitter
- Zgodność ze standardem IEEE 802.3at High Power over Ethernet, PD
- Rozdziela zasilanie 48~56V DC z kabla RJ-45 na dwa wyjścia DC 12V / 24V
- Automatyczna detekcja urządzeń IEEE 802.3at PoE
- Możliwość wyboru napięcia wyjściowego (12V / 2A, 24V / 1A)
- Zasięg do 100
Obudowa / Instalacja
- Metalowa obudowa w standardzie IP30
- Szyna DIN i możliwość montażu na ścianie
- Zabezpieczenie EFT 6000 VDC
- Zabezpieczenie 6000 VDC Ethernet ESD
- Praca w temperaturach -40 do 75 stopni C
Standardy
- IEEE 802.3 10Base-T
- IEEE 802.3u 100Base-TX
- IEEE 802.3ab 1000Base-T
- IEEE 802.3at High Power over Ethernet
- FCC Part 15 Class A, CE
|
Model |
IPOE-162S |
|
Sprzętowe |
|
|
Interfejs |
“PoE (Power + Data)” wejście : 1 x RJ-45 10/100/1000Base-T “Data” Out Port: 1 x RJ-45 10/100/1000Base-T Wyjście DC Out: 4-pinowy terminal |
|
Dioda LED |
System: Power Ready x 1 (zielona) |
|
Sieć |
10/100/1000Base-T: 4-pary UTP kat. 5, 5e, 6 Zasięg do 100m EIA/TIA- 568 100-ohm STP (100m) |
|
Przepustowość |
10/100/1000Mbps |
|
Przełącznik DIP |
12V DC / 24V DC wyjście |
|
Wejście zasilanie |
802.3at PoE 48~56V DC |
|
Wyjście zasilania |
12V / 24V DC, Max 2A |
|
Wymiary |
135 x 87.8 x 32 mm |
|
Waga |
421g |
|
Obudowa |
IP30, metalowa |
|
Instalacja |
Szyna DIN, możliwość montażu na ścianie |
|
Zabezpieczenie ESD / EFT |
6KV DC |
|
Power over Ethernet |
|
|
Standardy PoE |
IEEE 802.3at High Power over Ethernet |
|
Ilość zasilanych urządzeń |
1 lub 2 do 25W łącznie |
|
Standardy |
|
|
Standardy |
IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3at High Power over Ethernet |
|
Certyfikaty |
FCC Part 15 Class A, CE |
|
Stabilność |
IEC60068-2-32(Free fall) IEC60068-2-27(Shock) IEC60068-2-6(Vibration) |
|
Środowiskowe |
|
|
Temperatury pracy |
-40 ~ 75 stopnie C |
|
Temperatura składowania |
-40 ~ 85 stopnie C |
|
Wilgotność |
5 ~ 95% (bez kondensacji) |
Instalacja z mieszaczem IEEE 802.3at

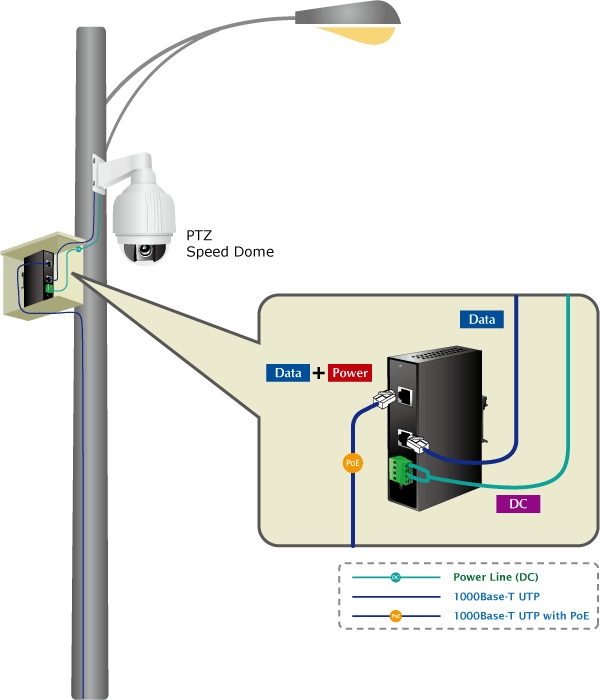

IPOE-162S współpracuje z mieszaczami POE, takimi jak PoE-161, przełącznikami PoE i konwerterami mediów z obsługą PoE i pozwala na zasilanie urządzeń, które nie są zgodne z IEEE 802.3at. W miejscach bez dostępu do sieci elektrycznej, para urządzeń mieszacz - splitter gwarantuje najłatwiejszy sposób dostarczania prądu do urządzeń sieciowych wymagających zasilania dużej mocy, takich jak kamery PTZ, telefony VoIP z kolorowymi wyświetlaczami, wielokanałowe punkty dostępowe sieci bezprzewodowej.
