Przemysłowy Ethernet Extender 4 porty 10/100Base-TX z PoE + 1 port BNC / RJ-11
PLANET IVC-2004PT to przemysłowy Ethernet Extender z obsługą PoE posiadający trzy zasadnicze cechy: zwiększa zasięg sieci Ethernet poprzez kabel coaxial lub telefoniczny, obsługuje zasilanie IEEE 802.3af Power over Ethernet, pracuje w szerokim zakresie temperatur zgodnie ze standardami przemysłowymi.
IVC-2004PT pozwala na wykorzystanie powszechnie istniejącego okablowania coaxial lub telefonicznego umożliwiając zwiększenie odległości pomiędzy węzłami sieci UTP Ethernet powyżej limitu 100m. Urządzenie przesyła zarówno dane jak i zasilanie poprzez pojedynczy kabel Ethernet do zdalnych urządzeń PoE, a dzięki obudowie klasy IP-30 doskonale działa w trudnych warunkach środowisk przemysłowych.
Zintegrowane zasilanie IEEE 802.3af Power over Ethernet
IVC-2004PT posiada 4 porty 10/100Mbps z mieszaczem IEEE 802.3af Power over Ethernet. Dostarczając prąd o mocy 15.4W do zdalnych odbiorników IEEE 802.3af takich jak kamery IP PoE czy punkty dostępowe WLAN, IVC-2004PT jest doskonałym rozwiązaniem do stworzenia systemów nadzoru lub sieci bezprzewodowych w miejscach gdzie panują trudne warunki (temperatury od -40 do 75 stopni C).
Zwiększony zasięg sieci Ethernet

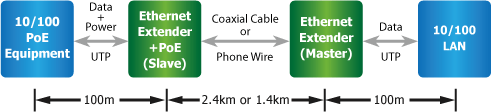

Aby zwiększyć zasięg sieci Ethernet IVC-2004PT posiada port ze złączem RJ-11 lub BNC obsługujący asymetryczne / symetryczne połączenia. IVC-2004PT oferuje bardzo szybką transmisję danych sięgającą 99/65Mbps poprzez istniejące okablowanie coaxial lub telefoniczne bez potrzeby instalowania nowych kabli.
Wysoka elastyczność
IVC-2004PT pozwala na rozbudowę inteligentnych systemów transportowych, sieci Intranet czy systemów automatyzacji poprzez stworzenie nowej infrastruktury sieciowej nie wymagającej ponoszenia dodatkowych kosztów. Urządzenie może być ustawione w trybach Master lub Slave poprzez przełącznik DIP. Może być również połączone z kolejnym urządzeniem IVC-2004PT lub z innymi extenderami Ethernet - IVC-2002, VC-201A lub VC-202A.
Wzmocniona konstrukcja dla zastosowań przemysłowych
Urządzenie cechuje wysoka odporność na interferencję elektromagnetyczną i przepięcia. IVC-2004PT jest umieszczony w kompaktowej obudowie klasy IP-30 pozwalającej na pracę w temperaturach od -40 do 75 stopni C oraz umożliwiającej na montaż zarówno na szynie DIN jak i na ściance skrzynki.
Fizyczne
- Ethernet over TP / Coaxial
- Tanie rozwiązanie Long Reach Ethernet (LRE)
- Tryby Master / Slave poprzez przełącznik DIP
- Możliwość wyboru złącza BNC lub RJ-11
- Asymetryczne (Band Plan 998) i symetryczne transmisje sygnału
Funkcje PoE
- 4 x porty IEEE 802.3af Power over Ethernet / PSE Standard
- Zasilanie 48V DC dla PoE oraz 12~ 36V DC dla urządzeń niezgodnych PoE
- Obsługuje zasilanie PoE o mocy do 15.4 W dla każdego portu PoE
- Automatyczna detekcja zasilanych urządzeń
- Zabezpieczenie obwodu przed interferencją pomiędzy portami
Standardy przemysłowe
- Praca w zakresie temperatur -40 do 75 stopni C
- Metalowa obudowa klasy IP-30
- Montaż na szynie DIN lub ścianie
- Redundantne zasilanie
- Zabezpieczenie 6KV DC Ethernet ESD
- Zabezpieczenie 6KV DC EFT
Przesyłanie danych
- Zgodność ze standardami IEEE 802.3, IEEE 802.3u Fast Ethernet
- Auto-MDI / MDI-X oraz Auto-negocjacja dla Half-Duplex / Full-Duplex dla portów 10 /100Base-TX RJ-45
- Zapobieganie utracie pakietów dzięki back pressure (Half-Duplex) oraz IEEE 802.3x PAUSE (Full-Duplex)
- Obsługa pakietów o wielkości 1536bajtów, 802.1Q VLAN tag transparent
- Automatyczne odświeżanie adresów MAC, tablica 2k wpisów
|
Model |
IVC-2004PT |
|
Specyfikacja sprzętowa |
|
|
Porty Extender |
• Coaxial: 1x BNC, żeńskie • Linia telefoniczna: 1 x RJ-11, żeńskie |
|
Porty LAN |
• 10/100Base-TX: 4 RJ-45, Auto-Negocjacja oraz Auto-MDI / MDI-X • 4 x port PoE (Port1 ~ 4) |
|
Przełącznik DIP |
4 pozycyjny |
|
Funkcjonalność |
• Master / Slave • BNC lub RJ-11 • Wybór Band Plan • Wybór trybu SNR |
|
Enkodowanie |
• DMT (Discrete Multi-Tone) line coding - ITU-T G.997.1 - ITU-T G.993.1 - ITU-T G.993.2 (VDSL2 Profile 17a) |
|
Diody LED |
• System P1 (Zielona) P2 (Zielona) Fault (Zielona) • VDSL2 Master (Zielona) Slave (Zielona) ACT (Zielona) Sync. (Zielona) • 10/100Mbps LNK / ACT (Zielona) PoE In-Use (Pomarańczowa) |
|
Okablowanie |
• Ethernet : 10Base-T: 2-pary UTP kat.3, 4 oraz 5 do 100m • Ethernet : 100Base-TX: 2-pary UTP kat.5, 5e oraz 6 do 100m • Coaxial: –50ohm, RG58A / U, RG58C / U, RG58 / U; –75ohm, RG-6 (do 2.4km) • Telefoniczny (AWG24 lub lepszy) do 1.4km |
|
Wymiary |
135 x 87.8 x 50 mm |
|
Waga |
631g |
|
Zasilanie |
48V DC dla PoE 12 ~ 36V DC dla urządzeń niezgodnych z PoE Redundantne zasilanie |
|
Zużycie energii |
66.4W / 226BTU Maks. (PoE) 5.64W / 19.24BTU ( bez PoE) |
|
Instalacja |
DIN Rail, montaż na ścianie |
|
Wydajność |
|
|
BNC (Coaxial) |
Asymetryczna (Download / Upload) 200m -> 99/65Mbps 400m -> 99/64Mbps 600m -> 97/59Mbps 800m -> 94/51Mbps 1000m -> 84/45Mbps 1200m -> 73/37Mbps 1400m -> 61/28Mbps 1600m -> 54/20Mbps 1800m -> 48/13Mbps 2000m -> 38/9Mbps 2200m -> 35/6Mbps 2400m -> 31/4Mbps Symetryczna (Download / Upload) 200m -> 95/99Mbps 400m -> 92/97Mbps 600m -> 81/82Mbps 800m -> 71/70Mbps 1000m -> 60/57Mbps 1200m -> 50/44Mbps 1400m -> 42/33Mbps 1600m -> 37/27Mbps 1800m -> 29/22Mbps 2000m -> 23/21Mbps 2200m -> 19/17Mbps 2400m -> 19/13Mbps |
|
RJ-11 (linia telefoniczna) |
Asymetryczna (Download / Upload) 200m -> 99/63Mbps 400m -> 91/48Mbps 600m -> 71/32Mbps 800m -> 53/18Mbps 1000m -> 38/8Mbps 1200m -> 33/5Mbps 1400m -> 28/2Mbps Symetryczna (Download / Upload) 200m -> 91/99Mbps 400m -> 74/79Mbps 600m -> 54/51Mbps 800m -> 38/34Mbps 1000m -> 27/21Mbps 1200m -> 24/15Mbps 1400m -> 21/10Mbps |
|
Power over Ethernet |
|
|
Standard PoE |
IEEE 802.3af Power over Ethernet / PSE |
|
Typ PoE |
End-Span |
|
Prąd wyjsciowy |
48V DC dla każdego portu, 350mA. Maks. 15.4 W |
|
Standardy |
|
|
Certyfikaty |
FCC Part 15 Class A, CE |
|
Stabilność |
IEC60068-2-32 (upadek) IEC60068-2-27 (uderzenie) IEC60068-2-6 (wibracje) |
|
Standardy |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3af Power over Ethernet IEEE 802.3x Full Duplex Pause Frame Flow-Control ITU-T- G.993.1- G.997.1- G.993.2 (Profile 17a Support) |
|
Środowisko |
|
|
Temperatura pracy |
-40 ~ 75 stopni C |
|
Wilgotność pracy |
5~90%, względna, bez kondensacji |
|
Temperatura składowania |
-40 ~ 85 stopni C |
|
Wilgotność składowania |
5~90%, względna, bez kondensacji |
Przemysłowy przełącznik sieci oddziałowej PoE

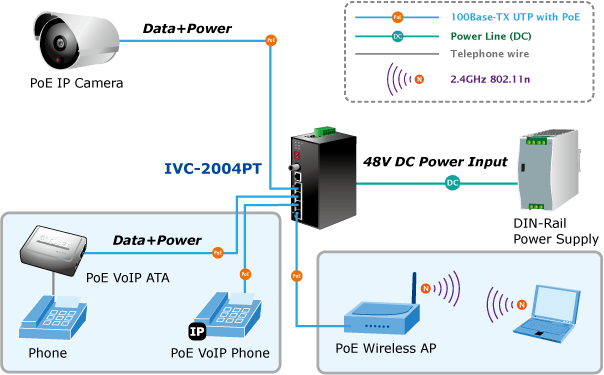

Dzięki 4 portom pracującym w standardzie PoE, przy pomocy IVC-2004PT można łatwo zbudować centralnie zasilany system telefonii IP, system kamer czy grupę bezprzewodowych punktów dostępowych. Na przykład, w hali fabrycznej mogą zostać zainstalowane 4 kamery umożliwiając zdalny nadzór lub 4 punkty dostępowe sieci bezprzewodowej. Bez ograniczeń związanych z dostępem do gniazd zasilania, instalacja kamer czy punktów dostępowych WLAN jest dużo łatwiejsza
Zwiększenie zasięgu sieci z wykorzystaniem złącza BNC lub RJ-11

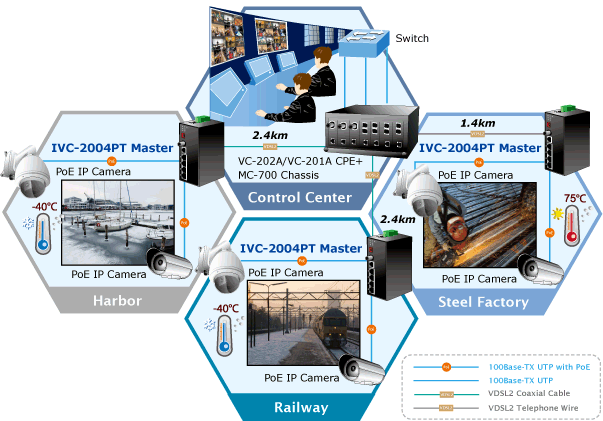

VC-2004PT potrafi bez problemu pracować w temperaturach od -40 do 75 stopni C dzięki czemu może być instalowanych w miejscach gdzie panują trudne warunki. Może być również połączony z kolejnym urządzeniem IVC-2004PT lub z innymi extenderami Ethernet - IVC-2002, VC-201A lub VC-202A co pozwala na rozbudowę inteligentnych systemów transportowych, sieci Intranet czy systemów automatyzacji poprzez stworzenie nowej infrastruktury sieciowej nie wymagającej ponoszenia dodatkowych kosztów związanych z okablowaniem. Na przykład obudowy, PLANET MC-700, MC-1500 oraz MC-1500R z VC-201A oraz VC-202A w środku mogą zostać ustawione w tryb CPE (Customer Premises Equipment) i umieszczone w centrum sieci. Z kolei IVC-2004PT jest z nimi połączony w trybie Master z wykorzystaniem linii telefonicznej lub kabla coaxial.
