Konwerter przemysłowy 10/100Base-TX do 100Base-FX
PLANET IFT-802T to konwerter 10/100Base-TX do 100Base-FX zwiększa zasięg sieci wykorzystując światłowód do 2km. IFT-802T został specjalnie zaprojektowany do zastosowań w trudnych warunkach pogodowych i elektromagnetycznych. Mocna obudowa i trwałe elementy gwarantują wysoką odporność na interferencje elektromagnetyczne i przepięcia elektryczne, co pozwala na instalację urządzenia w halach fabrycznych czy różnego rodzaju szafach sterujących.
Stabilna praca w zakresie temperatur od -40 do 75 stopni C umożliwia wykorzystanie IFT-802T w praktycznie każdym miejscu.
Doskonała wydajność
PLANET IFT-802T efektywnie konwertuje dane pomiędzy sieciami 10/100Base-TX a 100Base-FX. Urządzenie pozwala na wykorzystanie elastyczności związanej z możliwością połączenia z dowolnymi urządzeniami standardu 10/100Mbps Ethernet poprzez port RJ-45, a z drugiej strony gwarantuje wysoką wydajność i stabilność w sieci światłowodowej.
Łatwa instalacja
IFT-802T jest umieszczony w kompaktowej obudowie klasy IP-30 pozwalającej na montaż zarówno na szynie DIN jak i na ściance skrzynki. Zintegrowany zasilacz obsługuje szeroki zakres napięć wejściowych. Urządzenie posiada również redundantny system zasilania poprzez wejścia 12V DC do 48V DC pozwalający na pełną ciągłość i niezawodność zasilania.
Interfejs
- 1 x port 10/100Base-T RJ-45 z auto-negocjacją oraz Auto-MDI/MDI-X
- 1 x port 100Base-FX SC, zasięg do 2 km
Standardy przemysłowe
- 12V do 48V DC, redundantne zasilanie z zabezpieczeniem przed odwróconą polaryzacją
- Praca w zakresie temperatur -40 do 75 stopni C
- Metalowa obudowa klasy IP-30
- Przekazywany alarm w przypadku awarii portu
- Zabezpieczenie 6KV DC Ethernet ESD
- Zabezpieczenie 6KV DC EFT
- Stabilność przy upadku, uderzeniu i wibracjach
- Montaż na szynie DIN lub ścianie
Funkcje warstwy 2
- Zgodność ze standardami IEEE 802.3, IEEE 802.3u Fast Ethernet
- Auto-MDI / MDI-X oraz Auto-negocjacja dla Half-Duplex / Full-Duplex dla portu 10 /100Base-TX RJ-45
- Architektura przełączająca Store-and-Forward
- Zapobieganie utracie pakietów dzięki back pressure (Half-Duplex) oraz IEEE 802.3x PAUSE (Full-Duplex)
- Obsługa pakietów o wielkości 1522bajtów
- Protokół CSMA/CD
- Automatyczne odświeżanie adresów MAC
|
Model |
IFT-802T |
|
Specyfikacja sprzętowa |
|
|
Port 10/100Base-TX |
1 x RJ-45 Auto-MDI/MDI-X |
|
Port 100Base-FX |
1 x SC |
|
Typ portu światłowodowego |
SC / Multi-mode |
|
Zasięg |
2km |
|
Długość fali |
1310nm |
|
Moc wyjściowa (dBm) |
Max: -14; Min:-20 |
|
Czułość odbiornika (dBm) |
-32 |
|
Maksymalna moc wejściowa (dBm) |
-14 |
|
Wymiary |
135 x 85 x 32 mm |
|
Waga |
430g |
|
Instalacja |
Zestaw do montażu DIN |
|
Maks. wielkość ramki |
1522bajtów |
|
Kontrola przepływu |
Back pressure dla half duplex, IEEE 802.3x Pause Frame dla full duplex |
|
Obudowa |
IP-30 metalowa |
|
Diody LED |
System: •Power 1 •Power 2 •Awaria 1x port przewodowy: •10/100 •LNK/ACT 1 x 100FX port: •100 •LNK/ACT |
|
Zasilanie |
12 do 48V DC Redundantne zasilanie z zabezpieczeniem przed odwróconą polaryzacją |
|
Zużycie prądu |
3 W/ 10BTU (maks.) |
|
Zabezpieczenia |
ESD (Ethernet): 6KV DC Przepięcie (Zasilanie): 6KV DC |
|
Przepustowość |
Skrętka: •10/20Mbps dla Half / Full-Duplex •100/200Mbps dla Half / Full Duplex Światłowód: 200Mbps dla Full-Duplex |
|
Okablowanie |
10/100Base-TX: •2-Pair UTP kat. 3, 4, 5 (100m, max.) •EIA/TIA-568 100-ohm STP (100m, max.)100Base-FX: Multi-mode światłowód 62.5/125μm / 50/125μm (2km) |
|
Zgodność ze standardami |
|
|
Certyfikaty |
FCC Class A, CE Class A |
|
Standardy |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX / 100Base-FX IEEE 802.3x Flow Control oraz Back pressure |
|
Testowana stabilność |
IEC60068-2-32 (upadek) IEC60068-2-27 (uderzenie) IEC60068-2-6 (wibracje) |
|
Warunki pracy |
|
|
Temperatura pracy |
-40~75 stopni C |
|
Wilgotność pracy |
5~90% bez kondensacji |
|
Temperatura składowania |
40~85 stopni C |
|
Wilgotność składowania |
5~90% bez kondensacji |

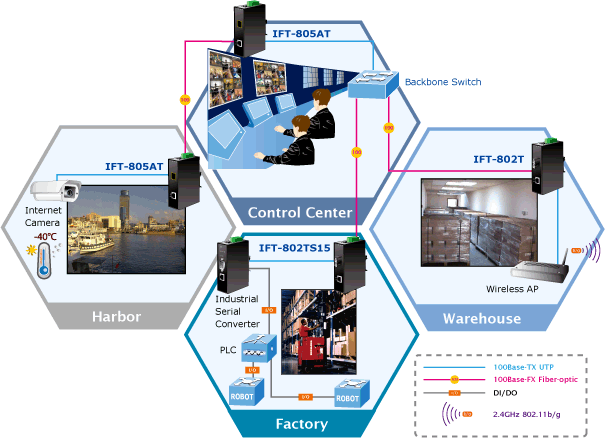

Sieci przemysłowe
IFT-802T oferuje wysoką niezawodność i bezpieczeństwo gwarantując ciągłość pracy w trudnych warunkach takich jak szafy kontrolne sygnalizacji świetlnej, hale fabryczne czy miejsca o ekstremalnie wysokich lub niskich temperaturach. W sieciach przemysłowych, każde urządzenie sieciowe musi pracować nieprzerwanie w niebezpiecznych warunkach. Awaria sprzętu w takich sieciach może negatywnie wpłynąć na pracę całego system przemysłowego i spowodować olbrzymie straty finansowe. Dzięki wdrożeniu IFT-802T I, który jest zgodny z wszystkimi wymaganiami zastosowań przemysłowych, użytkownicy mogą korzystać z wysoko niezawodnych, szybkich i bezpiecznych połączeń Ethernet.
Sieć światłowodowa dla ISP, przedsiębiorstw i domu
Dzięki wysokiej stabilności transmisji danych i łatwej instalacji , IFT-802T może służyć do budowy sieci FTTH (Fiber to the Home), FTTC (Fiber to the Curb) przez dostawców usług internetowych lub sieci FTTB (Fiber to the Building) przez niewielkie firmy.
