Nazwa opisowa
Zarządzalny przełącznik 8 portów 10/100/1000Mbps + 2 złącza 100/1000X SFP z obsługą PoE 802.3at

PLANET WGSD-10020HP to zarządzalny przełącznik w 13 calowej obudowie desktop, wyposażony w 8 portów Gigabit Ethernet obsługujących zasilanie PoE w standardach IEEE 802.3af PoE (do 15.4W) oraz IEEE 802.3at High-Power PoE (do 30.8W). Urządzenie pozawala na zasilanie urządzeń PoE o maksymalnej mocy do 30.8 Watów każde, łącznie maksymalnie 150W i jest doskonałym rozwiązaniem pozwalającym zaspokoić rosnące potrzeby związane z zasilaniem poprzez interfejs RJ-45.

PLANET WGSD-10020HP to zarządzalny przełącznik w 13 calowej obudowie desktop, wyposażony w 8 portów Gigabit Ethernet obsługujących zasilanie PoE w standardach IEEE 802.3af PoE (do 15.4W) oraz IEEE 802.3at High-Power PoE (do 30.8W). Urządzenie pozawala na zasilanie urządzeń PoE o maksymalnej mocy do 30.8 Watów każde, łącznie maksymalnie 150W i jest doskonałym rozwiązaniem pozwalającym zaspokoić rosnące potrzeby związane z zasilaniem poprzez interfejs RJ-45.

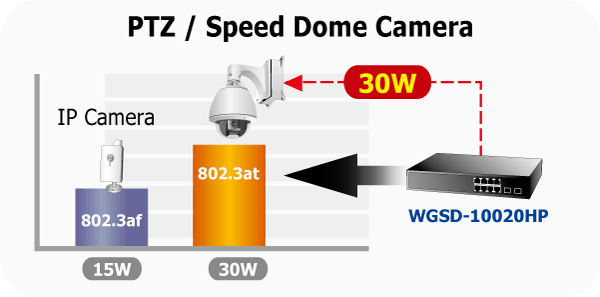

Scentralizowane zarządzanie zasilaniem Power over Gigabit Ethernet

Dzięki przepustowości Gigabit i możliwości zasilania z dużą mocą WGSD-10020HP optymalizuje instalację i zarządzanie zasilaniem urządzeń takich jak punkty dostępowe standardu 11n z portem Gigabit PoE LAN, ruchome kamery wideo IP, telefony PoE VoiP z dużymi kolorowymi wyświetlaczami, itd.

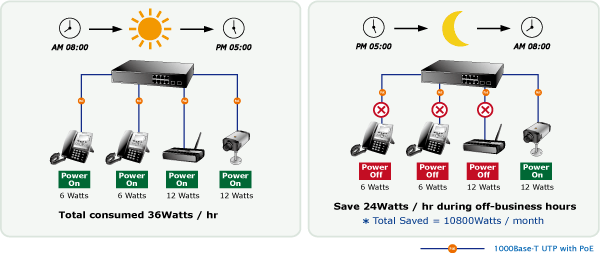

Harmonogram zasilania PoE oszczędzający energię

Zgodnie z obecnymi trendami, w których kładziony jest nacisk na oszczędność energii i ochronę środowiska, WGSD-10020HP potrafi efektywnie kontrolować zużycie energii. Funkcja harmonogramu zasilania PoE umożliwia włączanie i wyłączanie zasilania PoE dla każdego portu w zdefiniowanych okresach czasu, dzięki czemu pozwala na znaczne oszczędności zużycia prądu.

Zarządzanie IPv6

WGSD-10020HP obsługuje zarówno protokół IPv4 jaki i IPv6. Bez problem obsługuje obecne sieci oparte na protokole IPv4, jak i nowe struktury sieciowe w protokole IPv6. Przyjazny w obsłudze interfejs zarządzania pozwalający na konfigurację wielu funkcji ułatwia budowę dużych sieci IPv6 FTTx oraz sieci IPv6 w średnich firmach.

Szerokie zastosowanie

WGSD-10020HP to w pełni zarządzalny przełącznik warstwy 2 / 4 w niewielkiej obudowie desktop, dzięki wewnętrznej przepustowości do 20Gbps doskonale radzący sobie z dużymi ilościami danych w sieciach szkieletowych i centrach serwerowych. Zaawansowane funkcje QoS i wydajne zabezpieczenia pozwalają na efektywną kontrolę ruchu i stosowanie urządzenia w sieciach z usługami VoIP, VOD oraz multicast. WGSD-10020HP doskonale nadaje się do dużych sieci w przedsiębiorstwach, telekomach, kampusach uczelnianych czy do sieci miejskich.

Bogate funkcje w warstwie 2

WGSD-10020HP umożliwia konfigurowanie podstawowych funkcji takich jak dynamiczne łączenie portów w magistrale, Q-in-Q VLAN, private VLAN, protokół Multiple Spanning Tree, funkcje QoS w warstwach 2 oraz 4, kontrola pasma oraz IGMP/MLD Snooping. WGSD-10020HP obsługuje protokół 802.1Q Tagged VLAN, a maksymalna ilość grup VLAN wynosi do 255. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów. Pozwala na stworzenie do 5 grup portów po maksymalnie 10 portów w każdej, oraz obsługuje funkcje zapobiegania awarii łącza.

Wysokie bezpieczeństwo

PLANET WGSD-10020HP oferuje listę kontroli dostępu (ACL) L2 do L4 zapewniającą pełne bezpieczeństwo. Można ją wykorzystać do ograniczania dostępu do sieci blokując pakiety w oparciu o źródłowy i docelowy adres IP, porty TCP/UDP lub zdefiniowane aplikacje sieciowe. Mechanizmy bezpieczeństwa zawierają bazującą na portach i adresach MAC autoryzację użytkowników i urządzeń w standardzie 802.1x. Funkcja Private VLAN pozwala na blokowanie komunikacji między brzegowymi portami gwarantując zachowanie prywatności. WGSD-10020HP obsługuje również funkcje DHCP Snooping, IP Source Guard oraz Dynamic ARP Inspection zapobiegające atakom IP snooping i usuwające pakiety ARP z nieważnym adresem MAC. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Doskonała kontrola ruchu

PLANET WGSD-10020HP posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy usługach multimedialnych, przesyłania wideo oraz VoIP. Dołączony kreator konfiguracji QoS pozwala na szybkie zdefiniowanie reguł za pomocą interfejsu sieciowego. Funkcje QoS gwarantują również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie

Efektywne zarządzanie przełącznikiem jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do WGSD-10020HP może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Co więcej, zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń SSH, SSL oraz SNMP v3 szyfrujących zawartość pakietów podczas każdej sesji.

Elastyczność i możliwości rozbudowy

Dwa sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 100Base-FX oraz 1000Base-SX/LX SFP (Small Form-factor Pluggable) co pozwala na wybór modułu dostosowanego do potrzeb sieci. Zasięg może wynosić od 550 metrów (światłowód Multi-Mode) do ponad 10/20/30/40/50/60/70/120 kilometrów (światłowód Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Porty

  • 8 portów 10/100/1000Base-T Gigabit Ethernet RJ-45 z mieszaczem PoE IEEE 802.3af/802.3at
  • 2 sloty 100/1000Base-X mini-GBIC/SFP
  • Port konsoli RS-232 DB9 umożliwiający konfigurację przełącznika

Zasilanie Power over Ethernet

  • Zgodne z IEEE 802.3af / 802.3at Power over Ethernet End-Span PSE
  • Zasilanie do 8 urządzeń IEEE 802.3af/802.3at
  • Do 30.8 W dla każdego portu
  • Automatyczna detekcja urządzeń (PD)
  • Zabezpieczenie przeciw przepięciom
  • Zasilanie na odległość do 100m
  • Zarządzanie PoE: Kontrola łącznego budżetu zasilania, Włączanie funkcji PoE dla każdego portu, Ustawianie priorytetów PoE, Limitowanie zasilania, Detekcja zasilanych urządzeń

Funkcje warstwy 2

  • Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
  • Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
  • Obsługa Storm Control Multicast / Unknown-Unicast
  • Obsługa 802.1q Tagged VLAN, VLAN Q-in-Q (IEEE 802.1ad), PVE, do 256 grup VLAN, VLAN w oparciu o MAC/protokół
  • Obsługa STP IEEE 802.1d, RSTP IEEE 802.1w, MSTP IEEE 802.1s Spanning Tree, BPDU Guard
  • Łączenie portów w magistrale - do 5 grup, każda po maksymalnie 10 portów o przepustowości do 20Gbps, protokół LACP 802.3ad, Cisco ether-channel
  • Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

  • Reguły kształtowania ruchu wchodzącego i limitowanie ruchu wychodzącego dla każdego portu
  • 8 kolejek priorytetów dla każdego portu
  • Obsługa CoS Weighted Round Robin (WRR)
  • Klasyfikacja ruchu IEEE 802.1p CoS, TOS / DSCP / IP Precedence, numer portu TCP/UDP
  • DSCP remarking

Filtrowanie Multicast

  • Obsługa IGMP Snooping v1, v2 oraz v3
  • Obsługa MLD Snooping v1 oraz v2
  • Multicast VLAN Registration (MVR)
  • Filtrowanie portów IGMP Snooping
  • Filtrowanie portów MLD Snooping

Bezpieczeństwo

  • Autoryzacja 802.1x w oparciu o porty/ adresy MAC
  • Klient RADIUS
  • Logowanie TACACS+
  • Autoryzacja użytkowników RADIUS / TACACS+
  • Lista kontroli dostępu ACL w oparciu o IP
  • Lista kontroli dostępu ACL w oparciu o MAC
  • Przypisywanie adresów MAC do IP
  • DHCP Snooping
  • Dynamic ARP Inspection
  • IP Source Guard
  • Zabezpieczenie przed atakami DoS
  • Zarządzanie adresami IP mającymi dostęp do zarządzania

Zarządzanie

  • Przez sieć, Telnet, linie poleceń konsoli
  • Dostęp poprzez SNMP v1, v2c oraz v3 zabezpieczony SSH / SSL
  • Cztery grupy RMON
  • Zarządzanie adresami IPv6 / NTP / DNS
  • Wbudowany klient TFTP
  • Przydzielanie adresów IP przez BOOTP oraz DHCP
  • Aktualizacja oprogramowania Firmware przez HTTP/TFTP
  • DHCP Relay /Relay Option 82
  • Kontrola uprawnień użytkowników
  • Obsługa NTP
  • Protokół LLDP
  • Technologia diagnostyki kabli
  • Przycisk Reset – reboot oraz ustawienia fabryczne
  • ICMPv6
  • Narzędzie PLANET Smart Discovery

Model

WGSD-10020HP

Specyfikacja sprzętowa

Porty przewodowe

8 x 10/100/1000Base-T RJ-45 Auto-MDI/MDI-X

SFP/mini-GBIC

2 x 1000Base-SX/LX/BX SFP Zgodne z 100Base-FX SFP

Port konsoli

1 x RS-232 DB9 serial (115200, 8, N, 1)

Architektura

Store-and-Forward

Przepustowość wewnętrzna

20Gbps / nie blokująca się

Tablica adresów MAC

8K wpis, automatyczne odświeżanie

Bufor danych

1392 kb

Kontrola przepływu

IEEE 802.3x Pause Frame dla Full-Duplex

Back pressure dla Half-Duplex

Ramki Jumbo

9Kb

Przyciski Reset

< 5 sek.: System reboot

> 5 sek.: Ustawienia fabryczne

Wymiary (Sz. x Gł. x Wys.)

330 x 155 x 43.5 mm, 1U

Waga

1.8kg

Diody LED

Zasilanie, alarm wiatraka,

10/100/1000 Link / Act dla każdego portu RJ-45,

100/1000 Link / Act dla portów SFP,

PoE In-Use dla portów 1-8

Zużycie energii

Maks. 172.9 W / 589.6 BTU

Zasilanie

AC 100~240V, 50/60Hz

Power over Ethernet

Standard

IEEE 802.3af / 802.3at PoE

Typ zasilania

End-Span, PSE

Moc wyjściowa dla portu

56V DC Maks. 30.8 W

Łączna moc wyjściowa

150 W

Możliwości zasilania

7 urządzeń przy 8W

8 urządzeń przy 15,4 W

4 urządzenia przy 30.8 W

Funkcje warstwy 2

Interfejs zarządzania

Konsola, Telnet, przeglądarka, SNMPv1, v2c

Zabezpieczenie dostępu

SSH, SSL, SNMP v3

Konfiguracja portów

Port wyłączony/włączony. Auto-negocjacja 10/100/1000Mbps wybór trybu full oraz half duplex. Kontrola przepływu włączona/wyłączona. Kontrola przepustowości dla każdego portu, tryb oszczędzania energii.

Status portów

Tryb dupleks, status połączenia, kontroli przepływu, auto negocjacji, magistrali.

Dublowanie portów

TX / RX / Obydwa

Wiele do jednego

VLAN

802.1Q Tagged Based VLAN

Q-in-Q

Private VLAN Edge (PVE)

MAC-Based VLAN

Protocol-Based VLAN

Voice VLAN

MVR (Multicast VLAN Registration)

Do 256 grup VLAN z 4094 VLAN ID

Magistrala

Obsługa 5 grup po 10 portów

IEEE 802.3ad LACP/Statyczny

QoS

Klasyfikacja ruchu bezpośrednia i WRR w oparciu o numer portu, priorytety 802.1p, 802.1Q VLAN tag, pole DSCP/TOS w pakiecie IP, 8 kolejek priorytetów

IGMP Snooping

IGMP (v1/v2/v3) Snooping, do 255 grup multicastTryb IGMP Querier

MLD Snooping

MLD (v1/v2) Snooping, do 255 grup multicast Tryb MLD Querier

Lista kontroli dostępu

W oparciu o IP / MAC Do 123 wpisów

Kontrola pasma

Dla każdego portu

Ruch wchodzący: 500Kb~80Mbps

Ruch wychodzący: 64Kb~80Mbps

SNMP MIBs

RFC-1213 MIB-IIIF-MIB

RFC-1493 Bridge MIB

RFC-1643 Ethernet MIB

RFC-2863 Interface MIB

RFC-2665 Ether-Like MIB

RFC-2737 Entity MIB

RFC-2618 RADIUS Client MIB

RFC-2933 IGMP-STD-MIB

RFC-3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Zgodność

Certyfikaty

FCC Part 15 Class A, CE

Standardy

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX/100Base-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000Base-T,

IEEE 802.3x Flow Control and Back pressure

IEEE 802.3ad Port trunk with LACP

IEEE 802.1D Spanning tree protocol

IEEE 802.1w Rapid spanning tree protocol

IEEE 802.1s Multiple spanning tree protocol

IEEE 802.1p Class of serviceIEEE 802.1Q VLAN Tagging

IEEE 802.1x Port Authentication Network Control

IEEE 802.1ab LLDPIEEE 802.3af Power over Ethernet

IEEE 802.3at Power over Ethernet plus

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP version 1RFC 2236 IGMP version 2

RFC 3376 IGMP version 3

RFC 2710 MLD version 1F

RC 3810 MLD version 2

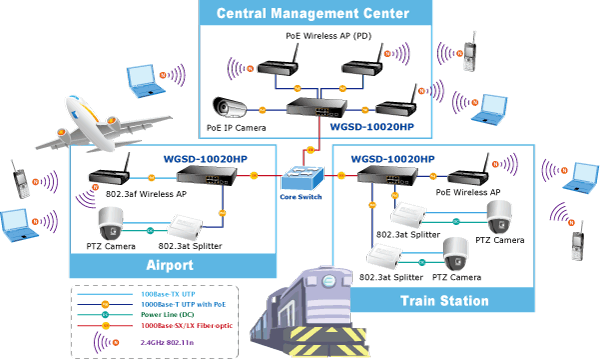

Publiczne systemy nadzoru i sieci dostępowe WLAN

Dzięki wbudowanemu mieszaczowi IEEE 802.3at Power over Ethernet, WGSD-10020HP może bez pośrednio zasilać urządzenia IEEE 802.3at takie jak ruchome kamery sieciowe, telefony z kolorowymi ekranami, wielo kanałowe punkty dostępowe WLAN, itd. Dzięki PoE WGSD-10020HP umożliwia łatwe tworzenie szerokopasmowych publicznych sieci WLAN na dużych obszarach, takich jak dworce czy lotniska.

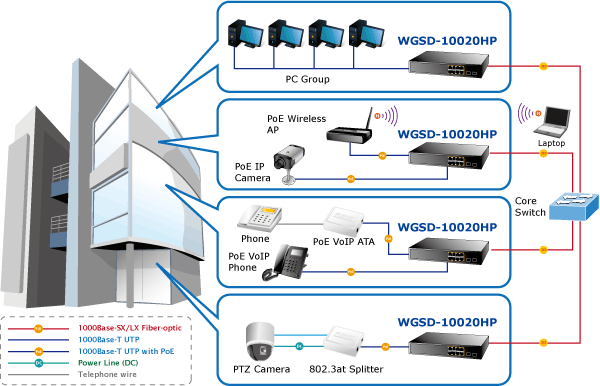

Biuro IP

Rozbudowa sieci telekomunikacyjnej w biurze dzięki zastosowaniu technologii PoE IP jest znacznie tańsza i szybsza od rozwiązań tradycyjnych. PLANET WGSD-10020HP pozwala na stworzenie zintegrowanej sieci danych, komunikacji głosowej i zasilania. Telefony obsługujące standard 802.3af mogą być instalowane bez potrzeby prowadzenia kabli zasilających – pobierają zasilanie bezpośrednio z przełącznika poprzez kable sieci Ethernet. Dzięki WGSD-10020HP wdrożenie system telefonii IP staje się łatwe i tanie.
