8 portowy przełącznik 10/100/1000Mbps 802.3at PoE 240W
GSD-808HP2 to przełącznik oferujący zasilanie PoE z dużą mocą w standardzie 802.3at. GSD-808HP2 posiada 8 portów 10/100/1000Mbps PoE oraz wewnętrzny zasilacz w 13 calowej metalowej obudowie typu desktop. Każdy z portów Gigabit obsługuje zasilanie w standardzie IEEE 802.3at umożliwiając przesyłanie zasilania o maksymalnej mocy 30W do urządzeń sieciowych po kablu Ethernet kat.5E / 6.
Plug & Play PoE

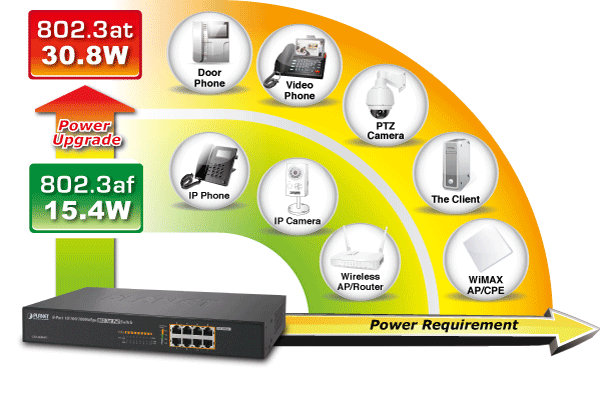

8 portów Gigabit High Power PoE przełącznika GSD-808HP zgodnych ze standardami 802.3af oraz 802.3at PoE pozwala na jednoczesne wykorzystywanie standardowych oraz wymagających wyższej mocy urządzeń PoE bez potrzeby konfiguracji programowej. Maksymalna łączna moc PoE do 240 W pozwala na zasilanie maksymalnie 8 urządzeń PoE 15.4W w standardzie IEEE 802.3af lub 8 urządzeń 30W w standardzie IEEE 802.3at. Wystarczy podłączyć kable Ethernet i przewód zasilania do GSD-808HP2 i już można korzystać z zalet sieci z zasilaniem PoE.
Automatyczne zarządzanie zasilaniem PoE
Aby ułatwić zarządzanie zasilaniem, GSD-808HP2 został wyposażony w inteligentne funkcje PoE:
- Zabezpieczenie przed przegrzaniem
- Wyświetlanie wykorzystania PoE

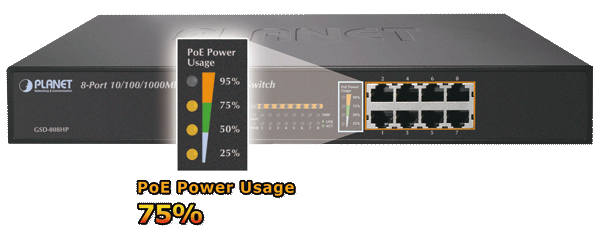

Automatyczne zabezpieczenie przed przegrzaniem pomaga zapobiegać przekroczeniu limitu zasilania przy wzroście temperatury. 4 pomarańczowe diody LED z prawej strony przedniego panelu GSD-808HP2 pokazują wykorzystanie zasilania PoE na 4 poziomach - 25%, 50%, 75% oraz 95%. Dzięki tym diodom LED, można łatwo monitorować poziom wykorzystania zasilania PoE.
Łatwe podłączenie
Dzięki transmisji danych i zasilania PoE z wykorzystaniem jednego urządzenia, GSD-808HP2 eliminuje konieczność montażu dodatkowych kabli i gniazd zasilania. Dzięki temu redukuje koszty i ułatwia instalację sieci. Wszystkie porty przewodowe RJ-45 przełącznika obsługują auto-negocjację 10/100/1000Mbps optymalnie dostosowując prędkość połączenia w zależności od kategorii kabla 6, 5 lub 5e. Obsługują również funkcję Auto-MDI/MDI-X, która wykrywa typ połączenia z urządzeniami Ethernet eliminując konieczności stosowania specjalnych krosowanych kabli.
Interfejs RJ-45
- 8 portów 10/100/1000Mbps Gigabit Ethernet
- 8 portów z obsługą 52V DC PoE
Funkcje PoE
- Zgodność ze standardem IEEE 802.3af / 802.3at Power over Ethernet End-Span PSE
- Obsługa zasilania dla 8 urządzeń zgodnych ze standardem IEEE 802.3af / 802.3at
- Łączny budżet 240W
- Zasilanie o mocy do 30W dla każdego portu
- Zabezpieczenie przed przegrzaniem
- Automatyczna detekcja zasilanych urządzeń
- Zabezpieczenie przed przepięciami
- Zasilanie na odległość do 100m
Przełączanie
- Sprzętowa auto-negocjacja 10/100/1000Mbps oraz MDI/MDI-X
- Zapobieganie utracie pakietów dzięki back pressure (Half-Duplex) oraz kontroli przepływów (Full-Duplex)
- Wyszukiwarka adresów z tablicą MAC 8K wpisów
- Obsługa ramek 9K Jumbo dla wszystkich prędkości (10/100/1000Mbps)
- Automatyczne odświeżanie adresów
Sprzętowe
- 13-calowa obudowa desktop, możliwość montażu w szafie, wysokość 1U
- Diody LED informujące o stanie zasilania, awarii wentylatora, szybkości portów, połączeniu
- Diody LED informujące o stanie POE i stopniu wykorzystania zasilania (25%, 50%, 75%, 95%)
- Cichy wentylator gwarantujący stabilność zasilania
- Oszczędność energii: przy zamknięciu połączenia i w zależności od długości kabla
|
Model |
GSD-808HP2 |
|
Specyfikacja sprzętowa |
|
|
Złącza sieciowe |
8 portów RJ-45 10/100/1000Base-T |
|
Porty PoE |
8 portów z mieszaczem 802.3at PoE |
|
Diody LED |
1 zasilanie , 1 alarm wentylatora 4 wykorzystanie zasilania PoE 1-8 LNK/ACT, prędkość dla każdego portu, porty PoE w użyciu |
|
Architektura przełącznika |
Store and Forward |
|
Tablica adresów MAC |
8K z automatycznym odświeżaniem |
|
Przepustowość matrycy |
16Gbps |
|
Przepustowość przełącznika |
11.9Mbps |
|
Ramki Jumbo |
9KB |
|
Kontrola przepływu |
Back pressure dla Half-Duplex. IEEE 802.3x Pause Frame dla Full-Duplex |
|
Zasilanie |
AC 100~240V, 50/60Hz, 1.25A |
|
Zużycie energii |
Maks. 250 W / 853 BTU |
|
Wymiary (Szer. x Gł. x Wys.) |
330 x 155 x 43.5 mm |
|
Waga |
1,66 kg |
|
Power over Ethernet |
|
|
Standard |
IEEE 802.3af / 802.3at Power over Ethernet / PSE |
|
Typ zasilania PoE |
End-Span |
|
Zasilanie wyjściowe PoE |
Dla każdego portu 56V DC, 275mA. Maks. 15.4 W (IEEE 802.3af) Dla każdego portu 56V DC, 535mA. Maks. 30 W (IEEE 802.3at) |
|
Łączna moc zasilania |
240 W |
|
Maks. zasilanych urządzeń klasy 2 |
8 |
|
Maks. zasilanych urządzeń klasy 3 |
8 |
|
Maks. zasilanych urządzeń klasy 4 |
8 |
|
Standardy i certyfikaty |
|
|
EMI |
FCC Class A, CE |
|
Środowisko pracy |
0 ~ 50 stopni C, 5 ~ 95% wilgotność względna bez kondensacji |
|
Środowisko składowania |
-40 ~ 70 stopni C, 5 ~ 95% wilgotność względna bez kondensacji |
|
Standardy |
IEEE 802.3: Ethernet IEEE 802.3u: Fast Ethernet IEEE 802.3ab: Gigabit Ethernet IEEE 802.3x: Flow Control IEEE 802.3af: Power over Ethernet IEEE 802.3at: High Power over Ethernet |

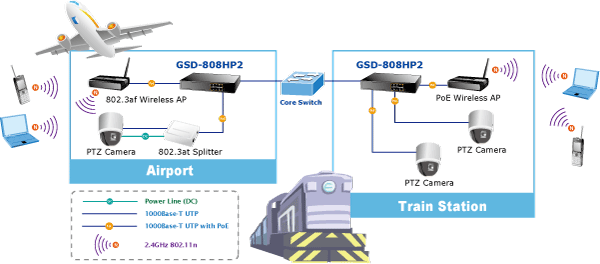

Sieci zdalnego nadzoru i publiczne usługi WLAN
W miejscach gdzie nie ma dostępu do gniazd sieci elektrycznej, GSD-808HP2 oferuje najprostszy sposób dostarczenia zasilania do urządzeń sieciowych takich jak ruchome kamery IP umieszczone pod sufitem, telefony IP z kolorowymi wyświetlaczami czy punkty dostępowy sieci bezprzewodowej zainstalowane na dachu budynku.

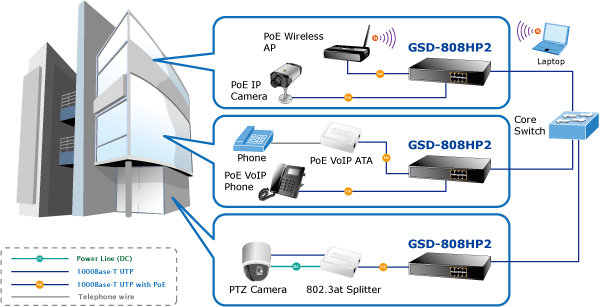

Biuro IP
Rozbudowa biura i dodawanie kolejnych linii telefonicznych będzie tańsze z wykorzystaniem systemu telefonii PoE IP zamiast tradycyjnego. PLANET GSD-808HP2 pomaga tworzyć zintegrowane sieci danych z obsługą połączeń głosowych i zasilania. W takich sieciach możliwa jest instalacja telefonów PLANET zgodnych ze standardem IEEE 802.3af bez konieczności montażu dodatkowych gniazd zasilania. Tego typu urządzenia pobierają zasilanie bezpośrednio z GSD-808HP2 poprzez kabel sieci Ethernet.
