Splitter IEEE 802.3at Gigabit Power Over Ethernet

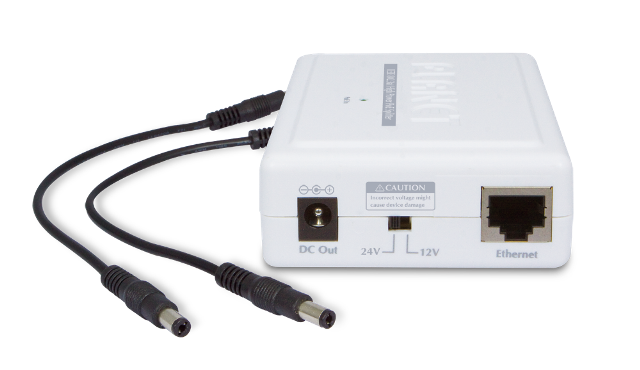

PLANET POE-162S to splitter PoE w nowym standardzie IEEE 802.3at pozwalający na zasilanie urządzeń sieciowych z maksymalna mocą do 25.5W dla każdego urządzenia. Podstawowe cechy urządzenia to:
- Standard IEEE 802.3at Power over Ethernet
- Wybór napięcia wyjściowego 12V/24V DC poprzez przełącznik DIP
- Pasywne połączenia 10/100/1000Mbps w trybie duplex
- Szybka i łatwa instalacja
POE-162S to splitter IEEE 802.3at High Power over Ethernet rozdzielający zasilanie 52-56V DC w kablu Ethernet od danych z możliwością wybrania napięcia wyjściowego 12V lub 24V DC. Urządzenie zaprojektowano dla sieci zużywających duże ilości energii takich jak sieci nadzoru z ruchomymi kamerami PTZ, sieci VoiP z wideo telefonami czy wielokanałowe sieci bezprzewodowe. POE-162S to idealne rozwiązanie pozwalające przesyłać dane i zasilanie do urządzeń sieciowych bezpośrednio przez port RJ-45 bez potrzeby instalowania dodatkowych gniazd elektrycznych.
Łatwa i szybka budowa sieci PoE

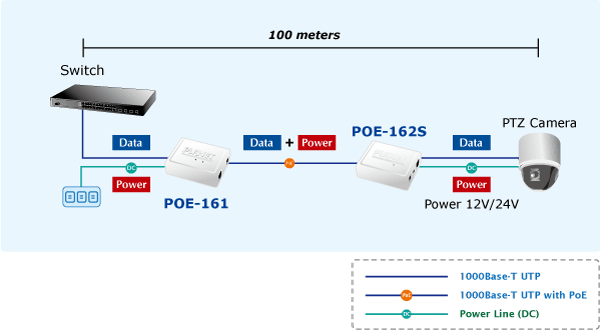

POE-162S jako splitter może współpracować z mieszaczami IEEE 802.3at Gigabit Power over Ethernet takimi jak POE-161, przełącznikami PoE i konwerterami mediów z obsługą PoE. Mieszacz wprowadza dane i zasilanie do skrętki Ethernet, a POE-162S rozdziela dane od zasilania 12V / 24V DC na oddzielne wyjścia. Maksymalna odległość pomiędzy tymi dwoma urządzeniami może wynosić 100 metrów. Dodatkowo POE-162S obsługuje pasywne połączenia 10/100/1000Mbps.
W sieci, w której instalowane są urządzenia zgodne ze standardem IEEE 802.3at Power over Ethernet, do każdego urządzenia wystarczy doprowadzić pojedynczy kabel RJ-45 Ethernet, i będzie on służył do transmisji zarówno danych jak i zasilania. Korzystanie z urządzeń POE-162S wraz z mieszaczami POE, ogranicza koszty, ułatwia planowanie i zarządzanie siecią oraz zapewnia wyższą niezawodność systemu. Ponadto, stosowanie urządzeń z systemem PoE IEEE 802.3at pozwala w przyszłości na swobodne ich przenoszenie w nowe miejsca lub wymianę na inne, bez potrzeby troszczenia się o zasilanie
Interfejs
- 2 porty RJ-45: 1 x wejście zasilanie PoE + dane; 1 x wyjście danych
- 1 wyjście zasilania DC
PoE
- Zgodność ze standardem IEEE 802.3at Power over Ethernet
- Rozdziela zasilanie 52 ~ 56V DC z kabla RJ-45 Ethernet do wyjścia DC 12V / 24V
- Zasilanie 1 urządzenia nie zgodnego ze standardem IEEE 802.3at
- Automatyczne wykrywanie urządzeń PoE IEEE 802.3at chroni przed niewłaściwą instalacją
- Wybór napięcia wyjściowego (12V / 2A, 24V / 1A) w zależności od potrzeb
- Zasięg do 100 metrów
Sprzęt
- Plastikowa obudowa
- Przełącznik DIP 12V / 24V
- Diody LED
Zgodność ze standardami
- IEEE 802.3 10Base-T
- IEEE 802.3u 100Base-TX
- IEEE 802.3ab 1000Base-T
- IEEE 802.3at Power over Ethernet standard
- FCC Part 15 Class A, CE
|
Model |
POE-162S |
|
Specyfikacja sprzętowa |
|
|
Interfejs |
Wyjściowy port danych：1 x RJ-45 STP Port wejściowy PoE dane+zasilanie：1 x RJ-45 STP Wyjście zasilania DC：1 |
|
Diody LED |
System: PoE In x 1 (Zielona) |
|
Network Cable |
10Base-T: 2-pary UTP kat. 3, 4, 5, do 100m (328ft) 100Base-TX: 2-pary UTP kat. 3, 4, 5, do 100m (328ft) 1000Base-T: 2-pary UTP kat. 5, 5e, 6 do 100m (328ft) EIA/TIA- 568 100-ohm STP (100m) |
|
Przepustowość |
10/100/1000Mbps |
|
Przełącznik DIP |
12V DC / 24V DC |
|
Prąd na wejściu |
802.3at PoE 52 ~ 56V DC |
|
Power over Ethernet |
|
|
Standard PoE |
IEEE 802.3at High Power over Ethernet |
|
Ilość zasilanych urządzeń |
1 |
|
Prąd wyjściowy |
12V DC, 2A maks.24V DC, 1A maks. |
|
Wtyczki wyjściowe DC |
2 zewnętrzne kable żeńskie: - 5.5 / 2.5mm do 5.5 / 2.5mm - 5.5 / 2.5mm do 5.5 / 2mm |
|
Zgodność ze standardami |
|
|
Standardy |
IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3at High Power over Ethernet |

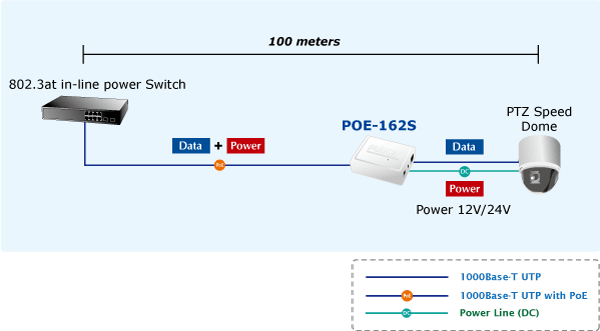

Instalacja z mieszaczem IEEE 802.3at

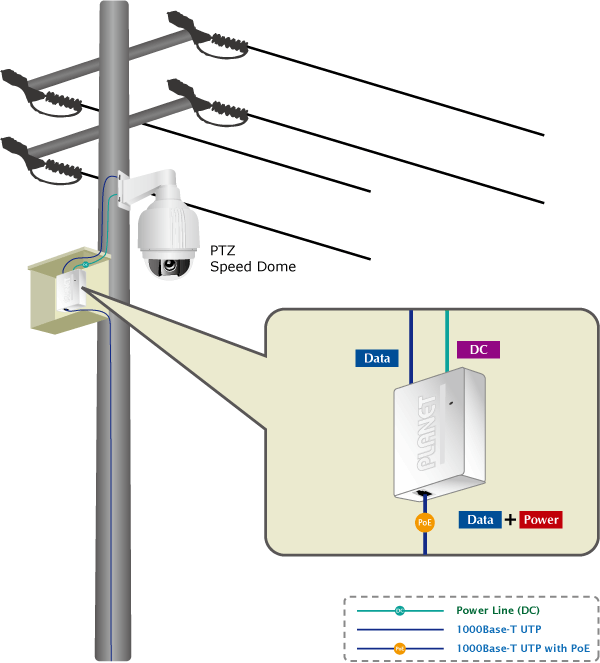

POE-162S współpracuje z mieszaczami POE, takimi jak PoE-161, przełącznikami PoE i konwerterami mediów z obsługą PoE i pozwala na zasilanie urządzeń, które nie są zgodne z IEEE 802.3at. W miejscach bez dostępu do sieci elektrycznej, para urządzeń mieszacz - splitter gwarantuje najłatwiejszy sposób dostarczania prądu do urządzeń sieciowych wymagających zasilania dużej mocy, takich jak kamery PTZ, telefony VoIP z kolorowymi wyświetlaczami, wielokanałowe punkty dostępowe sieci bezprzewodowej.
