WGSD-8020

Rozwiązanie klasy telecom dla sieci szkieletowych w przedsiębiorstwach oraz centrów danych

PLANET WGSD-8020 jest w pełni zarządzalnym przełącznikiem Gigabit Ethernet warstwy L2 / L4. Dzięki architekturze przełączającej pracującej z szybkością 16Gbps, przełącznik doskonale radzi sobie z ekstremalnymi ilościami danych i znakomicie nadaje się do budowy sieci łączącej do sieci szkieletowej lub wysokowydajnych serwerów. Dzięki zaawansowanym funkcjom QoS oraz funkcjom bezpieczeństwa, WGSD-8020 spełnia wymagania efektywnej kontroli ruchu zarówno w dużych przedsiębiorstwach jak i sieciach ISP, w zastosowaniach takich jak VoIP, przesyłanie strumieniowego wideo czy aplikacje multicast.

Wysoka wydajność

PLANET WGSD-8020 jest w pełni zarządzalnym przełącznikiem z 8 portami 10/100/1000Mbps Gigabit Ethernet oraz 2 współdzielonymi slotami SFP. Dzięki nie blokującej się architekturze przełączającej pracującej z szybkością 16 Gbps, przełącznik doskonale radzi sobie z dużymi ilościami danych. Dwa wbudowane porty Gigabit Ethernet oferują wysoką elastyczność i możliwości rozbudowy.

Bogate funkcje w warstwie 2

WGSD-8020 umożliwia konfigurowanie zaawansowanych funkcji takich jak szybkość portów, łączenie portów w magistrale, Q-in-Q VLAN, protokół Multiple Spanning Tree, funkcje QoS L2/L4, kontrola pasma oraz IGMP Snooping. WGSD-8020 obsługuje protokół 802.1Q Tagged VLAN, a maksymalna ilość grup VLAN wynosi do 255. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów. Pozwala na stworzenie do 4 grup portów po maksymalnie 8 portów w każdej, oraz obsługuje funkcje zapobiegania awarii łącza.

Wysokie bezpieczeństwo

PLANET WGSD-8020 oferuje listę kontroli dostępu w warstwach L2/L4 zapewniającą pełne bezpieczeństwo. Można ją wykorzystać do blokowania pakietów w oparciu o źródłowy i docelowy adres IP, porty TCP/UDP lub zdefiniowane aplikacje sieciowe. Mechanizmy bezpieczeństwa zawierają bazującą na portach i adresach MAC autoryzację użytkowników i urządzeń w standardzie 802.1x. Prywatny VLAN zabezpiecza komunikację pomiędzy portami brzegowymi gwarantując prywatność. Nowe funkcje Net Security zawierają również DHCP Snooping, IP Source Guard oraz Dynamic ARP Inspection zapobiegając atakom IP snooping oraz blokując pakiety ARP z niewłaściwych adresów MAC. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Doskonała kontrola ruchu

PLANET WGSD-8020 posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy Network Service Provider. Gwarantują one również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie grupą przełączników

Efektywne zarządzanie przełącznikiem WGSD-8020 jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do WGSD-8020 może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń w trybach SSL, SSH oraz SNMPv3 szyfrujących zawartość pakietów podczas każdej sesji.

Elastyczność i możliwość rozbudowy

Dwa sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 100Base-FX oraz 1000Base-SX/LX SFP (Small Factor Pluggable). Zasięg może wynosić od 550 metrów (Multi-Mode) do ponad 10/50/70/120 kilometrów (Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Porty

• 8 portów 10/100/1000Base-T
• 2 współdzielone sloty 100/1000Base-X mini-GBIC/SFP
• Port konsoli RS-232 DB9 umożliwiający konfigurację przełącznika

Funkcje warstwy 2

• Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
• Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Obsługa Storm Control: Broadcast / Multicast / Unicast
• Obsługa 802.1q Tagged VLAN, Private VLAN Edge (PVE), Q-in-Q VLAN
• Do 256 grup VLAN, 4095 VLAN ID
• Obsługa STP IEEE 802.1d, RSTP IEEE 802.1w oraz MSTP IEEE 802.1s Spanning Tree, BPDU Guard
• Łączenie portów w magistrale IEEE 802.3ad - do 4 grup, każda po maksymalnie 8 portów o łącznej przepustowości 16Gbps (tryb Duplex)
• Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

• Reguły kształtowania ruchu dla każdego portu
• 4 kolejki priorytetów dla każdego portu
• Klasyfikacja ruchu IEEE 802.1p CoS, TOS / DSCP / IP Precedence dla IPv4/IPv6 , IP TCP / UDP
• Obsługa CoS Weighted Round Robin (WRR)
• Obsługa QoS oraz kontrola przepustowości dla każdego portu
• Kreator konfiguracji QoS

Filtrowanie Multicast

• Obsługa IGMP Snooping v1, v2 oraz v3
• Tryb Querier
• IGMP Snooping

Bezpieczeństwo

• Kontrola dostępu 802.1x w oparciu o porty/ Autoryzacja w oparciu o adresy MAC
• Wbudowany klient RADIUS
• Loginy TACACS+
• Autoryzacja użytkowników RADIUS/TACACS+
• Lista kontroli dostępu ACL w oparciu o IP
• Lista kontroli dostępu ACL w oparciu o MAC
• DHCP Snooping
• IP Source Guard zabezpiecza przed atakami IP spoofing
• Zabezpieczenie przed atakami DoS
• Dynamic ARP Inspection blokuje pakiety z nieprawidłowych adresów MAC

Zarządzanie

• Przez sieć, Telnet, linie poleceń konsoli
• Dostęp poprzez SNMP v1, v2c oraz v3
• Obsługa SSH, SSL
• Cztery grupy 1,2,3,9 (historia, statystyki, alarmy, zdarzenia) RMON
• Zarządzanie adresami IPv6 / NTP / DNS
• Klient BOOTP oraz DHCP
• Wbudowany klient TFTP
• Aktualizacja oprogramowania Firmware przez HTTP/TFTP
• DHCP Relay oraz Relay Option 82
• NTP (Network Time Protocol)
• Protokół LLDP
• PLANET Smart Discovery Utility

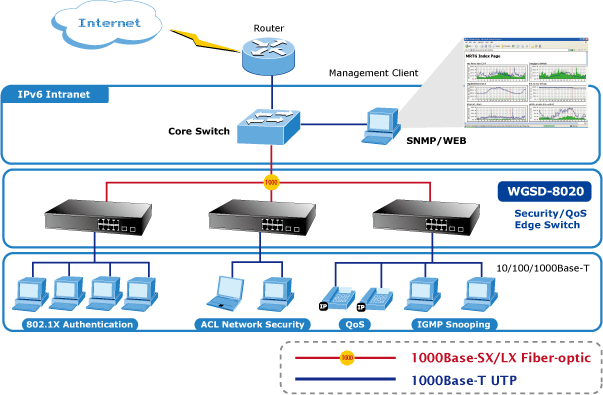

Przełącznik oddziałowy/ brzegowy zabezpieczający dla małego biznesu

WGSD-8020 łączy do 8 stacji roboczych w środowisku sieciowym Ethernet, z których dwie mogą być połączone łączem światłowodowym uplink do głównego szkieletu sieci poprzez moduły Gigabit Ethernet LX/SX SFP mini GBIC. Dzięki nie blokującej się architekturze o przepustowości 16 Gbps WGSD-8020 to najlepsze rozwiązanie aby podłączyć się do głównego szkieletu sieci z dużą prędkością.

Zaawansowana funkcjonalność WGSD-8020 eliminuje tradycyjne problem związane z sieciami Ethernet. Użytkownicy mogą zostać podzieleni na grupy z wykorzystaniem zaawansowanych funkcji VLAN zwiększając tym samym bezpieczeństwo sieci.

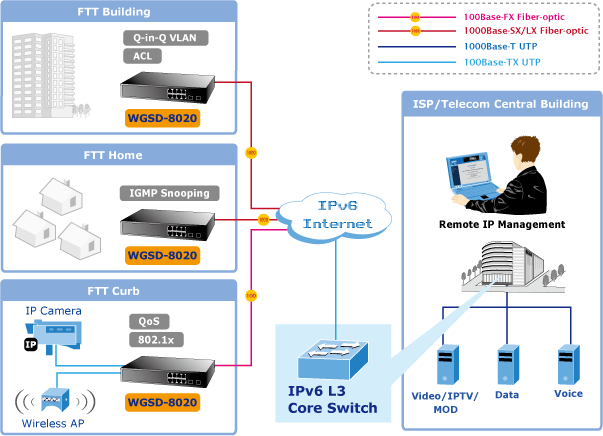

Przełącznik w architekturze FTTx/MAN

WGSD-8020 obsługuje technologię VLAN Q-in-Q obniżając koszty I ułatwiając zarządzanie sieciami operatorów dostarczających usługi do wielu użytkowników. Przełącznik obsługuje również SNMPv3 oraz grupy RMON.

Dzięki interfejsowi SFP na 2 moduły mini-GBIC, zasięg sieci może zostać zwiększony do 550 metrów (światłowód Multi-mode) lub do 10/50/70/120 kilometrów (światłowód Single-mode). Zastosowanie różnych modułów SFP oraz WDM pozwala na zbudowanie sieci FTTH (Fiber to the Home), FTTC (Fiber to the Curb) lub FTTB (Fiber to the Building) w zależności od potrzeb. Dla celów bezpieczeństwa 8 portów przewodowych może zostać skonfigurowanych dla sieci VLAN i posłużyć do utworzenia bezpiecznych połączeń do oddziałów, biur i budynków.
