WGS3-2840

Urządzenie posiada zaawansowane funkcje warstwy 2, routowanie odbywa się w warstwie 3, a 24 porty 10/100Mbps oraz 4 porty Gigabit TP obsługują auto-negocjację umożliwiającą osiągnięcie optymalnej szybkości transmisji poprzez okablowanie kategorii 5/5e lub 6. Wszystkie porty obsługują funkcję Auto-MDI / MDI-X automatycznie wykrywającą typy połączeń do urządzeń Ethernet, co eliminuje konieczność stosowania skrosowanych kabli. 4 interfejsy SFP są domyślnie współdzielone z 4 portami Gigabit numer 25 do 28. Dzięki możliwości zainstalowania modułów światłowodowych mini-GBIC PLANET, przełącznik oferuje bardzo duże możliwości rozbudowy, elastyczność i połączenia do przełączników oraz serwerów sieci szkieletowej.

PLANET WGS3-2840 posiada liczne funkcje umożliwiające zarządzanie w warstwie 2 takie jak włączanie/wyłączanie każdego portu, ustawienia trybu duplex, parametry kontroli przepływu, kontrola przepustowości oraz statystyki ruchu dla każdego portu. Aby zwiększyć wydajność całej sieci, PLANET WGS3-2840 obsługuje protokoły IEEE 802.1d Spanning Tree oraz IEEE 802.1w Rapid Spanning Tree. Obsługa łączenia portów w magistralę IEEE 802.3ad z obsługą do 12 grup jest idealnym rozwiązaniem optymalizującym połączenia LAN. Aby zwiększyć bezpieczeństwo PLANET WGS3-2840 obsługuje 512 grup IEEE 802.1Q VLAN co pozwala na segmentację sieci w oparciu o porty, a dodatkowo funkcje filtrowania adresów MAC/statyczne MAC oraz lista kontroli dostępu (ACL) zapewniają najskuteczniejszą ochronę sieci. Analizę ruchu w sieci umożliwia funkcja dublowania portów pozwalająca na monitorowanie ruchu na portach Ethernet. Dodatkowo mechanizmy QoS umożliwiają kolejkowanie ruchu w zależności od priorytetów w oparciu o typy ruchu, jak również definiowanie reguł filtrowania i limitowania przepustowości.

Przełącznik WGS3-2840 gwarantuje routowanie IP w warstwie 3 z obsługą funkcji RIP, OSPF oraz DHCP relay, znacząco podnosząc wydajność sieci IP. Funkcja IGMP snooping pomaga budować sieci multimedialne, takie jak na przykład wykorzystywane do wideo konferencji.

Dzięki wbudowanej funkcji zarządzania poprzez sieć, PLANET WGS3-2840 umożliwia łatwy, niezależny od platformy systemowej dostęp do funkcji i ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do WGS3-2840 może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym.

Aby ułatwić konfigurację wielu przełączników WGS3-2840 z tymi samymi ustawieniami, PLANET WGS3-2840 umożliwia wykonanie kopii zapasowej oraz odzyskanie konfiguracji. Umożliwia również aktualizację oprogramowania firmware poprzez sieć.

Moduły dodatkowe

Funkcje warstwy 2

• Porty 10/100Base-TX obsługują auto negocjację oraz automatyczne wykrywanie
• Tablica adresów MAC 16K wpisów
• Kontrola przepływów IEEE 802.3x dla trybu Full-Duplex oraz Back-Pressure dla Half-Duplex
• Architektura Store-and-Forward
• Zabezpieczenie Broadcast storm
• Obsługa IGMP snooping
• Obsługa 802.1Q Tagged VLAN dla dynamicznego zarządzania VLAN, 512 grup VLAN
• Obsługa protokołu Spanning Tree Protocol 802.1d STP oraz 802.1w RSTP
• Agregacja portów 802.3ad LACP oraz statyczny trunking portów, 12 grup portów
• Dublowanie (mirroring) portów (wiele-do-1)
• Kontrola przepustowości dla każdego portu
• Obsługa konfiguracji ARP

Funkcje Routowania IP

• Routowanie IP z obsługą protokołów RIP v1/v2, OSPF
• Możliwość wyboru trybu routowania Per-Port oraz VLAN

Routowanie Multicast

Bezpieczeństwo

• Dostęp do zarządzania chroniony nazwą użytkownika/hasłem
• Lista kontroli dostępu L2/L3/L4 ACL
• Filtrowanie adresów MAC oraz statyczne adresy MAC
• Uczenie się adresów MAC
• Odświeżanie adresów MAC

Funkcje Quality of Service

• CoS oparty na standardzie IEEE 802.1p
• CoS IP TOS/Precedence oraz DSCP
• 8 kolejek priorytetów dla każdego portu
• Reguły w oparciu o DiffServ dla każdego portu
• Obsługa bezpośrednich priorytetów oraz weighted round robin (WRR)

Zarządzanie

• Port konsoli DB9 męski RS-232C
• Obsługa linii poleceń dla zarządzania przełącznikiem
• Zarządzanie poprzez sieć
• Obsługa SNMP dla zarządzania przełącznikiem
• Obsługa DHCP relay
• Wgrywanie i zgrywanie oprogramowania oraz konfiguracji poprzez sieć
• Obsługa funkcji Ping oraz telnet
• Obsługa grup RMON 1, 2, 3, 9

Przełącznik sieci szkieletowej

Dzięki 24 portom 10/100Mbps oraz 4 portom Gigabit współdzielonym z 4 slotami SFP ma moduły światłowodowe a także routowaniu IP/Multicast w warstwie trzeciej, przełącznik WGS3-2840 jest doskonałym, wysokowydajnym i efektywnym rozwiązaniem dla dostawców usług sieciowych, telekomów oraz dużych przedsiębiorstw.

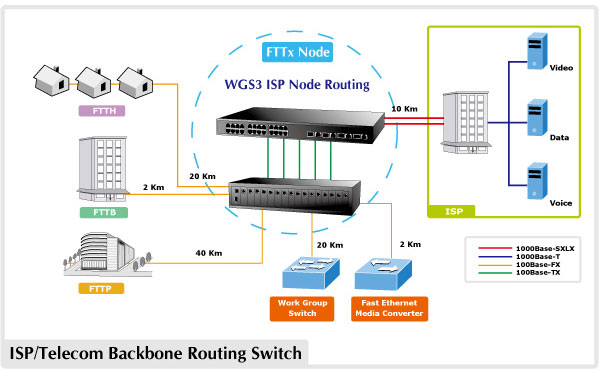

Przełącznik routujący sieci szkieletowej dla ISP/telekomów

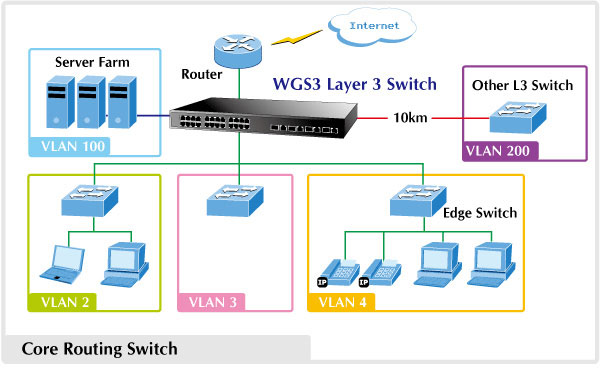

Przełącznik oddziałowy zabezpieczający oraz przełącznik QoS

Dzięki nie blokującej się matrycy przełączającej o przepustowości 12,8 Gigabitów na sekundę, WGS3-2840 może z łatwością zapewnić lokalną wysoką przepustowość w architekturze Gigabit Ethernet do oddziałowej sieci szkieletowej przedsiębiorstwa. Cztery sloty SFP umożliwiają połączenie przełącznika WGS3-2840 z siecią szkieletową poprzez moduły Gigabit Ethernet LX/SX SFP. Dzięki funkcjom bezpieczeństwa i mechanizmom QoS, urządzenie poprawia wydajność sieci i zabezpiecza jej klientów.
