VDSL2 IP DSLAM 24 porty+ 2 porty Gigabit TP/SFP
PLANET VDL-2420MR to 24 portowy DSLAM VDSL2 z dwoma portami Gigabit TP / SFP combo, redundantnym systemem zasilania AC oraz wieloma funkcjami w warstwie 2. VDL-2420MRjest w pełni kompatybilny ze standardem ITU-T G.993.2 i obsługuje profile VDSL2 30a gwarantując wysoką przepustowość do sieci i do użytkownika 100/100Mbps po istniejącym miedzianym okablowaniu telefonicznym. Urządzenie doskonale nadaje się dla wymagających dużej przepustowości usług IPTV, HDTV, wideotelefonii, gier internetowych i innych. Połączenie do sieci szkieletowej jest nawiązywane poprzez dwa interfejsy światłowodowe Gigabit. VDL-2420MR gwarantuje najszybsze możliwe połączenia poprzez istniejące miedziane sieci telefoniczne, skutecznie rozwiązując problem „ostatniej mili”.
Zaawansowana konfiguracja VDSL2
VDL-2420MR obsługuje wiele profili VDSL2 (8a, 8b, 8c, 8d, 12a, 12b, 17a oraz 30a) oraz pasmo 997/998 dla każdej linii abonenta. Aby ułatwić dostawcom usług ISP konfigurację w różnych instalacjach VDL-2420MR obsługuje funkcje DPBO (Downstream Power Back-Off) oraz UPBO (Upstream Power Back-Off) dostosowujące moc transmisji dla strumieni do sieci i użytkownika i redukując w ten sposób interferencje pomiędzy pobliskimi przewodami. Co więcej urządzenie pozwala na konfigurację trybu transmisji, limitu przepustowości oraz odstępu sygnału od szumu SNR dla każdego połączenia. Te zaawansowane funkcje VDSL2 pomagają w takim dostosowaniu linii aby nie następowały interferencje z innymi usługami xDSL.
Szybkie połączenie do ISP / urządzeń Triple Play
VDL-2420MR obsługuję VDSL2 oraz technologię EoVDSL (Ethernet over VDSL) o wysokiej przepustowości do 100Mbps co pozwala na korzystanie z internetowych usług multimedialnych takich jak VOD (wideo na żądanie), telefonia VoIP, wideo telefonia, IPTV/HDTV, itp. VDL-2420MR zapewnia wystarczającą przepustowość dla urządzeń “triple play” w systemach domowej rozrywki i komunikacji.
Klasyfikacja ruchu QoS
VDL-2420MR posiada liczne funkcje QoS takie jak przydzielanie priorytetów ruchu w oparciu o porty, zgodnie z 802.1p oraz IP TOS/DSCP. Gwarantuje to najlepszą przepustowość dla zastosowań VoIP i strumieniowego wideo i pozwala na możliwie najlepsze wykorzystanie zasobów sieciowych.
Efektywne zarządzanie
Efektywne zarządzanie przełącznikiem VDL-2420MR jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do funkcji i ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do VDL-2420MR może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń w trybie SSL szyfrujących zawartość pakietów podczas każdej sesji.
Bogate funkcje w warstwie 2
VDL-2420MR umożliwia konfigurowanie podstawowych funkcji takich jak szybkość portów, łączenie portów w magistrale, IEEE 802.1Q VLAN oraz Q-in-Q VLAN, dublowania portów, Rapid Spanning Tree oraz listy kontroli dostępu ACL. Dodatkowo urządzenie obsługuje IGMP snooping, QoS (Quality of Service), broadcast storm oraz kontrolę pasma.
Zaawansowane bezpieczeństwo
VDL-2420MR posiada listę kontroli dostępu ACL w warstwach 2, 3 i 4 umożliwiającą filtrowanie niepożądanego ruchu. Na mechanizmy zabezpieczające składa się również autoryzacja użytkowników i urządzeń w oparciu o porty 802.1X oraz serwer RADIUS. Co więcej VDL-2420MR obsługuje filtrowanie adresów MAC, statyczne adresy MAC, przydzielanie adresów MAC/IP do portów oraz zabezpieczenie portów. Dzięki temu administratorzy mogą w krótkim czasie tworzyć wysoko zabezpieczone sieci korporacyjne.
Wysoka niezawodność gwarantująca ciągłość pracy
Przełącznik VDL-2420MR obsługuje system redundantnego zasilania z możliwością wymiany zasilacza na zasadzie “hot-swap”. Standardowo został wyposażony w jeden zasilacz 100~240V AC i jeden dodatkowy slot na zasilacz 100-240V AC. Ciągłość zasilania gwarantuje nieprzerwaną pracę a co za tym idzie wysoką integralność danych w sieci.
Monitorowanie temperatury i statusu wentylatorów
VDL-2420MR został wyposażony w czujnik temperatury oraz czujniki wentylatorów gwarantując niezawodną pracę. W przypadku wykrycia podwyższonej temperatury lub zatrzymania wentylatorów, w interfejsie zarządzania zostaje wyświetlona odpowiednia informacja, co pozwala na efektywną kontrolę pracy urządzenia.
Interfejs VDSL
- 24 porty Full-Duplex VDSL RJ-21(Telco-50)
- 24 porty RJ-21(Telco-50) dla linii POTS
- Splitter POTS dla każdego portu VDSL
- Łącze do urządzeń VC-231 / VC-234 / VC-230 / VC-230N CPE Bridge
- Automatyczna szybkość dla połączeń VDSL2 (w zależności od odległości i jakości kabla)
Interfejs Ethernet
- 2 porty 10/100/1000Mbps TP RJ-45 współdzielone ze slotami SFP
- Auto-MDI/MDI-X dla portów Gigabit RJ-45
Funkcje VDSL2
- Standardy VDSL2 ITU-T G.993.2, ITU-T G-994.1, ITU-T G.997.1
- Profile ITU-T G.993.2, 8a / 8b / 8c / 8d / 12a / 12b / 17a / 30a
- Konfigurowalne szablony linii i alarmów
- Konfigurowalne UPBO / DPBO / US0 Allow / Virtual Noise PSD
- Bitswarp / G.hs carrier set / RFI Band
- Dostosowywanie przepustowości Ręczne / RaInit / Dynamiczne
- Kodowanie DMT (Discrete Multi-Tone) dla VDSL
- Przepustowość do 100/100Mbps w łączu symetrycznym
- Konfigurowalna docelowa przepustowość oraz odstęp sygnału od szumu SNR
- Wbudowane zabezpieczenie przed przepięciami
- Współdzielenie głosu i danych po kablu telefonicznym
- Wybór przepustowości do i od użytkownika dla każdego portu
Funkcje warstwy 2
- Wysokowydajna architektura Store & Forward, filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
- Broadcast / Multicast / Unicast storm control
- Obsługa VLAN - IEEE 802.1Q Tag-based VLAN, Port-based VLAN, Tunelowanie Q-in-Q (VLAN Stacking), GVRP, Private VLAN Edge (PVE / Protected port)
- Łączenie portów w magistrale - IEEE 802.3ad LACP (Link Aggregation Control Protocol), Cisco ether-channel (Static Trunk)
- Protokół Spanning Tree - STP, IEEE 802.1D (Classic Spanning Tree Protocol), MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, Spanning Tree by VLAN)
- Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach
- VPN pass-through
- PPPoE packet pass-through
Funkcje Quality of Service
- 4 kolejki priorytetów dla każdego portu
- Klasyfikacja ruchu - IEEE 802.1p CoS, IP TOS / DSCP to 802.1p priority mapping, w oparciu o porty
- Strict priority oraz Weighted Round Robin (WRR) CoS
- QoS dla połączeń głosowych
Multicast
- Obsługa IGMP Snooping v1/ v2
- IGMP Snooping v2 fast leave
- Tryb Querier
Bezpieczeństwo
- Kontrola dostępu 802.1x w oparciu o porty
- Autoryzacja dla użytkowników RADIUS
- Lista kontroli dostępu w warstwach L3 / L4
- Filtrowanie MAC oraz przypisywanie źródłowych adresów IP-MAC do portów
- Zabezpieczenie dla portów
Zarządzanie
- Interfejs zarządzanie - Wiersz poleceń Telnet, Przeglądarka sieciowa, SNMP v1, v2c, v3, Obsługa SSL
- Klient DHCP
- DHCP Option82 oraz DHCP Relay
- Obsługa SNTP
- Wbudowany klient TFTP
- Aktualizacja Firmware poprzez TFTP/HTTP
- Wgrywanie konfiguracji poprzez TFTP/HTTP
- Cztery grupy 1,2,3,9 (historia, statystyki, alarmy, zdarzenia) wbudowanych agentów zdalnie monitorujących sieć (RMON)
- SNMP trap
- Zdalny serwer syslog
- Protokół LLDP
- Funkcja Ping
- Przycisk Reset
- Port konsoli RS-232 DB9
- Kontrola uprawnień użytkowników
System redundantnego zasilania
- Slot na dodatkowy zasilacz 100~240V AC
- Aktywne zabezpieczenie przed awarią zasilania
|
Model |
VDL-2420MR |
|
Specyfikacja sprzętowa |
|
|
Interfejs VDSL |
24 x VDSL2 RJ-21 (Telco-50) |
|
Porty 1000Mbps |
2 x 10/100/1000Mbps RJ-45 Auto-negocjacja, Auto MDI/MDI-X |
|
Sloty SFP/mini-GBIC |
2 x 1000Base-SX/LX/BX, współdzielone z portami 25~26 |
|
Port konsoli |
1 x RS-232 szeregowy (DB9, 57600, N, 8, 1) |
|
Zabezpieczenie przed przepięciem |
3KV |
|
Architektura przełącznika |
Store-and-Forward |
|
Matryca przełączająca |
8.8Gbps / nie blokująca |
|
Przepustowość |
6.547Mpps @64Bytes |
|
Tablica adresów |
8K wpisów |
|
Bufor |
512KB |
|
Maksymalna wielkość ramki |
9KB |
|
Kontrola przepływu |
Back pressure dla Half-Duplex IEEE 802.3x Pause Frame dla Full-Duplex |
|
LED |
System: Power, SYS Status Alert: FAN 1, FAN 2, Power 1, Power 2 VDSL: VDSL Link/Sync. Gigabit Port: 1000 Link/Active, 100 Link/Active |
|
Przycisk reset |
< 5 sek: System reboot> 10 sek: Ustawienia fabryczne |
|
Wymiary (Sz. x Gł. x Wys.) |
440 x 300 x 44 mm, 2U |
|
Waga |
6.4kg |
|
Zasilanie |
AC: 100~240V AC, 50-60 Hz DC: opcjonalny moduł zasilania DC |
|
Zużycie energii |
130W / 404 BTU/godz. maks. |
|
Funkcje VDSL2 |
|
|
Standard VDSL2 |
Zgodność z ITU-T G.993.2. Opcjonalne pasma VDSL (25K do 138K Hz) ITU-T G.994.1: Handshake dla każdego obwodu DMT xDSL ITU-T G.997.2: Zarządzanie dla każdego obwodu DMT xDSL |
|
Band Plan |
Wybieralny dla każdego portu Band plan A:- Profile 998, Annex A of G.993.1; dla połączeń symetrycznych Band plan B: - Profile 997, Annex B of G.993.1 ; dla połączeń asymetrycznych |
|
Profile |
8a / 8b / 8c / 8d / 12a / 12b / 17a / 30a |
|
Szablony VDSL2 |
Konfigurowalne dla linii Konfigurowalne dla alarmów |
|
Kodowanie |
VDSL-DMT |
|
Dostosowywanie przepustowości |
Ręczne RaInit Dynamiczne |
|
Przywracanie zasilania |
Downstream Power Back-Off (DPBO) PSD Upstream Power Back-Off (UPBO) PSD |
|
Dodatkowe funkcje |
Ograniczanie pasma Docelowe SNR (signal to Noise Ratio) POTS voices pass through |
|
Splitter POTS |
Zgodny z ETSI TS 101 952-1-1 option A Pasywny, działa bez zasilania |
|
Funkcje warstwy 2 |
|
|
Interfejs zarządzania |
Konsola, Telnet, Przeglądarka sieciowa, SSL, SNMPv1 / v2c / v3 |
|
Konfiguracja portów Gigabit |
Włączony/wyłączony Auto-negocjacja10/100/1000Mbps full oraz half duplex kontrola przepływu włączona/wyłączona |
|
Status portów |
Tryb duplex, połączenia, kontrola przepływów, auto negocjacja, magistrala dla każdego portu |
|
Dublowanie portów |
TX / RX / Obydwa 1 do 1 |
|
Kontrola pasma |
Limitowanie dla ruchu wychodzącego i przychodzącego Porty Gigabit: • krok co 128Kbps Porty VDSL2: • krok co 4kbps |
|
VLAN |
IEEE 802.1Q Tag-based VLAN, do 256 grup VLAN, 4041 VLAN ID Port-based VLAN GVRP, do 128 dynamicznych grup VLAN Tunelowanie Q-in-Q Private VLAN Edge (PVE / Protected port) Asymmetric VLAN |
|
Protokół Spanning Tree |
IEEE 802.1D Spanning Tree IEEE 802.1s Multiple Spanning Tree Do 16 MST (0~15) |
|
Magistrala |
Statyczny Port Trunk IEEE 802.3ad LACP (Link Aggregation Control Protocol) Do 13 grup po 8 portów |
|
QoS |
4 kolejki priorytetów Klasyfikacja ruchu - Port - 802.1p - pole DSCP/TOS VoIP QoS |
|
IGMP Snooping |
IGMP (v1/v2) Snooping, do 256 grup multicast |
|
Lista kontroli dostępu |
IP-based warstwa 3 / 4 ACL Do 200 wpisów |
|
Bezpieczeństwo |
Zabezpieczenie portów – do 64 wpisów na port Statyczny MAC, filtrowanie MAC – do 256 wpisów IP/MAC Binding Kontrola dostępu IEEE 802.1X z autoryzacją EAP-MD5 / EAP-TLS / EAP-PEAP |
|
SNMP MIB |
RFC-1213 MIB-II RFC-2863 Interface MIB RFC-2665 EtherLike MIB RFC-1493 Bridge MIB RFC-2819 RMON MIB (Group 1, 2, 3,9) RFC-2737 Entity MIB RFC 5650 VDSL2 MIB |
|
Zgodność ze standardami |
|
|
Certyfikaty |
FCC Part 15 Class A, CE |
|
Standardy |
IEEE 802.3：10Base-T IEEE 802.3u：100Base-TX IEEE 802.3z：1000Base- SX / LX IEEE 802.3ab：1000Base-T IEEE 802.3x：Flow Control and Back pressure IEEE 802.3ad：Link Aggregation Control Protocol (LACP) IEEE 802.1D：Spanning tree protocol IEEE 802.1s：Multiple Spanning tree protocol IEEE 802.1p：Class of service IEEE 802.1Q：VLAN tagging IEEE 802.1x：Port-based authentication network control ITU-T：G.997.1 G.993.2 VDSL2 (Profile 30a Support), Annex A RFC 768：UDP RFC 783：TFTP RFC 791：IP RFC 792：ICMP RFC 854：Telnet RFC 2068：HTTP RFC 1112：IGMP version 1 RFC 1157：SNMPv1 RFC 1902：SNMPv2 RFC 2236：IGMP version 2 RFC 5424：Syslog |
|
Okablowanie |
• VDSL2: TP (AWG24 lub nowsze) do 1.4km • 10/100Base-TX: 2-Pair UTP Cat.5, do 100m (328ft) • 1000Base-T: 4-pair UTP Cat.5E, do 100m • 1000Base-SX: 50/125µm oraz 62.5/125µm światłowód do 550m • 1000Base-LX: 9/125µm światłowód do 10km 50/125µm oraz 62.5/125µm do 550m |
|
Środowisko pracy |
|
|
Temperatura |
0~50 stopni C |
|
Wilgotność |
5~95% (bez kondensacji) |

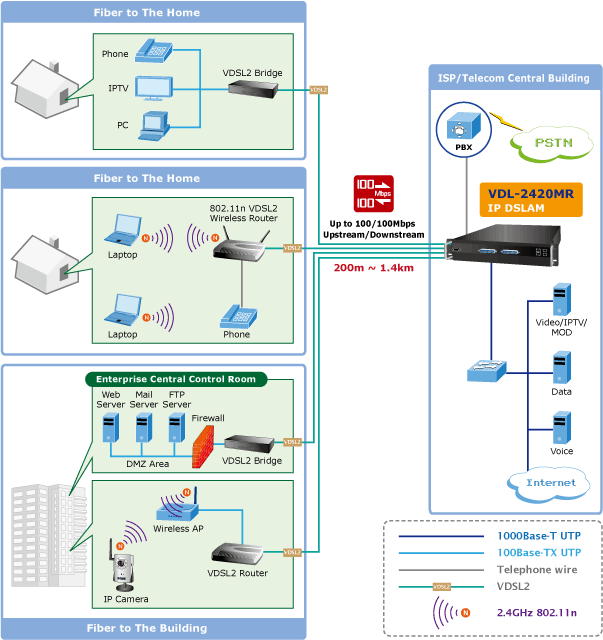

Doskonałe rozwiązanie dla dostawców usług szerokopasmowych
VDL-2420MR oferuje połączenie symetryczne 100/100Mbps na dystans do 300m. Dzięki 24 portom abonenckim z wbudowanymi splitterami POTS pozwala na tworzenie połączeń o wysokiej przepustowości z wykorzystaniem istniejących linii telefonicznych bez zakłócania połączeń głosowych. Zastosowanie różnych modułów światłowodowych SFP oraz WDM pozwala na zbudowanie sieci FTTH (Fiber to the Home), FTTC (Fiber to the Curb) lub FTTB (Fiber to the Building) w zależności od potrzeb. VDL-2420MR jest doskonałym rozwiązaniem dla zastosowań FTTx (Fiber to the Building, Fiber to the Campus, Fiber to the Node), urządzenie obsługuje technologię VDSL2 z wykorzystaniem istniejących linii telefonicznych i rozwiązuje problem “ostatniej mili” od węzła sieci dostawcy usług internetowych do budynku użytkownika.

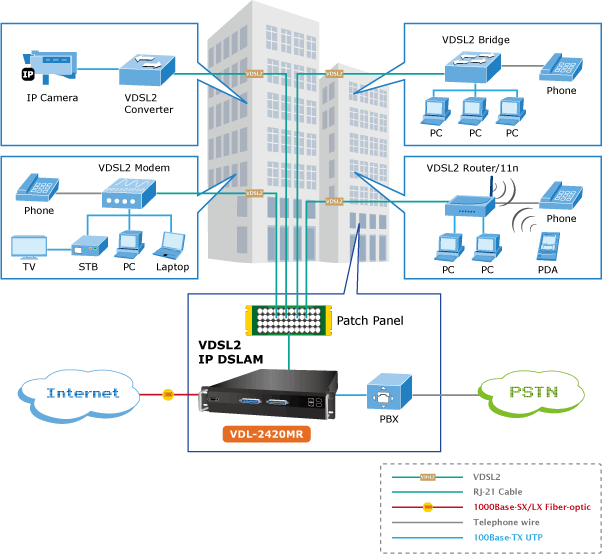

Zastosowania MTU / MDU
PLANET VDL-2420MR w połączeniu z konwerterami serii VC-23x VDSL2 to najlepsze rozwiązanie, aby szybko stworzyć sieć o wysokiej przepustowości z wykorzystaniem istniejącej infrastruktury telefonicznej. Budowa sieci IP jest szybka i nie wymaga nowego okablowania. Dzięki przepustowości 100/100Mbps VDL-2420MR umożliwia wprowadzenie sieciowych usług multimedialnych, takich jak VOD (Video on Demand), Voice over IP, wideo telefonia, IPTV, itd. VDL-2420MR zapewnia wystarczającą przepustowość dla urządzeń “triple play”.
