VD-C016P

Stosując parę konwerterów VC-102 Master – Slave można uzyskać asymetryczny transfer na poziomie do 15/17 Mbps, a przy prędkości 5/5 Mbps w obydwóch kierunkach można osiągnąć dystans do 1,5 km. Takie rozwiązanie plus możliwość konfiguracji nadaje się idealnie do rozszerzania zasięgu istniejącej sieci Ethernet ograniczanej standardowymi 100 metrowymi odcinkami przewodów sieciowych.

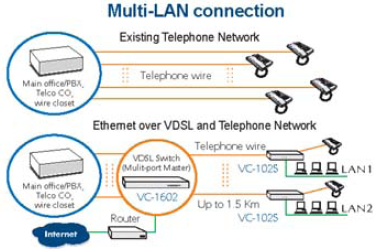

Stosując przełącznik VDSL VC-1602 w połączeniu z nowoczesnymi konwerteami VC-102 otrzymuje się, najnowocześniejsze rozwiązanie z ogromnymi perspektywami na przyszłość w zakresie realizacji kompleksowych usług sieciowych: rozprowadzanie danych cyfrowych, głosu i wideo do abonentów w oparciu o jednolitą sieć. VC-1602 wraz z konwerterami VC-102 realizują szybki szerokopasmowy dostęp do sieci w oparciu o najnowsze zdobycze zaawansowanej technologii, przy jednoczesnym niewygórowanym nakładzie finansowym. VC-1602 posiada nie tylko 16 portów VDSL, co daje możliwość dołączenia 16 odległych konwerterów VC-102S, ale także 2 sloty rozszerzające na moduły gigabitowe. A jeszcze do tego dwa porty RJ-45 przeznaczone do stakowania nawet 8 VC-1602. Potęgi możliwości takiego rozwiązania trudno nie zauważyć.

W pełni kompatybilne z modemami Cisco LRE CPE, produkty VDSL firmy Planet są idealną niedrogą alternatywą dla istniejących sieci Cisco LRE.



Moduły:

SWPTWGSWD1GT WGSW-D1 GT Moduł 1 port RJ-45 10/100/1000 Base-T (Gigabit Ethernet).

SWPTWGSWD1SX WGSW-D1 SX Moduł 1 port światłowodowy 1000 Base-SX, SC, Multi-Mode (Gigabit Ethernet).

SWPTWGSWD1LX WGSW-D1 LX Moduł 1 port światłowodowy 1000 Base-LX, SC, Multi-Mode/Single-Mode (Gigabit Eth.).

• Kompatybilne z Cisco LRE CPE.
• Zgodne ze standardem IEEE 802.3, IEEE 802.3u, IEEE 802.3ab/z, IEEE 802.3x I IEEE 802.1Q.
• 5 trybów transmisji.
• Zastosowana modulacja QAM.
• Zrealizowany w oparciu o mechanizm FDD (Frequency Division Duplexing).
• Bazuje na mechanizmie „store & forward”.
• Zarządzany z konsoli, przeglądarki Web, Telnet, SNMP.
• Tablica MAC adresów 6 k wpisów, bufor danych 384 kB.
• Obsługuje do 255 VLAN (802.1Q).
• Obsługuje QoS z dwoma poziomami priorytetów.
• IGMP snooping.
• Dublowanie portów w celu diagnostycznego monitorowania portów.
• Sterowanie pasmem portów ( 10%, 20%, … 100%).
• Zdalne włączanie i wyłączanie portów.
• Możliwa jednoczesna transmisja głosu (jednoczesne połączenie telefoniczne).
• Obsługuje transmisję pakietów o wielkości 1536 bajtów.
• Zestaw diod LED dla szybkiej kontroli i diagnozy stanu urządzenia.
• Dodatkowe porty do stakowania – długość przewodów stakujących do 800m.



Produkt	Inteligentny, zarządzany, stakowalny przełącznik 16 portów VDSL, 2 porty RJ-45, 2 sloty na moduły rozszerzające.
Model	VC-1602
Standardy	IEEE 802.3 10 Base-T Ethernet RFC 791 IP IEEE 802.3u 100 Base-TX Fast Ethernet RFC 792 ICMP IEEE 802.3ab 1000 Base-TX Fast Ethernet RFC 826 ARP IEEE-802.3x flow control RFC 854 Telnet IEEE 802.1Q VLAN tag RFC 2068 HTTP IEEE 802.1p QoSt RFC 783 TFTP RFC 768 UDP RFC 2236 IGMP v.2
Wskaźniki wizualne	Diody LED:Power, Master, Satus, LNK/Act dla każdego z portów, LNK/Act dla każdego modułu, LNK dla portu stakującego.
Konfiguracja - zarządzanie	Przeglądarka Web, konsola, Telnet i SNMP
Tablica MAC adresów	6 k wpisów
Bufor danych	384 kB
Porty	Telco-50 (RJ-21) obsługujący 16 linii VDSL 2 * RJ-45 do stakowania 2 sloty na moduły rozszerzające 1 * RS-232, DB-9 port konsoli
Przewody	10 Base-T: skrętka 2-parowa UTP kat. 3, 4, 5 maks. 100 m 100 Base-TX: skrętka 2-parowa UTP kat. 5 maks. 100 m 1000 Base-T: skrętka 2-parowa UTP kat. 5 maks. 100 m 1000 Base-SX: światłowód 50/125 i 62,5/125 um maks. 550 m 1000 Base-LX: światłowód 50/125 i 62,5/125 um maks. 550 m światłowód 9/125 maks. 10 km VDSL: skrętka miedziana telefoniczna lub ISDN (AWG26 lub lepsza) maks. 1,5 km
Dopuszczalne odległości (przewód AWG26)	ANSI: Połączenie asymetryczne 15/4 Mbps - maks.1,25 km ETSI: Połączenie asymetryczne 11/4 Mbps - maks.1,25 km VE-5: Połączenie symetryczne 5/5 Mbps - maks.1,5 km VE-10: Połączenie symetryczne 11/11 Mbps - maks.1,25 km VE-15: Połączenie asymetryczne 17/15 Mbps - 1,05 km
Zasilanie	Wewnętrzny zasilacz AC 100-230 V AC / 50-60 Hz
Wymiary	19” 1U 440 x 285 x 44 mm (Sz x Gł x Wys)
Materiał obudowy	Metal
Warunki pracy	Temperatura: 0 do 50 st.C, Wilgotność: 0 - 90 % bez kondensacji
Warunki składowania	Temperatura: -20 do 70 st.C, Wilgotność: 0 - 90 % bez kondensacji
Certyfikaty	CE
