VC-2400MR

Każdy z interfejsów VDSL2 przełącznika VC-2400MR to dwa porty telefoniczne - jeden dla połączenia VDSL2, a drugi dla linii POTS. Dzięki wbudowanemu splitterowi POTS, możliwe jest współdzielenie analogowych połączeń głosowych z transmisją danych bez zakłóceń.

Szybkie połączenie do ISP / urządzeń Triple Play

VC-2400MR obsługuję technologię EoVDSL (Ethernet over VDSL) o wysokiej przepustowości do 100Mbps co pozwala na korzystanie z internetowych usług multimedialnych takich jak VOD (wideo na żądanie), telefonia VoIP, wideo telefonia, IPTV/HDTV, itp. VC-2400MR zapewnia wystarczającą przepustowość dla urządzeń “triple play” w systemach domowej rozrywki i komunikacji.

Klasyfikacja ruchu QoS

VC-2400MR posiada liczne funkcje QoS takie jak przydzielanie priorytetów ruchu w oparciu o porty, zgodnie z 802.1p oraz IP TOS/DSCP. Gwarantuje to najlepszą przepustowość dla zastosowań VoIP i strumieniowego wideo i pozwala na możliwie najlepsze wykorzystanie zasobów sieciowych.

Konfigurowalna przepustowość VDSL2

Poprzez interfejs zarządzania, administrator może kontrolować szybkość przesyłania danych dla każdego interfejsu VDSL2. Dzięki temu można od razu zwiększyć lub zmniejszyć pasmo dla danego portu w zależności od potrzeb klientów.

Efektywne zarządzanie

Efektywne zarządzanie przełącznikiem VC-2400MR jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do funkcji i ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do VC-2400MR może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń w trybie SSL szyfrujących zawartość pakietów podczas każdej sesji.

Bogate funkcje w warstwie 2

VC-2400MR umożliwia konfigurowanie podstawowych funkcji takich jak szybkość portów, łączenie portów w magistrale, IEEE 802.1Q VLAN oraz Q-in-Q VLAN, dublowania portów, Rapid Spanning Tree oraz listy kontroli dostępu ACL. Dodatkowo urządzenie obsługuje IGMP snooping, QoS (Quality of Service), broadcast storm oraz kontrolę pasma.

Wysoka niezawodność gwarantująca ciągłość pracy

Przełącznik VC-2400MR obsługuje system redundantnego zasilania z możliwością wymiany zasilacza na zasadzie “hot-swap”. Standardowo został wyposażony w jeden zasilacz 100~240V AC i jeden dodatkowy slot na zasilacz 100-240V AC. Ciągłość zasilania gwarantuje nieprzerwaną pracę a co za tym idzie wysoką integralność danych w sieci.

Monitorowanie temperatury i statusu wentylatorów

Przełącznik został wyposażony w czujnik temperatury oraz czujniki wentylatorów gwarantując niezawodną pracę. W przypadku wykrycia podwyższonej temperatury lub zatrzymania wentylatorów, w interfejsie zarządzania zostaje wyświetlona odpowiednia informacja, co pozwala na efektywną kontrolę pracy urządzenia.

Interfejs VDSL

• 24 porty RJ-21(Telco-50) Full-Duplex VDSL
• 24 porty RJ-21(Telco-50) dla linii POTS
• Splitter POTS dla każdego portu VDSL
• Łącze do urządzeń VC-231 / VC-234 / VC-230N CPE Bridge
• Automatyczna szybkość dla połączeń VDSL2 (w zależności od odległości i jakości kabla)

Interfejs Ethernet

• 2 porty 10/100/1000Mbps TP RJ-45 współdzielone ze slotemi SFP
• Auto-MDI/MDI-X dla portów Gigabit RJ-45

Funkcje VDSL2

• Standard ITU-T G.993.2 VDSL2
• Kodowanie DMT (Discrete Multi-Tone) dla VDSL
• Przepustowość do 100/100Mbps w łączu symetrycznym
• Zasięg do do 1.4km po linii telefonicznej
• Konfigurowalna docelowa przepustowość oraz odstęp sygnału od szumu
• Wbudowane zabezpieczenie przed przepięciami
• Współdzielenie głosu i danych po kablu telefonicznym
• Wybór przepustowości do i od użytkownika dla każdego portu

Funkcje warstwy 2

• Wysokowydajna architektura Store & Forward, filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Broadcast / Multicast / Unicast storm control
• Obsługa VLAN

- IEEE 802.1Q Tag-based VLAN

- Port-based VLAN

- Q-in-Q tunneling (VLAN Stacking)

- GVRP

- Private VLAN Edge (PVE / Protected port)

• Łączenie portów w magistrale

- IEEE 802.3ad LACP (Link Aggregation Control Protocol)

- Cisco ether-channel (Static Trunk)

• Protokół Spanning Tree

- STP, IEEE 802.1D (Classic Spanning Tree Protocol)

- MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, Spanning Tree by VLAN)

• Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

• 4 kolejki priorytetów dla każdego portu
• Klasyfikacja ruchu:

- IEEE 802.1p CoS

- IP TOS / DSCP to 802.1p priority mapping

- w oparciu o porty

• Strict priority oraz Weighted Round Robin (WRR) CoS
• QoS dla połączeń głosowych

Multicast

• Obsługa IGMP Snooping v1/ v2
• IGMP Snooping v2 fast leave
• Tryb Querier

Bezpieczeństwo

• Kontrola dostępu 802.1x w oparciu o porty
• Autoryzacja dla użytkowników RADIUS
• Lista kontroli dostępu w warstwach L3 / L4
• Filtrowanie MAC oraz przypisywanie źródłowych adresów IP-MAC do portów
• Zabezpieczenie dla portów

Zarządzanie

• Interfejs zarządzanie

- Wiersz poleceń Telnet

- Przeglądarka sieciowa

- SNMP v1, v2c, v3

- Obsługa SSL

• Klient DHCP
• Protokół LLDP ułatwiający zarządzanie
• DHCP Option82 oraz DHCP Relay
• Wbudowany klient TFTP
• Aktualizacja Firmware poprzez TFTP/HTTP
• Wgrywanie konfiguracji poprzez TFTP/HTTP
• Cztery grupy 1,2,3,9 (historia, statystyki, alarmy, zdarzenia) wbudowanych agentów zdalnie monitorujących sieć (RMON)
• SNMP trap
• Funkcja Ping
• Przycisk Reset
• Port konsoli RS-232 DB9

System redundantnego zasilania

• Slot na dodatkowy zasilacz 100~240V AC
• Aktywne zabezpieczenie przed awarią zasilania

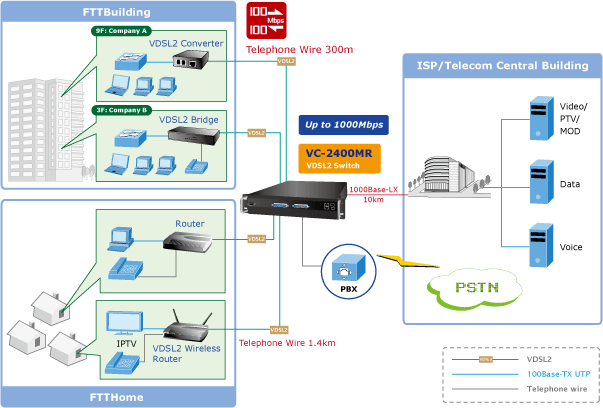

„Ostatnia mila” w zastosowaniach FTTx

VC-2400MR oferuje połączenie symetryczne 100/100Mbps na dystans do 300m. Dzięki interfejsowi SFP na 2 moduły mini-GBIC 1000Base-SX/LX, zasięg sieci może zostać zwiększony do 550 metrów (światłowód Multi-mode) lub do 10/50/70/120 kilometrów (światłowód Single-mode). Zastosowanie różnych modułów SFP oraz WDM pozwala na zbudowanie sieci FTTH (Fiber to the Home), FTTC (Fiber to the Curb) lub FTTB (Fiber to the Building) w zależności od potrzeb. VC-2400MR jest doskonałym rozwiązaniem dla zastosowań FTTx (Fiber to the Building, Fiber to the Campus, Fiber to the Node), urządzenie obsługuje technologię VDSL2 z wykorzystaniem istniejących linii telefonicznych i rozwiązuje problem “ostatniej mili” od węzła sieci dostawcy usług internetowych do budynku użytkownika.

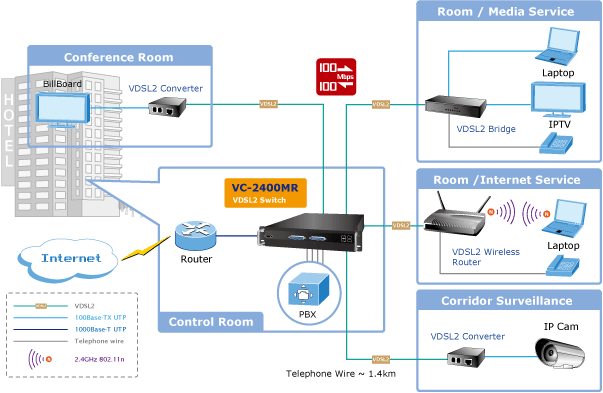

Zastosowania MTU / MDU

PLANET VC-2400MR w połączeniu z konwerterami serii VC-23x VDSL2 to najlepsze rozwiązanie, aby szybko stworzyć sieć o wysokiej przepustowości z wykorzystaniem istniejącej infrastruktury telefonicznej. Budowa sieci IP jest szybka i nie wymaga nowego okablowania. Dzięki przepustowości 100/100Mbps konwerter VC-234 umożliwia wprowadzenie sieciowych usług multimedialnych, takich jak VOD (Video on Demand), Voice over IP, wideo telefonia, IPTV, itd. VC-2400MR zapewnia wystarczającą przepustowość dla urządzeń “triple play”.
