4 portowy konwerter Ethernet over VDSL2
Wysokowydajne rozwiązanie Ethernet over VDSL
PLANET VC-204 jest wysokowydajnym konwerterem Ethernet-over-VDSL2. Opiera się na dwóch technologiach sieciowych Ethernet oraz VDSL2 (Very-high-data-rate Digital Subscriber Line 2). Ta ostatnia gwarantuje najszybsze możliwe połączenia poprzez istniejące miedziane sieci telefoniczne. VC-204 obsługuje asymetryczne połączenia 100/55Mbps na odległość do 200m oraz 25/4Mbps na odległość 1,6km z wykorzystaniem zwykłej linii telefonicznej.
Integracja z istniejącą siecią telefoniczną
Konwerter Long Reach Ethernet (LRE) Planet VC-204 posiada cztery porty RJ-45 Ethernet oraz dwa łącza telefoniczne RJ-11 – jedno dla połączenia VDSL oraz jedno dla standardowej linii POTS. Korzystanie ze standardowej linii telefonicznej jest możliwe dzięki wbudowanemu splitterowi POTS. Nie ma potrzeby zmieniania istniejącego okablowania. Wystarczy połączyć urządzenie poprzez port RJ-11 z istniejącą siecią telefoniczną, aby uzyskać wysoko wydajne połączenie VDSL2. Jest to idealne rozwiązanie aby rozszerzyć możliwości istniejącej sieci Ethernet.
Umożliwia korzystanie z wymagających usług ISP / Triple Play
Dzięki wysokiej przepustowości do 100/55Mbps w połączeniu asymetrycznym VC-204 pozwala na korzystanie z internetowych usług multimedialnych takich jak VOD (wideo na żądnie), telefonia VoIP, wideo telefonia, IPTV, itp. VC-204 zapewnia wystarczającą przepustowość dla urządzeń “triple play” w systemach domowej rozrywki i komunikacji.
Łatwa instalacja
Konwerter jest urządzeniem typu “plug and play”, nie ma potrzeby konfiguracji ani instalowania oprogramowania, ponadto jest w pełni zgodny z wieloma protokołami sieciowymi Co więcej, diagnostyczne diody LED na przednim panelu pozwalają na łatwe sprawdzenie stanu urządzenia, portów i całego systemu. Konwerter umożliwia również ustawienie trybu pracy za pomocą przełącznika DIP – tryb CPE przeznaczony do pracy po stronie klienta oraz CO używany po stronie centralnej (CO). Ustawienie pary konwerterów dla połączenia point-to-point, wymaga włączenia trybu CPE dla jednego z konwerterów oraz trybu CO dla drugiego.
Wysoka przepustowość do użytkownika i do sieci
VC-204 obsługuje symetryczne (Plan 997) i asymetryczne (Plan 998) pasmo transmisji dla wysyłania i odbioru. Pasmo symetryczne zapewnia transmisje do użytkownika i do sieci z tymi samymi prędkościami. Z kolei transmisja asymetryczna jest zalecana przy niewielkich dystansach i pracy konwertera po stronie centralnej (CO). VC-204 w trybie symetrycznym zapewnia lepszą przepustowość do sieci, a w trybie asymetrycznym lepszą przepustowość do użytkownika.
- Oszczędne rozwiązanie VDSL2 CO / CPE bridge
- Wybór trybu CO / CPE poprzez przełącznik DIP
- Symetryczne (Plan 997) i asymetryczne (Plan 998) pasmo transmisji dla wysyłania i odbioru
- Zgodność ze standardami IEEE 802.3, IEEE 802.3u oraz IEEE 802.3x
- Modulacja DMT (Discrete Multi-Tone)
- Back pressure dla Half Duplex oraz kontrola przepływu IEEE 802.3x Pause frame dla Full Duplex
- Wbudowany splitter POTS
- Dwa łącza RJ-11 dla połączenia VDSL oraz standardowej linii POTS
- Połączenia głosowe i danych mogą być współdzielone na istniejącej linii telefonicznej
- Obsługa pakietów do 1536 bajtów oraz IEEE 802.1Q VLAN tag transparent
- Samodzielny transceiver VDSL2
- Minimalny czas instalacji (Plug-and-Play)
- Możliwość wyboru przepustowości danych oraz wartości SNR
- Diody LED ułatwiające diagnostykę sieci
|
Specyfikacja sprzętowa |
||
|
Wymiary (Wys. x Szer. x Gł.) |
155 x 86 x 26 mm |
|
|
Waga |
0.38 kg |
|
|
Zasilanie |
5V DC 2A |
|
|
Temperatura pracy |
0~50 stopni C |
|
|
Temperatura składowania |
-25~70 stopni C |
|
|
Wilgotność pracy |
10% do 90% , relatywna, bez kondensacji |
|
|
Wydajność |
• Pełen VDSL2 do: • Tryb asymetryczny - 200m -> 100/55Mbps - 400m -> 90/50Mbps - 600m -> 70/40Mbps - 800m -> 60/25Mbps - 1000m -> 45/15Mbps - 1200m -> 35/10Mbps - 1400m -> 30/6Mbps - 1600m -> 25/4Mbps • Tryb symetryczny - 200m -> 90/90Mbps - 400m -> 90/90Mbps - 600m -> 70/70Mbps - 800m -> 55/50Mbps - 1000m -> 40/35Mbps - 1200m -> 30/25Mbps - 1400m -> 25/20Mbps - 1600m -> 20/15Mbps |
|
|
Kodowanie |
• VDSL-DMT - ITU-T G.993.1 VDSL - ITU-T G.997.1 - ITU-T G.993.2 VDSL2 (Profile 17a) |
|
|
Diody LED |
• Zasilanie • 4 dla RJ-11 / VDSL2 WAN : - Zielona, LNK / ACT - Zielona, SYNC - Zielona, tryb CO - Zielona, tryb CPE • 1 dla każdego portu RJ-45 10/100Base-TX - Zielona, LNK / ACT |
|
|
Okablowanie |
• 10Base-T: 2-pary UTP kat.3,4,5 do 100m • 100Base-TX: 2-pary UTP kat.5, do 100m • VDSL: para telefoniczna (AWG24 lub lepszy) do 1.2km |
|
|
Porty |
10/100Base-TX: 4 x RJ-45, auto negocjacja oraz Auto-MDI / MDI-XVDSL: 1 x RJ-11Telefon: 1 x RJ-11, wbudowany splitter POTS |
|
|
Przełącznik DIP |
4 pozycyjny przełącznik DIP |
|
|
Funkcjonalność |
• tryb CO / CPE • Tryby fast oraz interleaved • Wybór przepustowości • Wybór trybu SNR |
|
|
Specyfikacja przełącznika |
||
|
Architektura |
Store-and-Forward |
|
|
Tablica adresów |
2k wpisów |
|
|
Kontrola przepływu |
Back pressure dla half duplex IEEE 802.3x Pause Frame dla full duplex |
|
|
Matryca przełączająca |
1.6Gbps |
|
|
Przepustowość (pakiety na sek.) |
11.9Mpps |
|
|
Okablowanie |
10/100Base-TX: 2-pary UTP kat. 3,4, 5 (100m, max.) EIA / TIA-568 100-ohm STP (100m, max.) |
|
|
Standardy |
||
|
Certyfikaty |
FCC Part 15 Class A, CE |
|
|
Zgodność ze standardami |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX ITU-T - G.993.1 (VDSL) - G.997.1 - G.993.2 VDSL2 (Profile 17a ) |
|

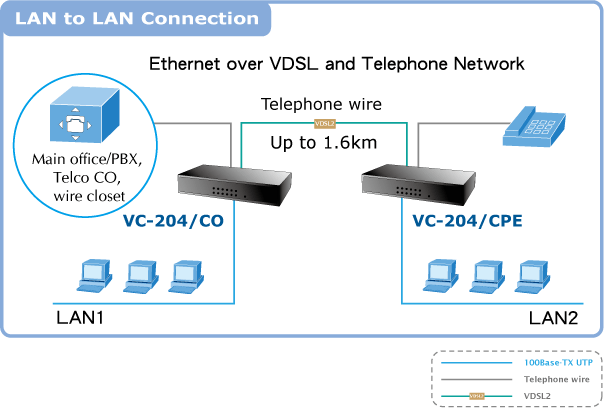

Zwiększenie zasięgu sieci Ethernet
Para konwerterów VC-204 jest doskonałym rozwiązaniem zwiększającym zasięg sieci Ethernet poprzez istniejące okablowanie telefoniczne. Wykorzystując parę miedzianych przewodów telefonicznych AWG-24, można łatwo połączyć dwa segment sieci Ethernet z przepustowością 100/55Mbps. Nie zakłóca to normalnej pracy standardowej linii telefonicznej.

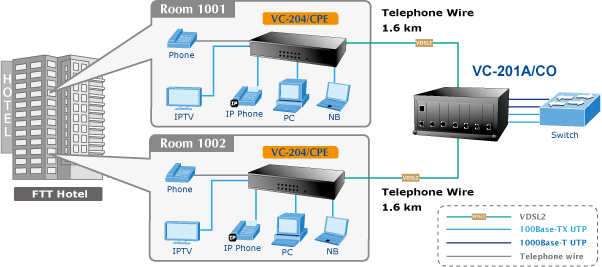

Zastosowania MTU / MDU
VC-204 jest najlepszym rozwiązaniem pozwalającym na szybkie i oszczędne wdrożenie usług sieciowych wymagających dużej przepustowości, z wykorzystaniem istniejącego okablowania telefonicznego. Instalacja sieci IP jest prosta i nie wymaga prowadzenia nowego okablowania. Dzięki wystarczającej przepustowości 100/55Mbps konwerter VC-204 umożliwia wprowadzenie sieciowych usług multimedialnych, takich jak VOD (Video on Demand), Voice over IP, wideo telefonia, IPTV, itd.

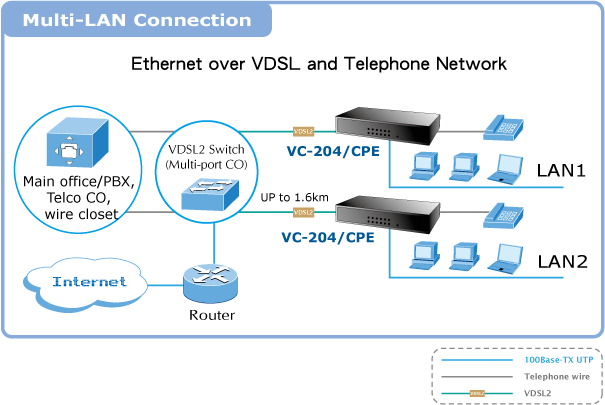

„Ostatnia mila” w zastosowaniach FTTx
VC-204 jest doskonałym rozwiązaniem dla zastosowań FTTx (Fiber to the Building, Fiber to the Campus, Fiber to the Node), urządzenie obsługuje technologię VDSL2 z wykorzystaniem istniejących linii telefonicznych i rozwiązuje problem “ostatniej mili” od węzła sieci dostawcy usług internetowych do budynku użytkownika. Porty 10/100Mbps konwertera VC-204 mogą zostać bezpośrednio podłączone do komputera PC lub urządzeń Ethernet takich jak przełączniki lub routery szerokopasmowe.
