SGSW-2840P4

Bogate funkcje w warstwie 2

SGSW-2840P4 pozwala na konfigurację podstawowych funkcji, takich jak szybkość portów, łączenie portów w magistrale, VLAN, protokół Spanning Tree, funkcje QoS, kontrola pasma oraz IGMP Snooping. Urządzenie obsługuje IEEE 802.1Q Tagged VLAN a maksymalna ilość grup VLAN wynosi 256. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów. Pozwala on na stworzenie do dwunastu grup portów po maksymalnie 8 portów w każdej, oraz obsługuje funkcje zapobiegania awarii łącza.

Podstawowe funkcje przełącznika to między innymi

• Zasilanie 802.3af Power over Ethernet
• Obsługa 802.1Q VLAN
• IGMP Snooping
• SNMP oraz SNMP Trap
• Lista kontroli dostępu ACL
• Autoryzacja 802.1x / RADIUS
• Protokoły SSH / SSL
• 802.1s Multiple Spanning Tree
• Zaawansowane funkcje QoS.

Doskonała kontrola ruchu

PLANET SGSW-2840P4 posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy Network Service Provider. Gwarantują one również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie grupą przełączników

SGSW-2840P4 może być wykorzystany jako pojedynczy przełącznik, ale umożliwia również stakowanie IP, które pozwala administratorowi na łatwą konfigurację do 36 połączonych przełączników PoE poprzez pojedynczy adres IP, bez konieczności łączenia się z każdym z osobna. Efektywne zarządzanie przełącznikiem jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do SGSW-2840P4 może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń w trybach SSL oraz SSH szyfrujących zawartość pakietów podczas każdej sesji.

Wysokie bezpieczeństwo

PLANET SGSW-2840P4 oferuje listę kontroli dostępu (ACL) zapewniającą pełne bezpieczeństwo. Mechanizmy bezpieczeństwa zawierają bazującą na portach autoryzację użytkowników i urządzeń w standardzie 802.1x. Zabezpieczenia bazujące na portach efektywnie limitują liczbę klientów mających dostęp do sieci poprzez przełącznik. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Elastyczność i możliwość rozbudowy

Cztery sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 1000Base-SX/LX oraz WDM SFP (Small Factor Pluggable). Zasięg może wynosić od 550 metrów (światłowód Multi-Mode) do ponad 10/30/50/70/120 kilometrów (światłowód Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Porty

• 24 porty 10/100Mbps Fast Ethernet
• 4 współdzielone porty TP/SFP 10/100/1000Mbps, SFP (Mini-GBIC) z obsługą 100/1000 Dual Mode
• Port konsoli RS-232 DB9 umożliwiający konfigurację przełącznika

Funkcje PoE

• Zgodny ze standardem IEEE 802.3af Power over Ethernet End-Span PSE
• Zasilanie do 24 urządzeń 24 IEEE 802.3af
• Obsługa zasilania PoE do 15.4 W na każdym porcie PoE
• Automatyczna detekcja zasilanych urządzeń (PD)
• Zabezpieczenie obwodu zapobiega interferencji pomiędzy portami
• Zdalne zasilanie na odległość do 100m
• Zarządzanie PoE: Całkowity limit zasilania; Włączanie/ wyłączanie PoE dla każdego portu; Priorytety zasilania; Limit zasilania dla każdego portu; Detekcja klasyfikacji PD

Funkcje warstwy 2

• Zgodny ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
• Każdy port 10Base-T / 100Base-TX oraz 1000Base-T obsługuje auto negocjację oraz tryby half / full duplex
• Każdy port RJ-45 posiada automatyczne rozpoznawanie MDI/MDI-X
• Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
• Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Tablica adresów MAC – 8k wpisów, automatyczne zapamiętywanie i odświeżanie
• 2Mbit wbudowanej pamięci bufora pakietów
• Obsługa 802.1q Tagged VLAN, IEEE 802.1v Protocol based VLAN, tunelowania Q-in-Q
• Obsługa protokołu GARP/GVRP umożliwiającego zarządzanie VLAN oraz (PVE Private VLAN)
• Do 255 grup VLAN, 4041 VLAN ID
• Łączenie portów w magistrale - do 12 grup, każda po maksymalnie 8 portów o łącznej przepustowości 1.6Gbps
• Protokół IEEE 802.3ad LACP oraz obsługa Cisco ether-channel
• Obsługa STP IEEE 802.1d, RSTP IEEE 802.1w oraz MSTP IEEE 802.1s Spanning Tree
• Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

• 4 kolejki priorytetów dla każdego portu
• Klasyfikacja ruchu IEEE 802.1p CoS, IP TOS / DSCP / IP Precedence, IP TCP / UDP
• Obsługa CoS Weighted Round Robin (WRR)
• Obsługa QoS oraz kontrola przepustowości dla każdego portu
• Reguły kształtowania ruchu dla każdego portu
• Voice VLAN Traffic QoS

Filtrowanie Multicast

• Obsługa IGMP Snooping v1 oraz v2
• Tryb Querier
• Multicast VLAN Registration

Bezpieczeństwo

• Kontrola dostępu 802.1x w oparciu o porty/ Autoryzacja w oparciu o adresy MAC
• Autoryzacja przez sieć
• Autoryzacja użytkowników RADIUS/TACACS+
• Lista kontroli dostępu ACL w oparciu o IP
• Lista kontroli dostępu ACL w oparciu o MAC
• Zabezpieczenie portów

Zarządzanie

• Przez sieć, Telnet, linie poleceń konsoli
• Dostęp poprzez SNMP v1, v2c oraz v3
• Obsługa SSH v1/v2, SSL v3
• Klient BOOTP oraz DHCP
• Wbudowany klient TFTP
• Aktualizacja oprogramowania Firmware przez TFTP
• Wgrywanie konfiguracji przez TFTP
• SNTP
• Logi wiadomość/zdarzenie/błąd/trap
• Zapisywanie logów do lokalnego pliku lub serwera syslog
• Obsługa Private Enterprise MIB
• Cztery grupy 1,2,3,9 (historia, statystyki, alarmy, zdarzenia) RMON
• Funkcja Ping
• Zarządzanie do 36 stakowanych przełączników pojedynczym IP

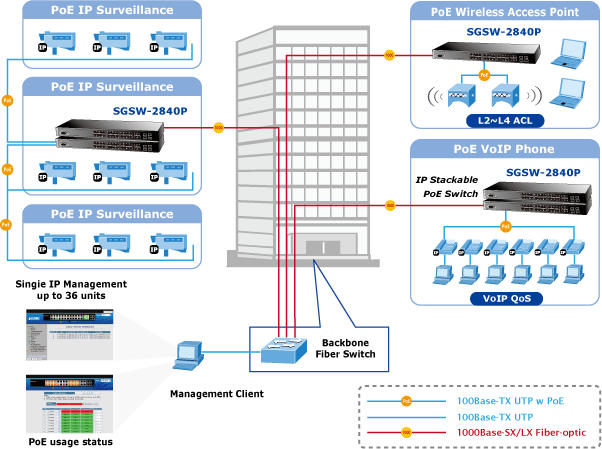

Przełącznik PoE oddziałowy/grupy roboczej

Dzięki 24 portom PoE, przełącznik SGSW-2840P4 umożliwia budowę centralnie zasilanej sieci telefonii IP, systemu zdalnego nadzoru opartego o kamery IP, lub grupy punktów dostępowych sieci bezprzewodowej. Na przykład, 24 kamery IP lub punkty dostępowe mogą zostać zainstalowane w firmie tworząc system zdalnego nadzoru lub środowisko sieci bezprzewodowej. NIe ma potrzeby instalacji dodatkowych gniazd zasilania, instalacja urządzeń sieciowych jest łatwa i szybka..

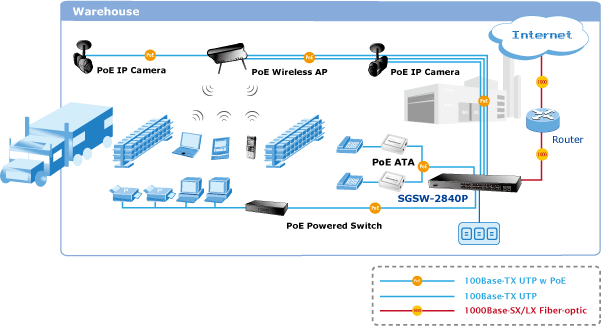

Fabryka / Magazyn

Systemy zdalnego nadzoru oparte na technologii IP stają się coraz powszechniejsze w fabrykach i magazynach, a wykorzystanie kamer IP z obsługą zasilania PoE znacząco ułatwia instalację w miejscach gdzie dostęp do gniazd sieciowych jest utrudniony, takich jak sufity czy fasady budynków. Dzięki przełącznikowi z obsługą PoE zarządzanemu centralnie, a także oferującemu możliwość monitorowania zasilania zdalnych urządzeń poprzez sieć lub SNMP, administrator ma natychmiastowy dostęp do informacji o stanie zasilanych urządzeń PoE. Kamery PoE IP mogą być również zdalnie kontrolowane, co zwiększa efektywność i ułatwia zarządzanie.
