SGSW-24040R

Łatwe i niezawodne zarządzanie grupą przełączników

SGSW-24040R pozwala na zarządzanie grupą stakowanych przełączników poprzez pojedynczy adres IP, co ułatwia administratorowi konfigurację połączonych przełączników, bez konieczności łączenia się z każdym z osobna. Dzięki szybkiemu łączu pomiędzy przełącznikami i zaawansowanej technologii stakowania, SGSW-24040R pozwala na łatwą kontrolę portów, połączeń i wydajności grupy przełączników. Funkcje redundancji w przełącznikach SGSW-24040R gwarantują integralność danych nawet jeśli jeden z przełączników zawiedzie. Możliwe jest nawet dodawanie i wymiana przełączników w trybie hot-swap bez zakłócania pracy sieci co znacząco ułatwia rozbudowę i konserwację sieci.

Bogate funkcje w warstwie 2

SGSW-24040R umożliwia konfigurowanie podstawowych funkcji takich jak dynamiczne łączenie portów w magistrale, Q-in-Q VLAN, private VLAN, protokół Spanning Tree, funkcje QoS, kontrola pasma oraz IGMP Snooping. SGSW-24040R obsługuje protokół 802.1Q Tagged VLAN, a maksymalna ilość grup VLAN wynosi do 255. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów. Pozwala na stworzenie do dwunastu grup portów po maksymalnie 16 portów w każdej, oraz obsługuje funkcje zapobiegania awarii łącza.

Doskonała kontrola ruchu

PLANET SGSW-24040R posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy Network Service Provider. Dołączony kreator konfiguracji QoS pozwala na szybkie zdefiniowanie reguł za pomocą interfejsu sieciowego. Funkcje Qos gwarantują również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie

Efektywne zarządzanie przełącznikiem jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do SGSW-24040R może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Co więcej, zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń SNMP v3 szyfrujących zawartość pakietów podczas każdej sesji.

Wysokie bezpieczeństwo

PLANET SGSW-24040R oferuje listę kontroli dostępu (ACL) L2 do L4 zapewniającą pełne bezpieczeństwo. Można ją wykorzystać do ograniczania dostępu do sieci blokując pakiety w oparciu o źródłowy i docelowy adres IP, porty TCP/UDP lub zdefiniowane aplikacje sieciowe. Mechanizmy bezpieczeństwa zawierają bazującą na portach i adresach MAC autoryzację użytkowników i urządzeń w standardzie 802.1x. Funkcja Private VLAN pozwala na blokowanie komunikacji między brzegowymi portami gwarantując zachowanie prywatności. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Elastyczność i możliwość rozbudowy

Cztery sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 1000Base-SX/LX oraz WDM SFP (Small Factor Pluggable). Zasięg może wynosić od 550 metrów (światłowód Multi-Mode) do ponad 10/50/70/120 kilometrów (światłowód Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Redundantne zasilanie AC / DC gwarantujące ciągłą pracę

SGSW-24040R został wyposażony w jeden zasilacz 100~240V AC i jeden dodatkowy zasilacz DC -48V. Redundantny system zasilania zwiększa niezawodność pozwalając na zasilanie prądem zmiennym 100~240V lub stałym -48V. Taki system zapewnia ciągłość zasilania, która jest kluczowa w najbardziej zaawansowanych sieciach. Co więcej, dzięki zasilaczowi -48V DC przełącznik SGSW-24040R może być łatwo wykorzystanych w sieciach telekomów.

Porty

• 24 porty 10/100/1000Base-T Gigabit Ethernet RJ-45
• 4 sloty mini-GBIC/SFP 10/100/1000Mbps współdzielone z portami 21 do 24
• 2 porty typu HDMI o przepustowości 5Gbps do stakowania przełączników
• Port konsoli umożliwiający konfigurację przełącznika

Stakowanie

• Sprzętowe stakowania do 16 jednostek oraz 384 portów Gigabit
• Zarządzanie poprzez pojedynczy adres IP
• Obsługa trybów Chain oraz Ring
• Podłączanie w trybie Plug and Play
• Mirror across stack
• Łączenie portów w magistralę w obrębie grupy przełączników
• Synchronizacja adresów MAC w grupie przełączników

Funkcje warstwy 2

• Zgodny ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
• Każdy port 10Base-T / 100Base-TX oraz 1000Base-T obsługuje auto negocjację oraz tryby half / full duplex
• Każdy port RJ-45 posiada automatyczne rozpoznawanie MDI/MDI-X
• Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
• Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Tablica adresów MAC – 8k wpisów, automatyczne zapamiętywanie i odświeżanie
• 1392Kb wbudowanej pamięci bufora pakietów
• Obsługa 802.1q Tagged VLAN, IEEE 802.1ad VLAN Q-in-Q, PVE, do 255 grup VLAN, 4041 identyfikatorów
• Obsługa STP IEEE 802.1d oraz RSTP IEEE 802.1w Spanning Tree
• Łączenie portów w magistrale - do 12 grup, każda po maksymalnie 16 portów o przepustowości do 32Gbps, protokół LACP 802.3ad, Cisco ether-channel
• Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

• 4 kolejki priorytetów dla każdego portu
• Obsługa CoS Weighted Round Robin (WRR)
• Reguły kształtowania ruchu wchodzącego i limitowanie ruchu wychodzącego dla każdego portu

Filtrowanie Multicast

• Obsługa IGMP Snooping v1, v2 oraz v3
• Tryb Querier

Bezpieczeństwo

• Autoryzacja 802.1x w oparciu o porty/ adresy MAC
• Lista kontroli dostępu ACL w oparciu o IP
• Lista kontroli dostępu ACL w oparciu o MAC
• Statyczny MAC

Zarządzanie

• Przez sieć, Telnet, linie poleceń konsoli
• Dostęp poprzez SNMP v1, v2c oraz v3
• Wbudowany klient TFTP
• Przydzielanie adresów IP przez BOOTP oraz DHCP
• Aktualizacja oprogramowania Firmware przez HTTP/TFTP
• Wgrywanie konfiguracji przez TFTP
• Obsługa SNTP
• Protokół LLDP
• Narzędzie PLANET Smart Discovery

Redundantne zasilanie

• Dwa zasilacze na prąd zmienny 100~240V AC oraz stały 48V DC
• Zabezpieczenie przed awarią zasilania

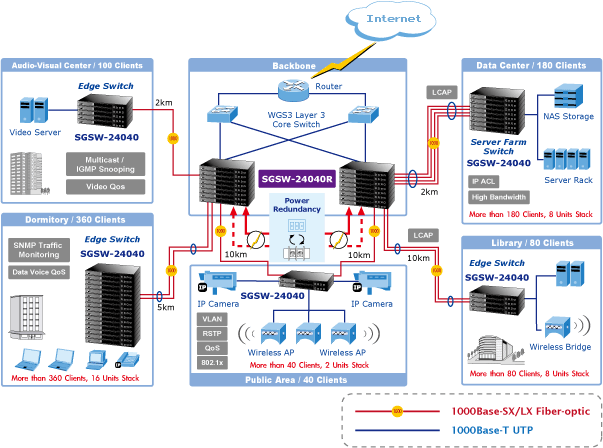

Przełącznik szkieletowy dla uczelni i sieci miejskich

Przełącznik PLANET SGSW-24040R umożliwia stworzenie niezawodnej, skalowalnej sieci na niewielkich obszarach. Kilka przełączników może zostać połączonych razem w topologii łańcucha lub pierścienia z wykorzystaniem portów stakowania o przepustowości 5Gbps. Do 16 jednostek, łącznie 384 portów Gigabit Ethernet może utworzyć grupę zarządzaną poprzez pojedynczy adres IP. Co więcej w takiej grupie dostępnych jest do 64 slotów mini-GBIC/SFP pozwalając na połączenie do sieci brzegowej poprzez moduły Gigabit Ethernet LX/SX SFP. SGSW-24040R pozwala na łatwą rozbudowę sieci jeśli zachodzi taka konieczność.

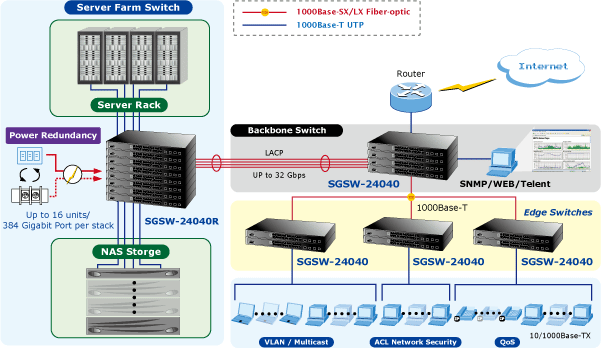

Wysokowydajny, niezawodny przełącznik sieci szkieletowej lub klastera serwerów

Urządzenia Gigabit Ethernet stają się nieodzowne w sieciach przedsiębiorstw. Stakowalny przełącznik SGSW-24040 gwarantuje wysoką wydajność, niezawodność i możliwości rozbudowy przy niewielkich kosztach. Dedykowane funkcje stakowania pozwalają na pracę grupy przełączników serii SGSW-24040R tak jakby były jednym urządzeniem, dużym wysokowydajnym przełącznikiem Gigabit Ethernet dla sieci szkieletowych przedsiębiorstw i telekomów. SGSW-24040R jest idealny do łączenia grup serwerów. Dzięki funkcji dynamicznego łączenia portów w magistralę możliwe jest stworzenie łącza o przepustowości do 16 GB umożliwiającego podłączenie do sieci szkieletowej jeśli zachodzi taka potrzeba.

Zabezpieczający przełącznik QoS oddziałowy/brzegowy

SGSW-24040R dzięki funkcjom QoS i mechanizmom bezpieczeństwa zwiększa wydajność sieci i zabezpiecza jej klientów przede wszystkim w zastosowaniach VoIP, zdalnego nadzoru czy w środowiskach bezprzewodowych.

Przełącznik FTTX/MAN

Funkcja VLAN Q-in-Q pozwala obniżyć koszty i ułatwia zarządzanie sieciami dostawców udostępniających usługi wielu klientom. Dzięki obsłudze SNMPv3 można definiować modele z własnymi poziomami zabezpieczeń.
