SGSW-24040P

SGSW-24040P doskonale nadaje się do dużych sieci w przedsiębiorstwach, telekomach czy kampusach uczelnianych. Obsługa PoE pomaga również zredukować koszty wdrożenia sieci, dzięki wyeliminowaniu konieczności instalacji urządzeń sieciowych w pobliżu gniazd zasilania. Urządzenie pozwala na przesyłane zasilania i danych pojedynczym kablem. Dzięki temu nie ma konieczności instalacji dodatkowych gniazd zasilania, co ogranicza czas i koszty instalacji. Maksymalna moc dla każdego portu wynosi 15.4W dla każdego portu Gigabit a łączna moc wszystkich odbiorników PoE może wynosić do 380W.

Możliwość stakowania

SGSW-24040P posiada 24 porty 10/100/1000Mbps Gigabit Ethernet z mieszaczem IEEE 802.3af PoE, 4 współdzielone sloty SFP oraz 2 dedykowane interfejsy o wysokiej przepustowości typu HDMI, służące do stakowania przełączników. Grupa przełączników może składać się z 16 przełączników z łącznie 384 portami Gigabit Ethernet, dodawanymi w miarę rosnących potrzeb. Dwa wbudowane porty służące do stakowania przełączników oferują przepustowość 5Gbps lub 20GBps dwukierunkowo. Dzięki nie blokującej się architekturze przełączającej pracującej z szybkością 68 Gbps, przełącznik doskonale radzi sobie z dużymi ilościami danych.

Bogate funkcje w warstwie 2

SGSW-24040P umożliwia konfigurowanie podstawowych funkcji takich jak dynamiczne łączenie portów w magistrale, Q-in-Q VLAN, private VLAN, protokół Spanning Tree, funkcje QoS, kontrola pasma oraz IGMP Snooping. SGSW-24040P obsługuje protokół 802.1Q Tagged VLAN, a maksymalna ilość grup VLAN wynosi do 255. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów. Pozwala na stworzenie do 12 grup portów po maksymalnie 16 portów w każdej, oraz obsługuje funkcje zapobiegania awarii łącza.

Doskonała kontrola ruchu

PLANET SGSW-24040P posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy usługach multimedialnych, przesyłania wideo oraz VoIP. Dołączony kreator konfiguracji QoS pozwala na szybkie zdefiniowanie reguł za pomocą interfejsu sieciowego. Funkcje QoS gwarantują również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie

Efektywne zarządzanie przełącznikiem jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do SGSW-24040P może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Co więcej, zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń SNMP v3 szyfrujących zawartość pakietów podczas każdej sesji.

Wysokie bezpieczeństwo

PLANET SGSW-24040P oferuje listę kontroli dostępu (ACL) L2 do L4 zapewniającą pełne bezpieczeństwo. Można ją wykorzystać do ograniczania dostępu do sieci blokując pakiety w oparciu o źródłowy i docelowy adres IP, porty TCP/UDP lub zdefiniowane aplikacje sieciowe. Mechanizmy bezpieczeństwa zawierają bazującą na portach i adresach MAC autoryzację użytkowników i urządzeń w standardzie 802.1x. Funkcja Private VLAN pozwala na blokowanie komunikacji między brzegowymi portami gwarantując zachowanie prywatności. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Elastyczność i możliwości rozbudowy

Cztery sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 1000Base-SX/LX oraz WDM SFP (Small Factor Pluggable). Zasięg może wynosić od 550 metrów (światłowód Multi-Mode) do ponad 10/50/70/120 kilometrów (światłowód Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Porty

• 24 porty 10/100/1000Base-T Gigabit Ethernet RJ-45 z mieszaczem PoE IEEE 802.3af
• 4 sloty mini-GBIC/SFP 10/100/1000Mbps współdzielone z portami 21 do 24
• 2 porty typu HDMI o przepustowości 5Gbps do stakowania przełączników
• Port konsoli RS-232 DB9 umożliwiający konfigurację przełącznika

Zasilanie Power over Ethernet

• Zgodne z IEEE 802.3af Power over Ethernet End-Span PSE
• Zasilanie do 24 urządzeń IEEE 802.3af
• Do 15.4 W dla każdego portu
• Automatyczna detekcja urządzeń (PD)
• Zabezpieczenie przeciw przepięciom
• Zasilanie na odległość do 100m
• Zarządzanie PoE
  　– Włączanie funkcji PoE dla każdego portu
  　– Ustawianie priorytetów PoE
  　– Limitowanie zasilania
  　– Detekcja zasilanych urządzeń

Stakowanie

• Sprzętowe stakowania do 16 jednostek oraz 384 portów Gigabit
• Zarządzanie poprzez pojedynczy adres IP
• Obsługa trybów Chain oraz Ring
• Podłączanie w trybie Plug and Play
• Mirror across stack
• Łączenie portów w magistralę w obrębie grupy przełączników
• Synchronizacja adresów MAC w grupie przełączników

Funkcje warstwy 2

• Zgodny ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
• Każdy port 10Base-T / 100Base-TX oraz 1000Base-T obsługuje auto negocjację oraz tryby half / full duplex
• Każdy port RJ-45 posiada automatyczne rozpoznawanie MDI/MDI-X
• Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control
• dla full-duplex
• Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Tablica adresów MAC – 8k wpisów, automatyczne zapamiętywanie i odświeżanie
• 1392Kb wbudowanej pamięci bufora pakietów
• Obsługa 802.1q Tagged VLAN, IEEE 802.1ad VLAN Q-in-Q, PVE, do 255 grup VLAN, 4041 identyfikatorów
• Obsługa STP IEEE 802.1d oraz RSTP IEEE 802.1w Spanning Tree
• Łączenie portów w magistrale - do 12 grup, każda po maksymalnie 16 portów o przepustowości do 32Gbps, protokół LACP 802.3ad, Cisco ether-channel
• Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

• 4 kolejki priorytetów dla każdego portu
• Obsługa CoS Weighted Round Robin (WRR)
• Reguły kształtowania ruchu wchodzącego i limitowanie ruchu wychodzącego dla każdego portu

Filtrowanie Multicast

• Obsługa IGMP Snooping v1, v2 oraz v3
• Tryb Querier

Bezpieczeństwo

• Autoryzacja 802.1x w oparciu o porty/ adresy MAC
• Lista kontroli dostępu ACL w oparciu o IP
• Lista kontroli dostępu ACL w oparciu o MAC
• Statyczny MAC

Zarządzanie

• Przez sieć, Telnet, linie poleceń konsoli
• Dostęp poprzez SNMP v1, v2c oraz v3
• Wbudowany klient TFTP
• Przydzielanie adresów IP przez BOOTP oraz DHCP
• Aktualizacja oprogramowania Firmware przez HTTP/TFTP
• Wgrywanie konfiguracji przez TFTP
• Obsługa SNTP
• Protokół LLDP
• Narzędzie PLANET Smart Discovery

Przełącznik oddziałowy/ grupy roboczej z PoE

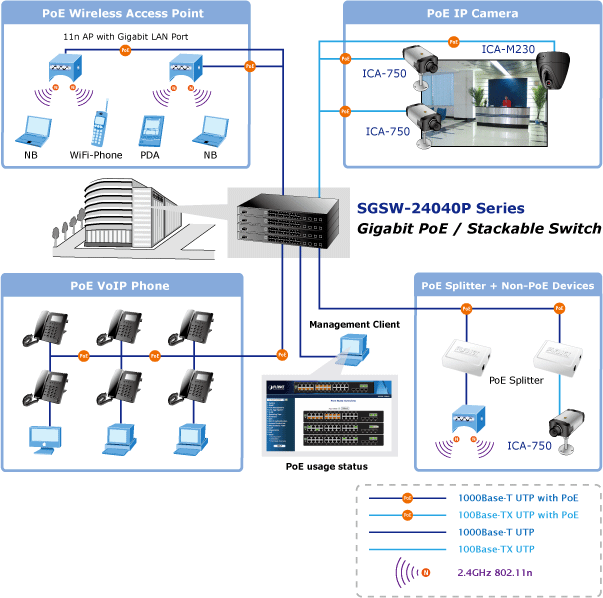

Dzięki 24 portom PoE, przełącznik SGSW-24040P umożliwia budowę centralnie zasilanej sieci telefonii IP, systemu zdalnego nadzoru opartego o kamery IP, lub grupy punktów dostępowych sieci bezprzewodowej. Na przykład, 24 kamery IP lub punkty dostępowe mogą zostać zainstalowane w firmie tworząc system zdalnego nadzoru lub środowisko sieci bezprzewodowej. Nie ma potrzeby instalacji dodatkowych gniazd zasilania, instalacja urządzeń sieciowych jest łatwa i szybka.

Systemy zdalnego nadzoru oparte na technologii IP stają się coraz powszechniejsze w fabrykach i magazynach, a wykorzystanie kamer IP z obsługą zasilania PoE znacząco ułatwia instalację w miejscach gdzie dostęp do gniazd sieciowych jest utrudniony, takich jak sufity czy fasady budynków. Dzięki przełącznikowi z obsługą PoE zarządzanemu centralnie, a także oferującemu możliwość monitorowania zasilania zdalnych urządzeń poprzez sieć lub SNMP, administrator ma natychmiastowy dostęp do informacji o stanie zasilanych urządzeń PoE. Kamery PoE IP mogą być również zdalnie kontrolowane, co zwiększa efektywność i ułatwia zarządzanie.
