SGSD-1022P

Bogate funkcje w warstwie 2

SGSD-1022P umożliwia konfigurowanie podstawowych funkcji takich jak szybkość portów, łączenie portów w magistrale, VLAN, protokół Spanning Tree, funkcje QoS, kontrola pasma oraz IGMP Snooping. SGSD-1022P obsługuje protokół 802.1Q Tagged VLAN, a maksymalna ilość grup VLAN wynosi do 256. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów. Pozwala na stworzenie do 12 grup portów po maksymalnie 8 portów w każdej, oraz obsługuje funkcje zapobiegania awarii łącza.

• 802.3af Power over Ethernet
• 802.1Q VLAN
• IGMP Snooping
• 802.1s Multiple Spanning Tree
• Zaawansowane funkcje QoS
• SNMP oraz SNMP Trap
• Lista kontroli dostępu
• Autoryzacja 802.1X / RADIUS
• SSH / SSL

Doskonała kontrola ruchu

PLANET SGSD-1022P posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy Network Service Provider. Gwarantują one również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie grupą przełączników

SGSD-1022P może być wykorzystany jako pojedynczy przełącznik, ale umożliwia również stakowanie IP, które pozwala administratorowi na łatwą konfigurację do 36 połączonych przełączników poprzez pojedynczy adres IP, bez konieczności łączenia się z każdym z osobna. Efektywne zarządzanie przełącznikiem jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do SGSD-1022P może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń w trybach SSL oraz SSH szyfrujących zawartość pakietów podczas każdej sesji.

Wysokie bezpieczeństwo

PLANET SGSD-1022P oferuje listę kontroli dostępu (ACL) zapewniającą pełne bezpieczeństwo. Mechanizmy bezpieczeństwa zawierają bazującą na portach autoryzację użytkowników i urządzeń w standardzie 802.1x. Zabezpieczenia bazujące na portach efektywnie limitują liczbę klientów mających dostęp do sieci poprzez przełącznik. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Elastyczność i możliwość rozbudowy

Dwa sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 1000Base-SX/LX oraz WDM SFP (Small Factor Pluggable). Zasięg może wynosić od 550 metrów (Multi-Mode) do ponad 10/50/70/120 kilometrów (Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Porty

• 8 portów 10/100Mbps Fast Ethernet
• 2 współdzielone porty TP/SFP 10/100/1000Mbps, SFP (Mini-GBIC) z obsługą 100/1000 Dual Mode
• Port konsoli RS-232 DB9 umożliwiający konfigurację przełącznika

Funkcje PoE

• Zgodny ze standardem IEEE 802.3af Power over Ethernet End-Span PSE
• Zasilanie do 8 urządzeń IEEE 802.3af
• Obsługa zasilania PoE do 15.4 W na każdym porcie PoE
• Automatyczna detekcja zasilanych urządzeń (PD)
• Zabezpieczenie obwodu zapobiega interferencji pomiędzy portami
• Zdalne zasilanie na odległość do 100m
• Zarządzanie PoE
• Całkowity limit zasilania
• Włączanie/ wyłączanie PoE dla każdego portu
• Priorytety zasilania
• Limit zasilania dla każdego portu
• Detekcja klasyfikacji PD

Funkcje warstwy 2

• Zgodny ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
• Każdy port 10Base-T / 100Base-TX oraz 1000Base-T obsługuje auto negocjację oraz tryby half / full duplex
• Każdy port RJ-45 posiada automatyczne rozpoznawanie MDI/MDI-X
• Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
• Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Tablica adresów MAC – 8k wpisów, automatyczne zapamiętywanie i odświeżanie
• 2Mbit wbudowanej pamięci bufora pakietów
• Obsługa 802.1q Tagged VLAN, Private VLAN Edge (PVE), IEEE 802.1v Protocol based VLAN, tunelowania Q-in-Q
• Obsługa protokołu GARP umożliwiającego zarządzanie VLAN
• Do 255 grup VLAN, 4041 VLAN ID
• Łączenie portów w magistrale - do 5 grup, każda po maksymalnie 8 portów o łącznej przepustowości 1.6Gbps
• Protokół IEEE 802.3ad LACP oraz obsługa Cisco ether-channel
• Obsługa STP IEEE 802.1d, RSTP IEEE 802.1w oraz MSTP IEEE 802.1s Spanning Tree
• Dublowanie (mirroring) portów

Funkcje Quality of Service

• 4 kolejki priorytetów dla każdego portu
• Klasyfikacja ruchu IEEE 802.1p CoS, IP TOS / DSCP / IP Precedence, IP TCP / UDP
• Obsługa CoS Weighted Round Robin (WRR)
• Obsługa QoS oraz kontrola przepustowości dla każdego portu
• Reguły kształtowania ruchu dla każdego portu
• Voice VLAN Traffic QoS

Filtrowanie Multicast

• Obsługa IGMP Snooping v1 oraz v2
• Tryb Querier
• Multicast VLAN Registration

Bezpieczeństwo

• Kontrola dostępu 802.1x w oparciu o porty/ Autoryzacja w oparciu o adresy MAC
• Autoryzacja przez sieć
• Autoryzacja użytkowników RADIUS/TACACS+
• Lista kontroli dostępu ACL w oparciu o IP
• Lista kontroli dostępu ACL w oparciu o MAC
• Zabezpieczenie portów

Zarządzanie

• Przez sieć, Telnet, linie poleceń konsoli
• Dostęp poprzez SNMP v1, v2c oraz v3
• Obsługa SSH v1/v2, SSL v3
• Klient BOOTP oraz DHCP
• Wbudowany klient TFTP
• Aktualizacja oprogramowania Firmware przez TFTP
• Wgrywanie konfiguracji przez TFTP
• Logi wiadomość/zdarzenie/błąd/trap
• Zapisywanie logów do lokalnego pliku lub serwera syslog
• Obsługa Private Enterprise MIB
• Cztery grupy 1,2,3,9 (historia, statystyki, alarmy, zdarzenia) RMON
• Funkcja Ping
• Zarządzanie do 36 stakowanych przełączników pojedynczym IP

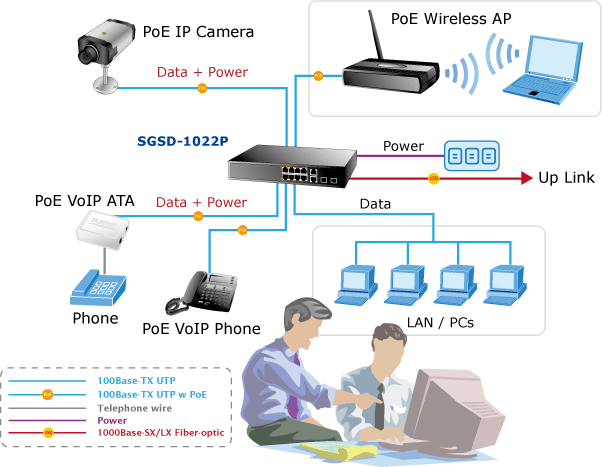

Przełącznik PoE oddziałowy/grupy roboczej

Dzięki 8 portom PoE, przełącznik SGSD-1022P umożliwia budowę centralnie zasilanej sieci telefonii IP, systemu zdalnego nadzoru opartego o kamery IP, lub grupy punktów dostępowych sieci bezprzewodowej. Na przykład, 8 kamer IP lub punktów dostępowych może zostać zainstalowanych w firmie tworząc system zdalnego nadzoru lub środowisko sieci bezprzewodowej. Nie ma potrzeby instalacji dodatkowych gniazd zasilania, a instalacja urządzeń sieciowych jest łatwa i szybka.

Biuro IP

Wraz z rozwojem biura, konieczna staje się instalacja dodatkowych telefonów, a dzięki wdrożeniu system telefonii PoE IP można dużo zaoszczędzić w porównaniu z tradycyjną telefonią przewodową. Przełącznik PoE PLANET SGSD-1022P ułatwia stworzenie zintegrowanej sieci przesyłającej dane, głos i zasilanie. Telefony IP PLANET zgodne ze standardem 802.3af po zainstalowaniu nie wymagają dodatkowego zasilania, ponieważ jest ono dostarczane poprzez standardowy kabel sieci Ethernet podłączony do SGSD-1022P. Telefony PoE IP i adaptery telefonów analogowych doskonale współpracują z SGSD-1022P, a instalacja sieci telefonicznej staje się szybsza i tańsza nawet przy zmianie telefonii tradycyjnej na telefonię IP.

Transport – bezprzewodowy dostęp do Internetu i zdalny nadzór

W dzisiejszych czasach dostęp do Internetu jest nieodzowny również podczas podróży. Poza siecią przewodową, najlepszym rozwiązaniem dla podróżnych jest sieć bezprzewodowa o dużym zasięgu i przepustowości. Wykorzystując punkty dostępowe sieci bezprzewodowej zgodne ze standardem PoE podłączone do SGSD-1022P oraz wykorzystując połączenia światłowodowe obsługiwane przez przełącznik użytkownicy mogą korzystać z sieci Wi-Fi znajdując się wewnątrz poruszającego się pociągu, autobusu czy statku. Z drugiej strony, z wykorzystaniem SGSD-1022P łatwo zbudować system nadzoru PoE IP gwarantujący bezpieczeństwo podróżnych oraz ułatwiający komunikację głosową.
