SGSD-1022

Bogate funkcje w warstwie 2

SGSD-1022 umożliwia konfigurowanie podstawowych funkcji takich jak szybkość portów, łączenie portów w magistrale, VLAN, protokół Spanning Tree, funkcje QoS, kontrola pasma oraz IGMP Snooping. SGSD-1022 obsługuje protokół 802.1Q Tagged VLAN, a maksymalna ilość grup VLAN wynosi do 256. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów. Pozwala na stworzenie do ośmiu grup portów po maksymalnie 8 portów w każdej, oraz obsługuje funkcje zapobiegania awarii łącza.

Doskonała kontrola ruchu

PLANET SGSD-1022 posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy Network Service Provider. Gwarantują one również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie grupą przełączników

SGSD-1022 może być wykorzystany jako pojedynczy przełącznik, ale umożliwia również stakowanie IP, które pozwala administratorowi na łatwą konfigurację do 36 połączonych przełączników poprzez pojedynczy adres IP, bez konieczności łączenia się z każdym z osobna. Efektywne zarządzanie przełącznikiem jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do SGSD-1022 może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń w trybach SSL oraz SSH szyfrujących zawartość pakietów podczas każdej sesji.

Wysokie bezpieczeństwo

PLANET SGSD-1022 oferuje listę kontroli dostępu (ACL) zapewniającą pełne bezpieczeństwo. Mechanizmy bezpieczeństwa zawierają bazującą na portach autoryzację użytkowników i urządzeń w standardzie 802.1x. Zabezpieczenia bazujące na portach efektywnie limitują liczbę klientów mających dostęp do sieci poprzez przełącznik. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Elastyczność i możliwość rozbudowy

Dwa sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 1000Base-SX/LX oraz WDM SFP (Small Factor Pluggable). Zasięg może wynosić od 550 metrów (Multi-Mode) do ponad 10/50/70/120 kilometrów (Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Dostępne moduły

Porty

• 8 portów 10/100Mbps Fast Ethernet
• 2 współdzielone porty TP/SFP 10/100/1000Mbps, SFP (Mini-GBIC) z obsługą 100/1000 Dual Mode
• Port konsoli RS-232 DB9 umożliwiający konfigurację przełącznika

Funkcje warstwy 2

• Zgodny ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
• Każdy port 10Base-T / 100Base-TX oraz 1000Base-T obsługuje auto negocjację oraz tryby half / full duplex
• Każdy port RJ-45 posiada automatyczne rozpoznawanie MDI/MDI-X
• Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
• Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Tablica adresów MAC – 8k wpisów, automatyczne zapamiętywanie i odświeżanie
• 2Mbit wbudowanej pamięci bufora pakietów
• Obsługa 802.1q Tagged VLAN, Private VLAN Edge (PVE), IEEE 802.1v Protocol based VLAN, tunelowania Q-in-Q
• Obsługa protokołu GARP/GVRP umożliwiającego zarządzanie VLAN
• Do 255 grup VLAN, 4041 VLAN ID
• Łączenie portów w magistrale - do 5 grup, każda po maksymalnie 8 portów o łącznej przepustowości 1.6Gbps
• Protokół IEEE 802.3ad LACP oraz obsługa Cisco ether-channel
• Obsługa STP IEEE 802.1d, RSTP IEEE 802.1w oraz MSTP IEEE 802.1s Spanning Tree
• Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

• 4 kolejki priorytetów dla każdego portu
• Klasyfikacja ruchu IEEE 802.1p CoS, IP TOS / DSCP / IP Precedence, IP TCP / UDP
• Obsługa CoS Weighted Round Robin (WRR)
• Obsługa QoS oraz kontrola przepustowości dla każdego portu
• Reguły kształtowania ruchu dla każdego portu
• Voice VLAN Traffic QoS

Filtrowanie Multicast

• Obsługa IGMP Snooping v1 oraz v2
• Tryb Querier
• Multicast VLAN Registration

Bezpieczeństwo

• Kontrola dostępu 802.1x w oparciu o porty/ Autoryzacja w oparciu o adresy MAC
• Autoryzacja przez sieć
• Autoryzacja użytkowników RADIUS/TACACS+
• Lista kontroli dostępu ACL w oparciu o IP
• Lista kontroli dostępu ACL w oparciu o MAC
• Zabezpieczenie portów

Zarządzanie

• Przez sieć, Telnet, linie poleceń konsoli
• Dostęp poprzez SNMP v1, v2c oraz v3
• Obsługa SSH v1/v2, SSL v3
• Klient BOOTP oraz DHCP
• Wbudowany klient TFTP
• Aktualizacja oprogramowania Firmware przez TFTP
• Wgrywanie konfiguracji przez TFTP
• Logi wiadomość/zdarzenie/błąd/trap
• Zapisywanie logów do lokalnego pliku lub serwera syslog
• Obsługa Private Enterprise MIB
• Cztery grupy 1,2,3,9 (historia, statystyki, alarmy, zdarzenia) RMON
• Funkcja Ping
• Zarządzanie do 36 stakowanych przełączników pojedynczym IP

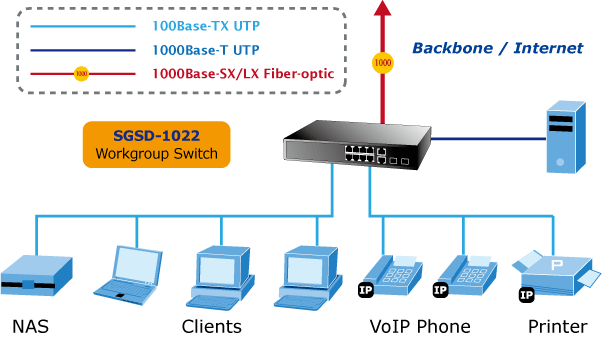

Przełącznik grupy roboczej

Dzięki 8 portom 10/100Mbps oraz 2 światłowodowym portom Gigabit-Ethernet przełącznik SGSD-1022 gwarantuje bardzo wysoką wydajność przy niewielkich nakładach.

Przełącznik oddziałowy

Dzięki nie blokującej się architekturze o przepustowości 5.6 Gbps SGSD-1022 to najlepsze rozwiązanie aby podłączyć się do głównego szkieletu sieci z dużą prędkością. Dzięki 2 slotom na dodatkowe moduły Gigabit Ethernet LX/SX SFP mini GBIC przełącznik umożliwia utworzenie światłowodowego połączenia uplink do głównego szkieletu sieci.

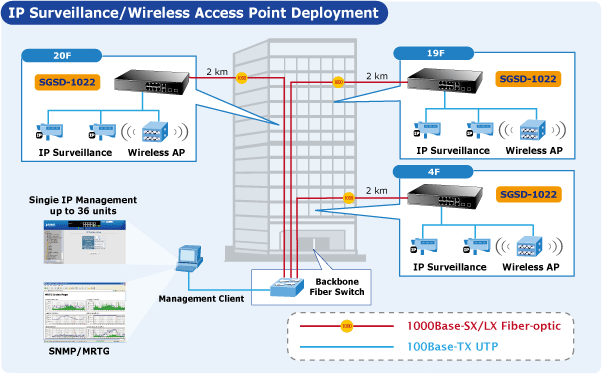

Przełącznik brzegowy w architekturze FTTx

Dzięki interfejsowi SFP na moduły mini-GBIC 1000Base-SX/LX, zasięg sieci może zostać zwiększony do 550 metrów (światłowód Multi-mode) lub do 10/50/70/120 kilometrów (światłowód Single-mode). Zastosowanie różnych modułów SFP oraz WDM pozwala na zbudowanie sieci FTTH (Fiber to the Home), FTTC (Fiber to the Curb) lub FTTB (Fiber to the Building) w zależności od potrzeb. Dla celów bezpieczeństwa 8 portów przewodowych może zostać skonfigurowanych dla sieci VLAN i posłużyć do utworzenia bezpiecznych połączeń do oddziałów, biur i budynków.
