MAP-3100 - Planet

Nazwa opisowa
Bezprzewodowy punkt dostępowy MESH 802.11a/b/g

Punkt dostępowy PLANET MAP-3100 został zaprojektowany zgodnie ze standardami IEEE 802.11a/b/g i jest przeznaczony do wysokowydajnych bezprzewodowych sieci MESH. Urządzenie umożliwia klientom nawiązanie lokalnej łączności bezprzewodowej w dowolnym miejscu. Wszystkie węzły sieci MESH mogą pracować w paśmie 2.4GHz pozwalającym na uzyskanie dużego zasięgu i penetracji lub w paśmie 5GHz w celu ograniczenia zakłóceń. Gniazda antenowe umożliwiają dołączanie odpowiednich anten w zależności od potrzeb projektowanej sieci.

Zakończono produkcję

Do pobrania

Deklaracja CE:

Pobierz deklaracja CE

Dzięki rozszerzeniu o zaawansowany protokół OLSR (Optimal Link State Routing) dane są zawsze przesyłane optymalną ścieżką. MAP-3100 posiada interfejs WAN dla połączenia internetowego oraz interfejs LAN dla dedykowanego łącza Relay. Za każdym razem, gdy do sieci zostaje dodany nowy węzeł mesh, dodawane są również dodatkowe ścieżki duplikujące się wielokrotne, tak aby zapewnić wysoką elastyczność i niezawodność sieci.

Poza routowaniem w warstwie 3, MAP-3100 pracuje również w warstwie 2. Infrastruktura w warstwie 2 jest odpowiednia dla mniejszych sieci, ze względu na łatwiejszą instalację i konfigurację. Ponieważ routowanie w warstwie 2 wykorzystuje mniejszą ilości zasobów niż routowanie w warstwie 3, całkowita wydajność routingu w warstwie 2 jest wyższa niż w warstwie 3.

Aby ułatwić administrację dużymi sieciami Mesh, PLANET oferuje scentralizowane oprogramowanie zarządzające: System Zarządzania MAP. Oprogramowanie to bazuje na protokole SNMP i może zostać zainstalowane na dowolnym komputerze. Po uruchomieniu, program lokalizuje i monitoruje wszystkie punkty dostępowe Mesh w sieci. Interfejs graficzny pozwala administratorowi szybko określić status całej sieci.

Podwójny interfejs bezprzewodowy dla niezależnych połączeń Backhaul link oraz klientów lokalnych- 2 x IEEE 802.11a/b/g- 2 x łącze anteny RSMA
Obsługuje pełny dynamiczny routing (warstwa 3) pomiędzy wszystkimi węzłami
Obsługa protokołu OLSR (Dynamic Optimized Link State Routing)
Automatyczna konfiguracja oraz instalacja Plug and Play
Praca w warstwie 2
Regulowana moc wyjściowa
Oprogramowanie do centralnego zarządzania
Szyfrowanie AES
Obsługa IEEE 802.1q VLAN, multiple VLAN / SSID
Obsługa mechanizmów 802.1x, IEEE 802.1i WPA / WPA2 oraz VPN pass-through
Sepracja bezprzewodowa, mechanizm Watchdog
Obsługa QoS, SNMP v2/v3
Kontrola pasma i priorytety ruchu
Zasilanie poprzez sieć IEEE 802.3af Power over Ethernet

Model	MAP-3100
Bezprzewodowy LAN
Standardy	IEEE 802.11a, IEEE 802.11b/g
Protokół wielodostępu	CSMA / CA
Modulacja	802.11a: OFDM 802.11g: OFDM 802.11b: DSSS
Przepustowość	802.11b: 11 / 5.5 / 2 / 1Mbps, Auto802.11a/g: 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6Mbps, Auto
Moc wyjściowa	Regulowana, maks. 20dBm
Czułość	802.11b -95dBm @1Mbps, 94dBm @2Mbps, 92dBm @5.5Mbps, 90dBm @11Mbps 802.11g-90dBm @6Mbps, 89dBm @9Mbps, 87dBm @12Mbps, 85dBm @ 18Mbps, 82dBm @24Mbps, 79dBm @ 36Mbps, 76dBm @48Mbps, 74dBm @54Mbps 802.11a-88dBm @6Mbps, 87dBm @9Mbps, 85dBm @12Mbps, 83dBm @ 18Mbps, 80dBm @24Mbps, 75dBm @ 36Mbps, 73dBm @48Mbps, 71dBm @54Mbps
Kanały	802.11a: 12 kanałów 802.11b/g: 11 / 13 / 14 kanałów (FCC / ETSI / TELEC)
Łącze anteny	2 x RSMA (WLAN1 / WLAN2)
Tryby pracy	System Warstwa 3: Gateway, Relay, Client Relay, Warstwa 2: Gateway, RelayWLAN1Backhaul WLAN2Punkt dostępowy
Typy infrastruktury	Warstwa 2 Repeating, Warstwa 3 Routing
Automatyczny wybór kanałów	Tak
Zabezpieczenia WLAN	WEP-64/128, WPA, WPA2
Ukrywanie SSID	Tak
Separacja bezprzewodowa	Tak
Ethernet
Standardy	IEEE 802.3, IEEE 802.3u, 10Base-T, 100Base-TX IEEE 802.3af Power over Ethernet
Tryby pracy	WAN x 1, połączenie Internetowe LAN x 4, sieć lokalna
Łącza Ethernet	10/100Base-TX, auto-negocjacja IEEE 802.3af dla portów WAN oraz LAN #1
Oprogramowanie
Zarządzanie	HTTP / HTTPS Oprogramowanie dla Windows SNMP v2 / v3, Trap Aktualizacja Firmware poprzez oprogramowanie / HTTPS Syslog
Funkcje oprogramowania narzędziowego dla Windows	Wykrywanie punktów dostępowych Mesh Status punktów dostępowych Mesh Konfiguracja, aktualizacja, reboot, reset punktów dostępowych Mesh Status użytkowników, aktywność
Typ połączeń WAN	Stały IP PPPoE Klient DHCP
Bezpieczeństwo	Filtrowanie MAC Klient IPSec Klient L2TP Serwer PPTP
Obsługiwana liczba użytkowników	Maksimum 250
Logowanie	Konfigurowalna strona logowania Walled garden Portal Page iPass
Autoryzacja użytkowników	HTTP login HTTPS login 802.11i (WPA, WPA2) 802.1x (EAP-TLS / TTLS) 802.1Q VLAN, multiple VLAN / SSID Lokalna baza danych Zdalnie poprzez serwer RADIUS Wyświetlanie statusu przez sieć / Syslog / oprogramowanie
QoS	Kontrola pasma dla każdego użytkownika W oparciu o porty i protokoły
Watchdog	Route Watchdog System Watchdog
Zgodność ze standardami
Protokoły/ Standardy	IEEE 802.3 (Ethernet) IEEE 802.3u (Fast Ethernet) IEEE 802.11a (5GHz WLAN) IEEE 802.11b/g (2.4GHz WLAN) RFC 768 UDPRFC 791 IP RFC 792 ICMP RFC 793 TCP RFC 826 ARP RFC 1034, 1035 DNS RFC 1058 RIP RFC 1119 SNTPv2 RFC 1541 / 2131 / 3046 DHCP client / Server RFC 1631 NAT RFC 2068 / 2616 HTTP RFC 2516 PPPoE RFC 2865, 2866 RADIUS
Sprzęt
Wymiary (Szer. x Gł. x Wys.)	184 x 142 x 36 mm
Waga	435g
Zasilanie	12V DC, 1A
Warunki pracy i składowania	Temperatura pracy: 0 ~ 50 stopni C Temperatura składowania: -10 ~ 70 stopni C Wilgotność względna: 0 ~ 90% bez kondensacji
Certyfikaty	FCC, CE

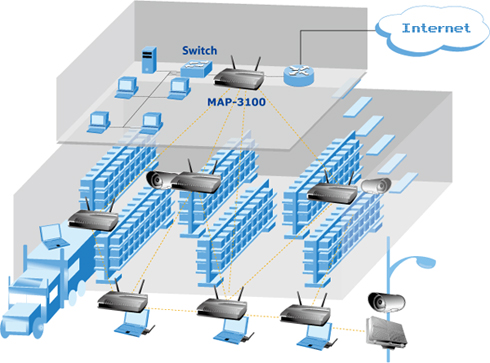

Każdy z punktów dostępowych MAP-3100 tworzy indywidualny węzeł i automatycznie lokalizuje i podłącza się do istniejącej sieci Mesh. Dzięki zaawansowanemu protokołowi OLSR, dane są zawsze transmitowane najkrótszą i najpewniejszą trasą. Jednocześnie, zagwarantowana jest redundancja oraz wysoka niezawodność sieci. W miarę instalacji kolejnych urządzeń, sieć jest rozbudowywana łatwiej i bardziej elastycznie. Dlatego MAP-3100 to doskonałe rozwiązanie dla budowy skalowalnych sieci, takich jak sieci w dużych magazynach czy budynkach biurowych.
