ISW-1022M

Dzięki zgodności ze standardem IEEE 1613 Class 2, przełącznik oferuje pozbawioną błędów komunikację “error-free”. Możliwość pracy w zakresie temperatur od -10 do +60 stopni C umożliwia umieszczenie przełącznika w praktycznie dowolnym miejscu. Przełącznik oferuje również możliwość stosowania różnych sposobów zasilania, dzięki czemu można go stosować w różnych gałęziach przemysłu na całym świecie.

Dostęp do przełącznika poprzez sieć umożliwia konfigurację zaawansowanych funkcji sieciowych warstwy 2 i zarządzanie siecią. Wysoka wydajność i stabilność uzyskiwana jest dzięki zaimplementowaniu protokołu IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) używanego w sieciach wysokoodpornych na błędy, a także w architekturze sieciowej typu MESH. Protokół został zoptymalizowany tak, aby czasy przywracania połączeń nie przekraczały 20ms.

Możliwość zarządzania poprawia niezawodność systemu i umożliwia korzystanie z zaawansowanych funkcji, dzięki czemu przełącznik doskonale nadaje się do budowania sieci Ethernet przeznaczonych dla krytycznych zastosowań i obsługujących aplikacje działające w czasie rzeczywistym.

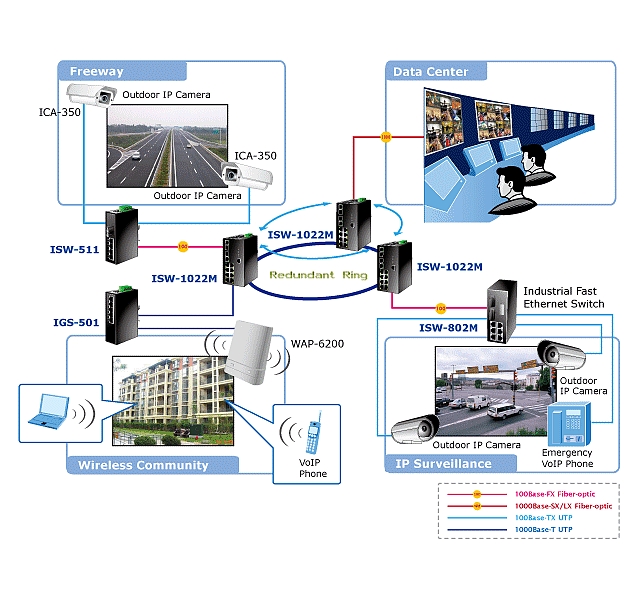

Zastosowanie.

Backup Zasilania / Alarm

Montaż na szynach DIN

Montaż do ścian

Połączenia redundantne bez zapętleń

Ciągłość pracy zapewnia technologia Super Szybkiego Przełączania

Łatwe zarządzanie przez panel WWW

Sprzęt.

• Zgodny ze standardami IEEE 802.3x, IEEE 802.3, IEEE802.3u, IEEE802.1d, IEEE802.1w, IEEE802.1p, IEEE802.1q, IEEE 802.3ab, .
• 8 Portów RJ-45 obsługujących funkcję auto-MDI/MDI-X, 2 porty SFP SX,LX,BX współdzielone z dwoma portami Gigabitowymi 1000Base-T .
• Tablica adresów MAC 8K wpisów.
• Bufor pamięci danych 1Mbit.
• Wydajność struktury przełączającej 5.6Gbps.
• Możliwość równoległego zasilania z wielu źródeł.
• Szyna montażowa DIN oraz 3 sposoby montażu naściennego.
• Zgodność ze standardami przemysłowymi.
• Zasilanie 12~48V DC, równoległe zasilanie z zabezpieczeniem polarity reverse.
• Temperatura pracy od -10 do 60 stopni C.
• Obudowa aluminiowa IP-30.
• Wyjście alarmu informującego o awarii portów lub zasilania.

Funkcje przełącznika.

• Funkcja szybkiego przywracania połączeń – maks. 20ms.
• Redundant Ring - 5 portów z opcja połączeń redundantnych
• Port-Based VLAN, do 9 grup VLAN
• IEEE 802.1q Tagged Based VLAN , 4K VLAN ID, do 256 grup VLAN
• IEEE 802.1p CoS, 4 kolejki priorytetów.
• Obsługa protokołu IGMP v1, v2 oraz tryb Query.
• Wybór i kontrola trasy - obsługa protokołów 802.1d STP/802.1w Rapid STP.
• Kontrola pasma ruchu wchodzącego i wychodzącego (Ingress/Egress).
• Mirorring portów RX / TX / Oba
• Agregacja Portów do 4 grup po 4 porty
• Filtrowanie adresów MAC oraz Statyczne adresy MAC

System.

• Zarządzanie poprzez sieć/SNMP v1,v2,v3, Telnet oraz Konsole.
• Log zdarzeń systemowych.
• Kopia bezpieczeństwa/odzyskiwanie konfiguracji.
• Powiadamianie e-mail o zdarzeniach w systemie.
• Zabezpieczenie adresem IP przed nieautoryzowanym dostępem.
• Monitorowanie transmisji portów.
• Rejestrowanie zdarzeń na serwerze Log Server/Client, SMTP E-mail Alert, Relay Alarm Output System Events
