ICS-102S15

Zwiększony zasięg

Konwerter zwiększa zasięg urządzeń podłączanych do portu szeregowego. Dzięki światłowodowi odległość pomiędzy urządzeniem szeregowym, a serwerem może wynosić do 15km.

Zdalne zarządzanie

ICS-102S15 zmienia urządzenia podłączane do portu szeregowego w urządzenia bazujące na standardzie IP. Dzięki temu możliwe jest ich natychmiastowe podłączenie do sieci TCP / IP. Dodatkowo konwerter może być zarządzalny poprzez interfejs sieciowy. Obsługuje również funkcje alarmu w razie problemów z połączeniami. Dzięki temu skraca się czas jaki administrator potrzebuje na zarządzanie siecią, identyfikację problemów i lokalizację awarii sprzętu i okablowania. Dostępne jest również wiele trybów połączeń, co pozwala na instalację w dużych sieciach.

Interfejs szeregowy

• Jeden port RS-232 / 422 / 485 oraz jeden 100Base-FX
• Obsługuje RS-232, 4-przewodowy RS-422 oraz 2/4-przewodowy RS-485
• Asynchroniczne przesyłanie danych z prędkością do 921600b/s

Interfejs Ethernet

• Zgodny z IEEE 802.3, IEEE 802.3u 10/100Base-TX
• Obsługa auto MDI/MDI-X na porcie RJ-45

Funkcje Smart

• Interfejs standardu TCP / IP i liczne tryby pracy
• Programowa obsługa protokołów ARP, ICMP,TCP / IP, UDP, HTTP server, DHCP client, Telnet server/client
• Wbudowany interfejs sieciowy oparty na IP do zdalnego zarządzania
• Tryby pracy portu szeregowego wybierane poprzez zdalne zarządzanie
• Tryb połączenia w parze umożliwiający połączenie dwóch urządzeń z interfejsem szeregowym poprzez sieć
• Oprogramowanie PLANET Smart Discovery automatycznie wykrywające urządzenia PLANET w sieci
• Aktualizacja oprogramowania Firmware poprzez HTTP

Sprzętowe

• Kompaktowa obudowa łatwa instalacja
• Możliwość montażu na ścianie lub szynie DIN
• Współpraca z obudowami PLANET serii MC ( MC-700 / 1000R / 1500)
• Diody LED ułatwiające diagnozowanie sieci
• Przycisk Reset na tylnym panelu przywracający ustawienia fabryczne

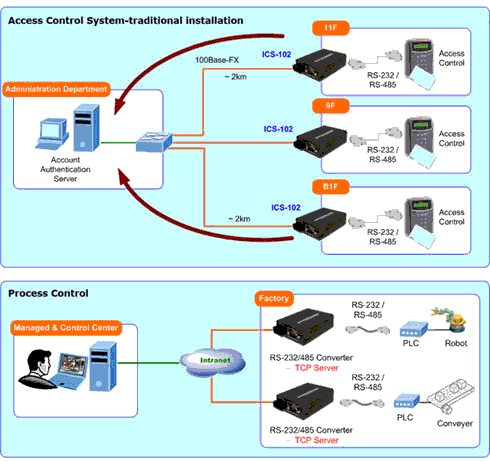

System kontroli dostępu – instalacja tradycyjna

Większość firm i urzędów wykorzystuje panele dostępu oraz karty Mifare lub systemy RFID aby identyfikować wchodzących. W tradycyjnej instalacji, urządzenie kontrolne wykorzystuje interfejs szeregowy RS-232 lub RS-485 i poprzez kable jest podłączone do serwera logowania. Po podłączeniu do konwertera ICS-102, urządzenie kontrolujące dostęp może znajdować się daleko od serwera i komunikować się z nim poprzez Ethernet. ICS-102 może też zostać podłączony do routera XDSL i uzyskać dostęp do Internetu; można więc zdalnie poprzez Internet identyfikować wchodzących oraz przyznawać prawa dostępu.

Kontrola procesów produkcji

Monitorowanie, konfigurowanie i zarządzanie automatyczną linią produkcyjną wymaga urządzenia PLC (Programmable Logical Control). ICS-102 może zostać ustawiony w tryb serwera TCP i podłączony do PLC. Dzięki temu administrator może konfigurować i wysyłać zestawy komend do urządzenia PLC poprzez sieć Fast Ethernet Intranet. Nie ma potrzeby tworzenia stanowiska kontrolnego w pobliżu maszyny.

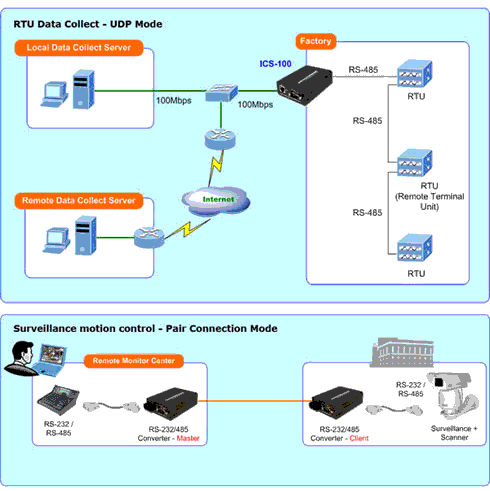

Zbieranie danych z terminala RTU – tryb UDP

Podłączenie do terminala RTU (Remote Terminal Unit) umożliwia zbieranie i monitorowanie danych wykorzystania mocy, sygnałów, itd. ICS-102 po ustawieniu w tryb UDP pozwala automatycznie przesyłać dane z RTU poprzez sieć Fast Ethernet do lokalnego serwera lub poprzez Internet do serwera zdalnego.

Zdalny nadzór

Zainstalowanie konwertera ICS-102 na dwóch końcach systemu – przy ruchomej kamerze oraz w centrum monitorowania przy klawiaturze poprzez interfejs RS-232 / RS-422 / RS-485 pozwala zdalnie kontrolować ruchy kamery z centrum monitoringu.
