Konwerter mediów 1000Base-X do 10/100/1000Base-T 802.3at PoE
PW związku z rosnącym zapotrzebowaniem na energię urządzeń zasilanych w standardzie PoE i koniecznością przesyłania prądu zasilającego na duże odległości powstał nowy konwerter Power over Ethernet Planet GTP-802. Konwerter jest zgodny z nowym standardem IEEE 802.3at High Power over Ethernet oraz wstecznie ze standardem IEEE IEEE 802.3af PoE, pozwala na zasilanie z mocą maksymalną 30W na urządzenie, obsługuje tryb duplex dla portu 10/100/1000Mbps oraz posiada optyczne złącze 1000Mbps..
Wydajne przesyłanie danych i zasilania
GTP-802 został zaprojektowany specjalnie dla sieci o zwiększonych wymogach zasilania, w których pracują takie urządzenia jak ruchome kamery PTZ, telefony VoIP z kolorowymi wyświetlaczami, wielokanałowe punkty dostępowe (IEEE 802.11a / b / g / n) i inne urządzenia które wymagają dużej mocy zasilania. GTP-802 doskonale nadaje się do budowy sieci przesyłających dane i zasilanie poprzez port RJ-45 bez potrzeby inwestowania w okablowanie sieci elektrycznej.
Zwiększony zasięg sieci dzięki połączeniom światłowodowym

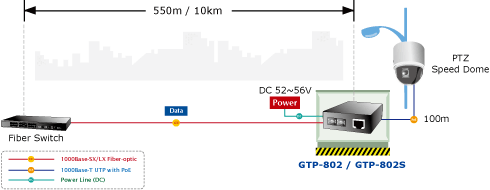

Maksymalny zasięg pomiędzy urządzeniem zasilanym w standardzie PoE a urządzeniem zasilającym wynosi 100 metrów. Aby zwiększyć zasięg sieci GTP-802 został wyposażony w interfejs światłowodowy. Urządzenie konwertuje optyczny sygnał Ethernet do standardowego elektrycznego sygnału Ethernet co pozwala na łatwe, efektywne i niedrogie połączenie dwóch różnych segmentów sieci. GTP-802 konwertuje sygnał 10/100/1000Base-T do 1000Base-X i w zależności od zastosowanego światłowodu pozwala na uzyskanie zasięgu 220 metrów lub 550 metrów z wykorzystaniem złącza SC. Pomimo dużego zasięgu urządzenie utrzymuje wysoką przepustowość łącza do 1000Mbps. Wysokowydajny mechanizm przełączający Store and Forward, funkcja zapobiegająca utracie pakietów IEEE 802.3x Flow Control (dla Full-Duplex) oraz konfigurowalna przełącznikiem DIP funkcja LFP (Link Fault Pass Through – tryby LLCF/LLR) gwarantują stabilność i niezawodność połączenia. Dodatkowo konwerter natychmiast powiadamia administratora o problemach z łączem oraz pozwala na efektywne monitorowanie i zarządzanie zasilaniem.
Szybka i łatwa instalacja w sieci z zasilaniem PoE
Konwerter GTP-802 przesyła prąd zasilający DC 52V poprzez kabel Ethernet kat. 5/5e/6, pozwalając na przesyłanie danych i zasilania jednocześnie do splittera PoE (POE-151S / POE-152S / POE-161S) na odległość do 100 metrów. Splitter rozdziela dane i zasilanie do wyjść DC (5VDC lub 12VDC). Takie rozwiązanie eliminuje konieczność instalacji gniazd zasilania w trudno dostępnych miejscach. Dodatkowo skraca się czas instalacji.
Interfejs
- 1 port RJ-45 – wyjście danych i zasilania
- 1 port optyczny SC
- Wejście zasilania DC 52V
Funkcje PoE
- Zgodny ze standardami IEEE 802.3af oraz IEEE 802.3at, Mid-Span PSE
- Zasilanie DC 52V poprzez kabel RJ-45 Ethernet do urządzeń z portem Ethernet
- Zasilanie PoE o mocy do 30 W
- Automatyczna detekcja urządzeń IEEE 802.3at / IEEE 802.3af PoE zapobiegająca zniszczeniu na wskutek nieprawidłowej instalacji
- Zdalne zasilanie na odległość do 100m
Sprzętowe
- Metalowa obudowa
- Diody LED: zasilanie, PoE, światłowód LNK / ACT, Ethernet LNK / ACT
- Przełącznik DIP: wybór trybu LFP (Link Fault Pass-through)
Zgodność ze standardami
- IEEE 802.3 10Base-T
- IEEE 802.3u 100Base-TX
- IEEE 802.3ab 1000Base-T
- IEEE 802.3z 1000Base-X
- IEEE 802.3at Power over Ethernet Pre-standard
- IEEE 802.3af Power over Ethernet
- FCC Part 15 Class A, CE
|
Model |
GTP-802 |
|
Interfejs |
|
|
Przewodowy |
10/100/1000Base-T Ethernet TP Auto-Negocjacja, Auto MDI/MDI-X, obsługa mieszacza PoE |
|
Światłowód |
Multi-mode: 50/125um lub 62.5/125um |
|
Złącze portu światłowodowego |
SC |
|
Zasięg |
220m & 550m |
|
Częstotliwość |
850nm |
|
Moc wysyłania |
Maks. -4 Min. -9.5 |
|
Czułość odbiornika |
-13.5 |
|
Maksymalna moc wejściowa |
-18 |
|
Power Over Ethernet |
|
|
Wejście PoE |
IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet |
|
Moc wyjściowa |
PoE 52V DC, Maks. 30 W |
|
Typ zasilania PoE |
Mid-Span |
|
Łączna moc wyjściowa PoE |
30 W |
|
Specyfikacja sprzętowa |
|
|
Architektura przełącznika |
Store-and-Forward |
|
Kontrola przepływu |
Back pressure dla Half Duplex IEEE 802.3x Pause Frame dla Full Duplex |
|
Diody LED |
System: PWR Światłowód 1000Base-X: LNK / ACT TP 10/100/1000Base-T: LNK / ACT PoE: Power in-use |
|
Wymiary (Szer. x Gł. x Wys.) |
70 x 94 x 26 mm |
|
Waga |
0.21kg |
|
Zasilanie |
52V DC, 0.58A zewnętrzny zasilacz |
|
Tryb LFP |
Właczony: jeśli port TP lub światłowodowy nie działa drugi port jest wyłączany automatycznie Wyłączony: Dioda LED połaczenia zapalona nawet jeśli druga strona nie działa |
|
Zgodność ze standardami |
|
|
Certyfikaty |
FCC Part 15 Class A, CE |
|
Standardy i protokoły |
IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet over Fiber-Optic IEEE 802.3x Flow Control IEEE 802.3af Power over Ethernet. IEEE 802.3at Power over Ethernet |
|
Okablowanie |
TP: kat 5 / 5e / 6 UTP Światłowód: Multi-mode: 50/125um lub 62.5/125um |
|
Środowisko pracy |
|
|
Temperatura |
0 ~ 50 stopni C |
|
Wilgotność |
5 ~ 90% (bez kondensacji) |

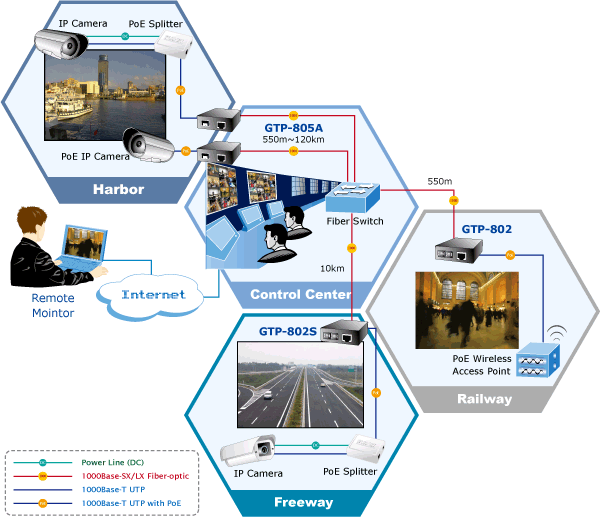

Elastyczna i przyjazna użytkownikowi instalacja PoE
W miejscach gdzie nie ma dostępu do gniazd zasilania, GTP-802 wraz ze soliterami PoE (POE-151S / 152S / 161S) zapewnia najprostszy sposób zasilania urządzeń nie obsługujących standardu PoE takich jak kamery czy punkty dostępowe. Urządzenie zasila też bezpośrednio urządzenia zgodne z PoE i pozwala na łatwą budowę sieci zdalnego nadzoru czy środowiska WiFi w miejscach publicznych, na dworcach, lotniskach czy kampusach.
