GST-705A - Planet

Nazwa opisowa
Konwerter mediów 1000Base-T do 1000Base-LX z serii Smart

Konwertery mediów serii GST-70x umożliwiają konwersję sygnałów pomiędzy standardowymi sieciami kablowymi Gigabit Ethernet 1000Base-T oraz światłowodowymi 1000Base-LX/SX. Konwerter GST-705A posiada łącze SFP na moduły mini-GBIC i w zależności od podłączonego modułu ma zasięg do 120 km. Konwerter posiada automatyczne MDI/ MDI-X dla portów skrętki oraz przełącznik DIP umożliwiający konfigurację dostępnych funkcji Smart, takich jak auto-negocjacja dla intefejsu światłowodowego czy mechanizmy LLCF/LLR.

Do pobrania

Deklaracja CE:

Pobierz deklaracja CE

Mechanizm LLCF jest domyślnie włączony i we współpracy z LLR bezzwłocznie alarmuje administratora sieci prowadzącego monitoring o kłopotach z połączeniem, a także ułatwia znalezienie rozwiązania dzięki czemu pozwala na szybką i skuteczną reakcję.

Dzięki konwerterowi mediów GST-705A można w łatwy i tani sposób połączyć dwa segmenty sieci różnych typów. Urządzenie może być wykorzystywane jako samodzielny konwerter zasilany z zasilacza prądu stałego. Może być również wykorzystany jako wsuwany moduł, który można umieszczać w nowych 19 calowych obudowach zbiorczych firmy PLANET (MC-1600MR/ MC-1600MR48). Po zainstalowaniu konwertera w obudowie zbiorczej możliwej jest zarządzanie i monitorowanie GST-705A poprzez port RS-232 i lokalną konsolę oraz zdalnie przez przeglądarkę sieciową.

Zgodny ze standardami IEEE 802.3ab, 1000Base-T oraz IEEE 802.3z
Wyposażony w jeden port 1000Base-T ze złączem RJ-45
Posiada port 1000Base-LX ze złączem SFP (mini-GBIC)
Diody LED pokazujące status konwertera
Przełącznik DIP umożliwiający konfigurację światłowodu (Auto-negocjacja/ ręcznie) oraz mechanizmu LLR (Włączony/ Wyłączony)
Automatyczne MDI/ MDI-X dla portu 1000Base-T
Back-pressure oraz kontrola przepływu IEEE 802.3x
Mechanizm Link Loss Return (LLR) dla interfejsu światłowodowego ułatwiający rozpoznawanie problemów ze zdalnymi połączeniami sieciowymi
Mechanizm Link Loss Carry Forward (LLCF) współpracujący z LLR przy diagnozowaniu połączeń sieciowych
Zarządzalny poprzez interfejs sieciowy po zainstalowaniu w obudowie zbiorczej PLANET serii Web Smart
Może być wykorzystywany jako urządzenie samodzielne lub po zainstalowaniu w obudowie zbiorczej na maksymalnie 16 konwerterów z redundantnym zasilaniem i funkcją „hot-swap”
Certyfikaty EMI: FCC, CE class B

Model	GST-705A
Standardy	IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX
Porty	1 x 1000Base-T, 1 x 1000Base-SX/LX
Łącze światłowodu	SFP
Okablowanie	1000Base-T: 2-pary kat. 5,5e,6 UTP, do 100 metrów 1000Base-SX: 50/ 125μm lub 62.5/ 125μm światłowód multimodowy, do 2 km 1000Base-LX: 9/ 125μm światłowód single-mode do 120km
Diody LED	System: PWR; TP: LNK, ACT; SX: LNK, ACT, FDX
Przełączniki DIP	Światłowód (Auto-negocjacja/ ręcznie), LLR (Włączone/ Wyłączone)
Przepustowość	Gigabit Ethernet: 1000/ 2000Mbps dla half/ full-duplex
Zasilanie	5V DC, 2A
Zużycie prądu	6.2 W/ 21BTU (maksymalnie)
Środowisko pracy	0~50 stopni C, 5%~90% wilgotność względna
Środowisko składowania	-20~70 stopni C, 5%~90% wilgotność względna
Wymiary (Szer. x Gł. x Wys.)	81 x 94 x 26mm
Waga	0.22 kg
Certyfikaty	FCC Class B, CE mark

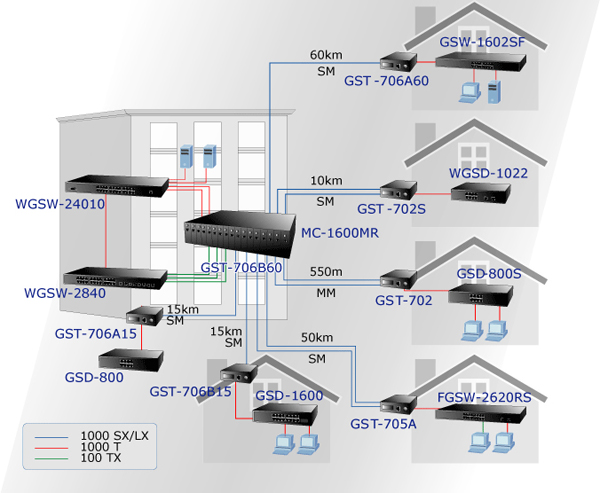

Urządzenie samodzielne lub instalacja scentralizowana

PLANET GST-705A jest doskonałym rozwiązaniem dla rozrastających się sieci wykorzystujących technologię konwersji mediów. Urządzenie umożliwia elastyczne stosowanie w sieci może pracować jako konwerter samodzielny lub może zostać zainstalowane w obudowie zbiorczej umożliwiającej scentralizowane zarządzanie. Po zainstalowaniu konwertera w obudowie zbiorczej zapewnione jest nieprzerwane działanie sieci dzięki funkcji “hot swap”. Konwertery serii GST-70x są idealnym rozwiązaniem do budowy sieci FTTH (Fiber to the Home), FTTC (Fiber to the Curb) oraz FTTB (Fiber to the Building) dla dostawców usług internetowych, w przedsiębiorstwach i na terenach kampusów uczelnianych.
