Oznaczenie handlowe:
KWPTFT802 FT-807 Konwerter RJ-45 10/100 Base-TX / 100 Base-FX, SMI.

PLANET FT-807 to konwerter z łącza przewodowego RJ-45 10/100 Base-TX (STP) na łącze światłowodowe Fast Ethernet 100 Base-FX. Obsługuje transmisję w trybie full-duplex po stronie światłowodowej, która został wykonana w standardzie SMI (Small Multimedia Interface).

Zakończono produkcję

Do pobrania

Deklaracja CE:

Pobierz deklaracja CE

FT-807 automatycznie dostosowuje się do najwyższej możliwej prędkości obsługiwanej przez urządzenie podłączone do portu STP. Interfejs SMI jest jednym z rodzajów interfejsów POF (Plastic Optic Fiber), który jest idealny dla transmisji danych z wysokimi prędkościami przy zachowaniu niskich kosztów. Światłowód SMI spełnia wymogi specyfikacji IEEE 1394b i może transmitować dane z prędkością S200 (250Mbps) na odległość 50 metrów; zasięg dla portu TP wynosi 100 metrów. FT-807 umożliwi bezproblemowe przesyłanie danych multimedialnych, a jednocześnie jest łatwy w instalacji i konfiguracji.

Podstawowe cechy.

Zgodność ze standardami IEEE 802.3u, 10/100Base-TX oraz 100Base-FX.
Konwersja RJ-45 TP do interfejsu POF (Plastic Optic Fiber).
Światłowód IEEE 1394b SMI, zasięg do 50m.
Niski koszt oraz wysoka prędkość transmisji danych.
Kompaktowa obudowa oraz łatwa instalacja.

FT-807 korzysta z łącza typu POF SMI przede wszystkim używanego dla przesyłu danych w standardzie IEEE 1394b.

Gniazdo SMI przedstawiono na rysunku po lewej stronie.

Kabel POF powinien być podwójnym przewodem z optycznym rdzeniem o średnicy 0.98mm z osłoną średnicy 1mm. Średnica kabla: 2.2 mm.Zasięg kabla optycznego wynosi 50 metrów lub więcej dla połączenia pary urządzeń FT-807 z prędkością 100Mbps.

Produkt

Konwerter 10/100 Base-TX do 100Base-FX SMI Fast Ethernet.

Model

FT-807

Standardy

IEEE 802.3u, 10/100 Base-TX oraz 100 Base-FX

Łącze TP

Port RJ-45 (Auto-MDI/MDI-X) skrętka, EIA568

Łącze światłowodowe

Port SMI POF (multi-mode), długość fali 650nm

Przepustowość

10/100Mbps (TP); Auto negocjacja dla trybu duplex

100Mbps (FX) ; tryb full-duplex

Okablowanie TP

4 pary kat. 3 lub 5 UTP, zasięg do 100m

Kabel światłowodowy

Światłowód IEEE 1394b SMI (0.98mm /1mm), zasięg do 50m

Diody LED

PWR, TP, POF

Wymiary

86 x 62 x 23 mm (Szer. x Gł. x Wys.)

Zasilanie

5V DC, 2A

Temperatura

Praca: 0~50 stopni C, Składowanie -40~70 stopni C

Wilgotność

Praca: 10% do 90%, Składowanie: 10% do 90% bez kondensacji

Certyfikaty

FCC Part 15 Class A, CE

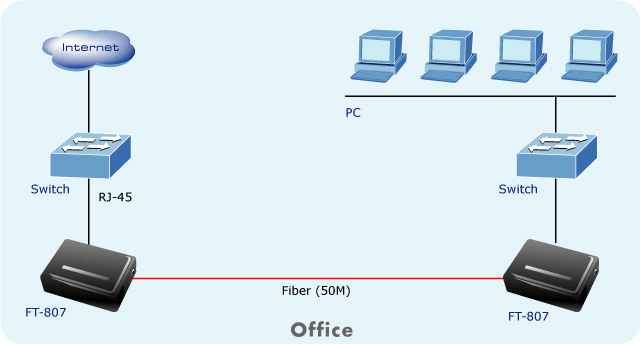

Sieci światłowodowe dla przedsiębiorstw i dla domu.

Dzięki wysokiej wydajności i łatwości instalacji, FT-807 może służyć do tworzenia rozwiązań sieciowych typu FTTH (Fiber To The Home) w domu i małym biurze.
