24-portowy przełącznik 10/100Mbps + 2 Gigabitowe porty TP / SFP z serii Web Smart
Przełącznik FGSW-2620CS posiada 24 porty 10/100Mbps Fast Ethernet oraz dwa współdzielone porty Gigabit Ethernet TP/SFP. Dwa porty Gigabit 1000Base-T 10/100/1000Mbps współdzielone są ze slotami SFP na moduły światłowodowe 1000Base-SX/LX. Zasięg segmentów sieci może wynosić od 100 metrów (TP) do 550 metrów (światłowód Multi-mode) oraz do ponad 10/20/30/40/50/70/120 (światłowód Single-mode).
Deklaracja CE:
Pobierz deklaracja CEFGSW-2620CS zbudowano w oparciu o nie blokującą sie architekturę o przepustowości 8.8Gbps, pozwalającą na swobodną rozbudowę sieci LAN bez obawy o niewystarczającą przepustowość.
Efektywne zarządzanie przełącznikiem FGSW-2620CS gwarantuje interfejs sieciowy umożliwiający zdalną konfigurację. Możliwe jest konfigurowanie zaawansowanych funkcji takich jak ustawienia portów, VLAN’y oparte na portach / IEEE 802.1Q / MTU, dublowanie portów, łączenie portów w magistralę, funkcje QoS, kontrola przepustowości, broadcast storm control, filtrowanie adresów MAC / TCP & UDP oraz IGMP Snooping v1 / v2.
FGSW-2620CS obsługuje VLAN w oparciu o porty / IEEE 802.1Q / MTU (również overlapping). Możliwe jest utworzenie 26 grup dla VLAN w oparciu o porty oraz 32 grup dla VLAN IEEE 802.1Q. Łączenie portów w magistralę pozwala na stworzenie magistrali o dużej przepustowości. FGSW-1820CS / FGSW-2620CS pozwala na stworzenie dwóch grup po maksymalnie 4 porty oraz obsługuje zapobieganie awariom łącza.
Funkcja auto negocjacji dla wszystkich portów RJ-45 / STP pozwala na automatyczny wybór prędkości 10/20Mbps / 100/200Mbps (Fast Ethernet) lub 2000Mbps (Gigabit Ethernet). Dodatkowo przełącznik obsługuje auto detekcję MDI / MDI-X pozwalającą na bezproblemowe łączenie z urządzeniami sieciowymi niezależnie od typu okablowania.
- Zgodność ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
- 24 porty 10/100Mbps Fast Ethernet RJ-45
- 2 współdzielone porty 10/100/1000Mbps combo Gigabit TP/sloty SFP
- Każdy port 10Base-T / 100Base-TX obsługuje auto-negocjację 10/20, 100/200Mbps (Fast Ethernet), 2000Mbps (Gigabit Ethernet)
- Każdy port RJ-45 posiada automatyczne rozpoznawanie MDI/MDI-X
- Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
- Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
- Tablica adresów MAC – 4k wpisów, automatyczne uczenie się i odświeżanie
- Wbudowana pamięć pakietów 2.75Mb
- Sieciowy interfejs użytkownika umożliwiający zdalną konfigurację
- Filtrowanie Broadcast Storm Control
- Obsługa 26 grup VLAN bazujących na portach, 32 grup IEEE 802.1Q VLAN oraz MTU VLAN
- Łączenie portów w magistrale – 2 grupy po maksymalnie 4 porty o łącznej przepustowości 800Mbps
- Obsługa QoS, kontrola przepustowości oraz filtrowanie adresów MAC / TCP oraz UDP dla każdego portu
- Dublowanie portów (mirroring) oraz IGMP Snooping v1 / v2
- Aktualizacja Firmware poprzez sieć
- Ustawianie hasła, adresu IP oraz opisu urządzeń poprzez narzędzia Planet Smart discovery
- Możliwość montażu w szafie 19-cali
- Wbudowany uniwersalny zasilacz
- Certyfikaty EMI: FCC, CE class A
|
Specyfikacja sprzętowa |
|
|
Porty przewodowe |
24 x 10/ 100/Base-TX RJ-45 Auto-MDI / MDI-X |
|
Porty Gigabit Ethernet |
2 x combo TP/SFP |
|
Architektura przełącznika |
Store-and-Forward |
|
Przepustowość (pakiety/sek.) |
6.54 Gbps / nie blokująca się |
|
Przepustowość matrycy |
8.8 Mpps |
|
Tablica adresów MAC |
4K wpisów |
|
Bufor danych |
2.75Mb |
|
Kontrola przepływu |
Back pressure dla Half-DuplexIEEE 802.3x Pause Frame dla Full-Duplex |
|
Wymiary |
440 x 120 x 44 mm – wysokość U1 |
|
Waga |
1.64 kg |
|
Zasilanie |
100 – 240V AC, 50 – 60Hz, 0.5A |
|
Zużycie prądu |
19 W / 64BTU |
|
Temperatura |
Praca: 0~50 stopni CSkładowanie: -40~70 stopni C |
|
Wilgotność |
Praca: 5% do 90%, Składowanie: 5% do 90% (bez kondensacji) |
|
Funkcje Smart |
|
|
Zarządzanie |
Przeglądarka sieciowa |
|
Konfiguracja portów |
- Port wyłączony/włączony- Tryb duplex- Kontrola przepływu wyłączona/włączona |
|
VLAN |
26 grup VLAN bazującego na portach / 32 grupy VLAN IEEE 802.1Q VLAN / MTU VLAN |
|
Łączenie portów w magistralę |
2 grupy po 4 porty o łącznej przepustowości 800Mbps |
|
Dublowanie portów |
Pozwala na monitorowanie ruchu na dowolnym porcie |
|
Mechanizmy QoS |
Niski/ wysoki priorytet dla każdego portu port First-In-First-Out, All-High-before-Low, Weight-Round-Robin QoS |
|
Limitowanie przepustowości |
1 / 2 / 4 / 8 / 16 / 32 / 64Mbps |
|
Broadcast Storm Control |
5% / 10% / 25% / 50% / Wyłączona |
|
Filtrowanie MAC/TCP/UDP |
Tak |
|
IGMP Snooping v1 / v2 |
Włączone/ wyłączone |
|
Statystyki portu |
Pokazuje szczegółowe informacje o ruchu na każdym porcie |
|
Zgodność ze standardami |
|
|
Certyfikaty |
FCC Part 15 Class A, CE |
|
Standardy |
IEEE 802.3 (Ethernet) IEEE 802.3u (Fast Ethernet) IEEE 802.3ab (Gigabit Ethernet) IEEE 802.3z (Gigabit Ethernet) IEEE 802.3x (Full-duplex flow control) IEEE 802.1Q VLAN IEEE 802.1p QoS |

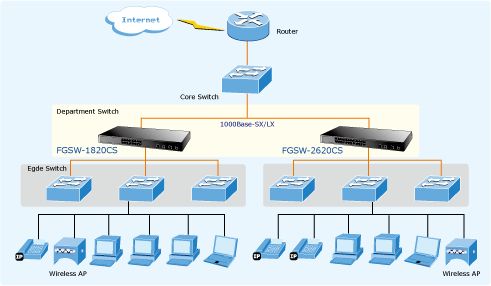

Przełącznik oddziałowy
Dzięki przepustowości 8.8Gbps oraz nie blokującej się architekturze FGSW-2620CS z łatwością zagwarantuje wysoką lokalną przepustowość w oddziałowej sieci szkieletowej Fast Ethernet. Dzięki 2 slotom SFP, przełącznik umożliwia połączenie z siecią szkieletową poprzez moduły światłowodowe Gigabit Ethernet LX/SX SFP.
