FGSW-2612PVS - Planet

Oznaczenie handlowe:
SWPTFGSW2612PVS FGSW-2612PVS Zarządzany przełącznik 24 porty 10/100Mbps, w tym 12 portów PoE + 2 porty Gigabitowe RJ-45 / sloty na moduły mini GBIC.

Firma Planet prezentuje kolejny produkt wykorzystujący zdobywającą coraz większą popularność technologię zasilania po sieci Ethernet PoE. FGSW-2612PVS to zarządzany przełącznik, posiadający 24 porty, z których 12 jest dodatkowo wyposażonych w mieszacze PoE umożliwiające transmisje danych i jednoczesne zasilanie podłączanych urządzeń siecią Ethernet. Zwiększa to znacznie jego elastyczność i możliwości zastosowania, ogromnie ułatwiając projektowanie nowej lub rozbudowę istniejącej sieci.

Do pobrania

Deklaracja CE:

Pobierz deklaracja CE

Wywodzący się z modelu FGSW-2620PVS, nowy FGSW-2612PVS oferuje 24 porty RJ-45 10/100 Mbps Fast Ethernet i 2 stałe porty RJ-45 przewodowe, gigabitowe do wykorzystania zamiennie z modułami mini GBIC 10/100/1000 Mbps umieszczanymi w slotach. Wbudowany system zasilania podłączanych urządzeń poprzez przewody sieci Ethernet pozwala na doprowadzanie stałego prądu zasilającego o napięciu 48 V zgodnie ze standardem IEEE 802.3af. Funkcję taką posiadają porty o numerach od 1 do 12. Dwa dodatkowe porty (stałe RJ-45 lub w modułach mini GBIC) mogą służyć do podłączenia sieci przewodowej 10/100/1000 Base-TX lub światłowodowej 100 Base-FX, lub 1000 Base-SX/LX. Długość takiego łącza wynosi do 100 m dla skrętki miedzianej (TP), do 2 kilometrów dla światłowodu MM, ST lub S.C. lub nawet do 70 kilometrów dla światłowodu SM, SC / WDM / SFP.

Zastosowanie tego przełącznika, zbudowanego w oparciu o nie blokującą się matrycę przełączającą o wydajności 8.8Gbps, może w bardzo prosty sposób zwiększyć przepustowość istniejącej sieci w jej newralgicznych punktach, w miarę wzrostu zapotrzebowania na większe pasmo. Dodatkowe wyposażenie przełącznika w system PoE zgodny ze standardem IEEE 802.3af, pozwala zasilać 12 urządzeń odległych nawet o 100 metrów, wykorzystując do tego celu 2 niewykorzystywane do transmisji danych pary przewodów standardowej skrętki cztero parowej Cat 5/5e UTP.

Zarządzanie przełącznikiem może odbywać się poprzez konsolę lub przeglądarkę Web. Do dyspozycji administratora są takie funkcje jak konfiguracja prędkości portów, łączenie portów (trunking), tworzenie VLAN’ów, dublowanie portów (mirroring), QoS, kontrola przepustowości, hasła dostępu czy ustawienia IP. Przełącznik oferuje możliwość tworzenia VLAN’ów w oparciu o porty (z nakładającymi się na siebie włącznie). Można utworzyć maksymalnie 26 grup VLAN. Możliwość łączenia portów (trunking) pozwala tworzyć między ważnymi węzłami sieci magistrale o bardzo wysokiej przepustowości. Maksymalna możliwość, to stworzenie 7 magistral po 4 porty.

Zgodny ze standardami IEEE 802.3, 802.3u, 802.3z, 802.3ab Gigabit Ethernet oraz 802.3af PoE.
12 z 24 portów 10/100 Mbps Fast Ethernet wyposażone w system PoE.
2 porty 10/100/1000Base-T zamienne z modułami Mini GBIC Gigabit Ethernet.
Każdy port RJ-45 obsługuje auto-negocjację 10/20, 100/200Mbps oraz detekcję MDI / MDI-X.
Kontrola przepływu (pauza/ramka) w trybie full duplex oraz “back pressure” w trybie half-duplex.
Wysoko wydajna architektura „Store and Forward”.
Filtrowanie błędnych pakietów i uzupełnianie niepełnych optymalizuje przepustowość sieci.
Tabela MAC adresów 8 K wpisów z automatycznym wpisywaniem i odświeżaniem.
Wbudowany bufor pamięci 4 Mbit.
Zarządzanie i kontrola poprzez konsolę lub przeglądarkę Web.
Obsługuje do 26 grup VLAN w oparciu o porty.
Obsługuje do 7 magistral po maksimum 4 porty na magistralę (przepustowość maks. 800Mbps).
Dublowanie portów pozwala na monitorowanie ruchu sieciowego w czasie rzeczywistym.
Obsługuje QoS i kontrolę przepustowości każdego portu.
Posiada funkcje kontroli kolejności włączania zasilania do poszczególnych, odległych urządzeń.

Model	FGSW-2612 PVS Zarządzany przełącznik 24-Porty 10/100 Mbps
	w tym 12 portów z PoE + 2 porty/sloty Gigabitowe.
Porty	24RJ-45 10 / 100 Base-TX, Auto-MDI/MDI-X 2RJ-45 10/100/1000 Base-T
Sloty na moduły	2 sloty na moduły SFP (Mini GBIC) do stosowania zamiennie z portami stałymi Gigabitowymi
Porty PoE	12 (port#1 do port#12); IEEE802.3af
Zgodność ze standardami	IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet)
	IEEE 802.3z(Gigabit Ethernet), IEEE 802.3ab (Gigabit Ethernet)
	IEEE802.3x (Flow control), IEEE 802.1p QoS
	IEEE802.3af Power over Ethernet
Tabela MAC adresów	8K wpisów
Bufor danych	4 Mbit
Przepustowość	6.6 Mpps (matryca 8,8Gbps)
Kontrola przepływu	Back pressure w half duplex, IEEE 802.3x Pause Frame dla full duplex
Zarządzanie	Port konsoli, przeglądarka Web
Konfiguracja portów	Włączanie / wyłączanie portów
	Auto-negocjacja - włączona / wyłączona.
	Wybór 10 / 100Mbps, tryb full duplex lub half duplex.
	Kontrola przepływu - włączona / wyłączona
	PoE - włączone / wyłączone, kolejność włączania.
Stan portów	Możliwość wyświetlania bieżącego stanu każdego portu i jego ustawień.
	Wyświetlanie stanu PoE i poboru prądu.
Trunking	Do 7 grup po 4 porty
VLAN	Do 26 grup VLAN w oparciu o porty.
Mirroring	Możliwość dublowania 1 portu. Tryb monitorowania: wyłączone, RX, TX, TX & RX
QoS	Każdy port może mieć przypisany priorytet wysoki lub niski.
Kontrola pasma	Indywidualna dla każdego portu.
Wymiary	440 x 260 x 44 mm (Szer. x Gł. x Wys.), 1U
Masa	3.3 kg
Zasilanie	100~240 VAC, 50/60Hz, 130 W maks.
Warunki pracy	Temp.: 0~50 st. C; Wilgotność: 10% - 90% (bez kondensacji pary)
Certyfikaty	CE, FCC Part 15 Class A

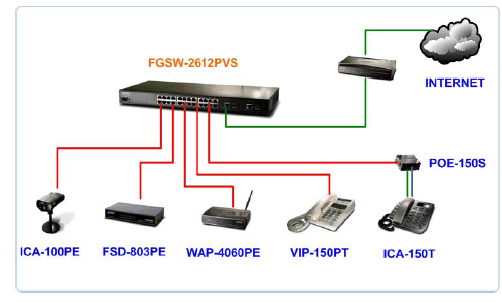

Posiadając 12 portów z możliwością zasilania podłączanych urządzeń, FGSW-2612PVS może stać się centralną jednostką łącząco – zasilającą lokalnej sieci w przedsiębiorstwie, wokół której z łatwością można zbudować system telefonii IP lub system obserwacyjny wykorzystujący kamery IP. Dla przykładu w niewielkiej firmie można na bazie jednego takiego przełącznika stworzyć system nadzorujący składający się z 8 kamer, a 4 bezprzewodowe punkty dostępowe pokryją swym zasięgiem cały obszar. Najistotniejszą cechą tego projektu jest zupełny brak uzależnienia od dostępu do sieci zasilającej przy rozmieszczaniu urządzeń peryferyjnych.
