FGSD-1022P

Bogate funkcje w warstwie 2

FGSD-1022P pozwala na konfigurację podstawowych funkcji, takich jak szybkość portów, łączenie portów w magistrale, VLAN, protokół Spanning Tree, funkcje QoS, kontrola pasma oraz IGMP Snooping. Urządzenie obsługuje IEEE 802.1Q Tagged VLAN a maksymalna ilość grup VLAN wynosi 256. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów. Pozwala on na stworzenie do 13 grup portów po maksymalnie 8 portów w każdej, oraz obsługuje funkcje zapobiegania awarii łącza.

• Obsługa 802.1Q VLAN
• IGMP Snooping
• Lista kontroli dostępu
• Szyfrowanie SSL
• TOS/DSCP QoS
• SNMP oraz SNMP Trap
• DHCP Relay & DHCP Option 82
• Autoryzacja 802.1x / RADIUS
• Protokół 802.1s Multiple Spanning Tree

Scentralizowane zarządzanie zasilaniem

Dzięki 8 portom PoE, przełącznik FGSD-1022P zapewnia zasilanie o łącznej mocy 180 W i umożliwia budowę centralnie zasilanej sieci telefonii IP, systemu zdalnego nadzoru opartego o kamery IP, lub grupy punktów dostępowych sieci bezprzewodowej. Na przykład, 8 kamer IP lub punktów dostępowych może zostać zainstalowanych w firmie tworząc system zdalnego nadzoru lub środowisko sieci bezprzewodowej. Nie ma potrzeby instalacji dodatkowych gniazd zasilania, instalacja urządzeń sieciowych jest łatwa i szybka.

Doskonała kontrola ruchu

PLANET FGSD-1022P posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy Network Service Provider. Gwarantują one również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie

Efektywne zarządzanie przełącznikiem jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do FGSD-1022P może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń w trybie SSL szyfrującym zawartość pakietów podczas każdej sesji.

Wysokie bezpieczeństwo

PLANET FGSD-1022P oferuje listę kontroli dostępu (ACL) zapewniającą pełne bezpieczeństwo. Mechanizmy bezpieczeństwa zawierają bazującą na portach autoryzację użytkowników i urządzeń w standardzie 802.1x. Zabezpieczenia bazujące na portach efektywnie limitują liczbę klientów mających dostęp do sieci poprzez przełącznik. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Elastyczność i możliwość rozbudowy

Dwa sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 1000Base-SX/LX oraz WDM SFP (Small Factor Pluggable). Zasięg może wynosić od 550 metrów (światłowód Multi-Mode) do ponad 10/50/70/120 kilometrów (światłowód Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Porty

• 8 portów 10/100Mbps Fast Ethernet z mieszaczem PoE standardu IEEE 802.3af
• 2 współdzielone porty TP 10/100/1000Mbps,
• 2 współdzielone sloty SFP (Mini-GBIC)
• Port konsoli RS-232 DB9 umożliwiający konfigurację przełącznika

Funkcje PoE

• Zgodny ze standardem IEEE 802.3af Power over Ethernet End-Span PSE
• Zasilanie do 8 urządzeń IEEE 802.3af
• Obsługa zasilania PoE do 15.4 W na każdym porcie PoE
• Łączna moc dla zasilania PoE – 180W
• Automatyczna detekcja zasilanych urządzeń (PD)
• Zabezpieczenie obwodu zapobiega interferencji pomiędzy portami
• Zdalne zasilanie na odległość do 100m
• Zarządzanie PoE
  • Całkowity limit zasilania
  • Włączanie/ wyłączanie PoE dla każdego portu
  • Priorytety zasilania
  • Limit zasilania dla każdego portu
  • Detekcja klasyfikacji PD
  • Zabezpieczenie przed przegrzaniem

Funkcje warstwy 2

• Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
• Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Tablica adresów MAC – 8k wpisów, automatyczne zapamiętywanie i odświeżanie
• Broadcast / Multicast / Unicast storm control
• Obsługa 802.1q Tagged VLAN, tunelowania Q-in-Q, Port-Based VLAN
• Obsługa protokołu GVRP umożliwiającego zarządzanie VLAN
• Private VLAN Edge (PVE / Protected Port)
• Łączenie portów w magistrale - do 13 grup, każda po maksymalnie 8 portów o łącznej przepustowości 1.6Gbps
• Protokół IEEE 802.3ad LACP oraz obsługa Cisco ether-channel
• Obsługa STP IEEE 802.1d oraz MSTP IEEE 802.1s Spanning Tree
• Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

• 4 kolejki priorytetów dla każdego portu
• Klasyfikacja ruchu IEEE 802.1p CoS, IP TOS / DSCP, priorytety dla portów
• Obsługa CoS Weighted Round Robin (WRR)
• Obsługa QoS oraz kontrola przepustowości dla każdego portu
• Reguły kształtowania ruchu dla każdego portu

Filtrowanie Multicast

• Obsługa IGMP Snooping v1 oraz v2
• Tryb Querier
• IGMP Snooping v2 fast leave

Bezpieczeństwo

• Kontrola dostępu 802.1x w oparciu o porty
• Autoryzacja użytkowników RADIUS
• Lista kontroli dostępu ACL w oparciu o IP/ przypisywanie portów
• Lista kontroli dostępu ACL w oparciu o MAC
• Zabezpieczenie portów

Zarządzanie

• Przez sieć, Telnet, linie poleceń konsoli
• Dostęp poprzez SNMP v1, v2c oraz v3
• Obsługa SSL
• Klient DHCP, DHCP Option82 oraz DHCP Relay
• Link Layer Discovery Protocol (LLDP)
• Wbudowany klient TFTP
• Aktualizacja oprogramowania Firmware przez TFTP lub HTTP
• Wgrywanie konfiguracji przez TFTP lub HTTP
• Zapisywanie logów do lokalnego pliku lub serwera syslog
• Cztery grupy 1,2,3,9 (historia, statystyki, alarmy, zdarzenia) RMON
• SNMP trap dla diagnostyki łącza
• Funkcja Ping

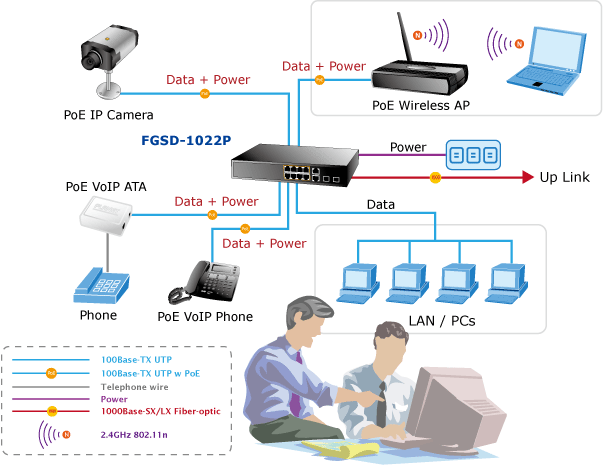

Biuro IP

Rozbudowa biura i dodawanie kolejnych linii telefonicznych będzie tańsza z wykorzystaniem system telefonii PoE IP zamiast tradycyjnego. PLANET FGSD-1022P pomaga tworzyć zintegrowane sieci danych z obsługą połączeń głosowych i zasilania. W takich sieciach możliwa jest instalacja telefonów PLANET zgodnych ze standardem IEEE 802.3af bez konieczności montażu dodatkowych gniazd zasilania. Tego typu urządzenia pobierają zasilanie bezpośrednio z FGSD-1022P poprzez kabel sieci Ethernet.

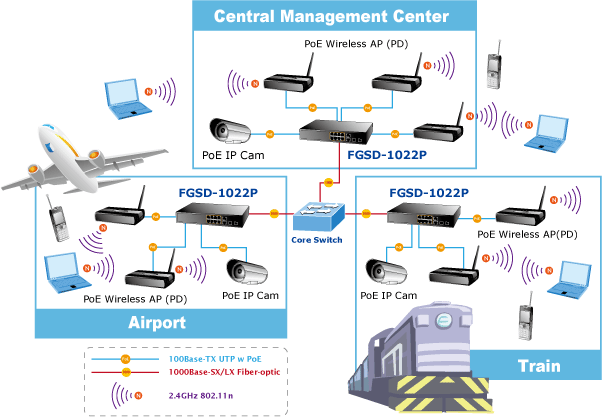

Zdalny nadzór oraz sieci bezprzewodowe IP

Po podłączeniu puntku dostępowego sieci bezprzewodowej zgodnego ze standardem PoE do FGSD-1022P podłączonego do sieci kablem światłowodowym dalekiego zasięgu możliwe jest stworzenie bezprzewodowego środowiska LAN w zasięgu punktu dostępowego Wi-Fi nawet w poruszającym się pociągu, autobusie czy statku. Z drugiej strony możliwa jest budowa system zdalnego nadzoru PoE IP zwiększającego bezpieczeństwo podróżnych oraz systemu telefonii PoE IP umożliwiającego połączenia głosowe.
