FGSD-1022HP

Scentralizowane zarządzanie zasilaniem

Przełącznik FGSD-1022HP posiada 8 portów PoE zgodnych ze standardami 802.3af oraz 802.3at PoE co pozwala na jednoczesne podłączanie urządzeń PoE standardowych oraz high power. Zapewnia zasilanie o łącznej mocy 150 W i pozwala na podłączenie do 8 urządzeń PoE 802.3af lub 5 urządzeń PoE 802.3at. Aby uprościć zarządzanie energią, FGSD-1022HP ma zaimplementowane zaawansowane funkcje takie jak zabezpieczenie przed przegrzaniem, alert dla zdefiniowanego maksymalnego poziomu zasilania oraz automatyczne przydzielanie mocy, tak aby nie przekroczyć maksymalnej mocy łącznej. Moc może być przydzielana na podstawie priorytetów lub klasyfikacji, a alerty są wysyłane jeśli poziom wykorzystania dostępnej mocy osiągnie zdefiniowany poziom. Przełącznik umożliwia budowę centralnie zasilanej sieci, nie ma potrzeby instalacji dodatkowych gniazd zasilania, instalacja urządzeń sieciowych jest łatwa i szybka.

IEEE 802.3at Power over Ethernet

Standard IEEE 802.3af PoE zaczyna być niewystarczający do obecnych zastosowań. Nowy standard IEEE 802.3at Power over Ethernet umożliwia zasilanie urządzeń z maksymalną mocą 30W. Dzięki zgodności ze standardem IEEE 802.3at, przełącznik FGSD-1022HP posiada dużo większe możliwości zasilania niż standardowe przełączniki 802.3af PoE.

Bogate funkcje w warstwie 2

FGSD-1022HP pozwala na konfigurację podstawowych funkcji, takich jak szybkość portów, łączenie portów w magistrale, VLAN, protokół Spanning Tree, funkcje QoS, kontrola pasma oraz IGMP Snooping. Urządzenie obsługuje IEEE 802.1Q Tagged VLAN a maksymalna ilość grup VLAN wynosi 256. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów oraz obsługuje funkcje zapobiegania awarii łącza. Dodatkowo SNTP, log systemowy oraz zdalny syslog umożliwiają łatwe monitorowanie systemu.

Doskonała kontrola ruchu

PLANET FGSD-1022HP posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy Network Service Provider. Gwarantują one również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie

Efektywne zarządzanie przełącznikiem jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do FGSD-1022HP może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń w trybie SNMPv3 oraz SSL szyfrującym zawartość pakietów podczas każdej sesji.

Wysokie bezpieczeństwo

PLANET FGSD-1022HP oferuje listę kontroli dostępu (ACL) zapewniającą pełne bezpieczeństwo. Mechanizmy bezpieczeństwa zawierają bazującą na portach autoryzację użytkowników i urządzeń w standardzie 802.1x. Zabezpieczenia bazujące na portach efektywnie limitują liczbę klientów mających dostęp do sieci poprzez przełącznik. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Elastyczność i możliwość rozbudowy

Dwa sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 1000Base-SX/LX oraz WDM SFP (Small Factor Pluggable). Zasięg może wynosić od 550 metrów (światłowód Multi-Mode) do ponad 10/50/70/120 kilometrów (światłowód Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Porty

• 8 portów 10/100Mbps Fast Ethernet zgodnych ze standardem IEEE 802.3af / IEEE 802.3at PoE
• 2 współdzielone porty TP 10/100/1000Mbps,
• 2 współdzielone sloty SFP (Mini-GBIC)
• Przycisk Reset
• Port konsoli RS-232 DB9 umożliwiający konfigurację przełącznika

Power over Ethernet

• Zgodność ze standardami IEEE 802.3af / IEEE 802.3at Power over Ethernet End-Span PSE
• Do 8 urządzeń IEEE 802.3af zasilanie maksymalnie 15.4 W dla każdego portu PoE
• Do 5 urządzeń IEEE 802.3af zasilanie maksymalnie 15.4 W dla każdego portu PoE
• Automatyczna detekcja urządzeń (PD)
• Zabezpieczenie przed przepięciami
• Zdalne zasilanie na odległość do 100m
• Zarządzanie PoE
  • Tryb IEEE 802.3af oraz IEEE 802.3at
  • Kontrola całkowitej mocy zsilania PoE
  • Włączanie/wyłączanie PoE dla każdego portu
  • Priorytety zasilania PoE
  • Limitowanie zasilania dla każdego portu
  • Zabezpieczenie przed przegrzaniem
  • Kontrola poziomu zasilania PoE

Funkcje warstwy 2

• Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
• Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Tablica adresów MAC – 8k wpisów, automatyczne zapamiętywanie i odświeżanie
• Broadcast / Multicast / Unicast storm control
• Obsługa 802.1q Tagged VLAN, tunelowania Q-in-Q, Port-Based VLAN
• Obsługa protokołu GVRP umożliwiającego zarządzanie VLAN
• Private VLAN Edge (PVE / Protected Port)
• Łączenie portów w magistrale - do 13 grup, każda po maksymalnie 8 portów o łącznej przepustowości 1.6Gbps
• Protokół IEEE 802.3ad LACP oraz obsługa Cisco ether-channel
• Obsługa STP IEEE 802.1d oraz MSTP IEEE 802.1s Spanning Tree
• Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

• 4 kolejki priorytetów dla każdego portu
• Klasyfikacja ruchu IEEE 802.1p CoS, IP TOS / DSCP, priorytety dla portów
• Obsługa CoS Weighted Round Robin (WRR)
• Obsługa QoS oraz kontrola przepustowości dla każdego portu
• Reguły kształtowania ruchu dla każdego portu

Filtrowanie Multicast

• Obsługa IGMP Snooping v1 oraz v2
• Tryb Querier
• IGMP Snooping v2 fast leave

Bezpieczeństwo

• Kontrola dostępu 802.1x w oparciu o porty
• Autoryzacja użytkowników RADIUS
• Lista kontroli dostępu ACL w oparciu o IP
• Lista kontroli dostępu ACL w oparciu o MAC
• Zabezpieczenie portów

Zarządzanie

• Przez sieć, Telnet, linie poleceń konsoli
• Dostęp poprzez SNMP v1, v2c oraz v3
• Obsługa SSL
• Klient DHCP, DHCP Option82 oraz DHCP Relay
• Link Layer Discovery Protocol (LLDP)
• Wbudowany klient TFTP
• Aktualizacja oprogramowania Firmware przez TFTP
• Wgrywanie konfiguracji przez TFTP
• Zapisywanie logów do lokalnego pliku lub serwera syslog
• Cztery grupy 1,2,3,9 (historia, statystyki, alarmy, zdarzenia) RMON
• SNMP trap
• Funkcja Ping

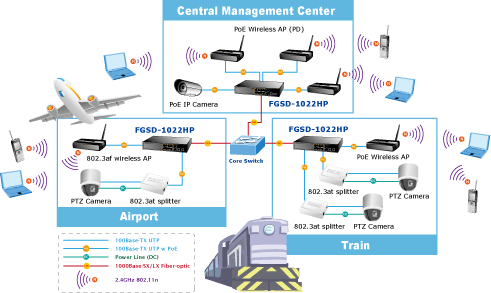

System zdalnego nadzoru z urządzeniami IEEE 802.3at

Dzięki kompatybilności ze standardem IEEE 802.3at Power over Ethernet przełącznik FGSD-1022HP może być bezpośrednio podłączany do urządzeń końcowych IEEE 802.3at takich jak ruchome kamery internetowe, telefony internetowe z ekranami dotykowymi (VoIP) czy wielokanałowe punkty dostępowe WLAN. Poza funkcją zdalnego nadzoru w miejscach publicznych przełącznik można wykorzystać w celu dostarczania bezprzewodowego Internetu.

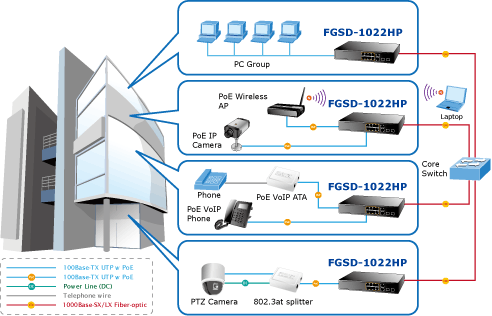

Biuro IP

Dzięki technologii IP rozbudowa system komunikacji biurowej może być dużo szybsza i tańsza. Przełącznik PLANET FGSD-1022HP pomaga stworzyć zintegrowaną sieć danych, głosu i zasilania. Telefony IP PLANET zgodne ze standardami IEEE 802.3af mogą być instalowane bez potrzeby doprowadzania zasilania ponieważ zasilanie jest dostarczane kablem Ethernet razem z danymi. Zarówno telefony PoE IP jak i adapter telefonów analogowych doskonale współpracują z FGSD-1022HP.

Dzięki FGSD-1022HP budowa sieci telefonicznej jest tańsza i szybsza.
