FGSD-1022

Bogate funkcje w warstwie 2

FGSD-1022 umożliwia konfigurowanie podstawowych funkcji takich jak szybkość portów, łączenie portów w magistrale, VLAN, protokół Spanning Tree, funkcje QoS, kontrola pasma oraz IGMP Snooping. SGSW-2840 obsługuje protokół 802.1Q Tagged VLAN, a maksymalna ilość grup VLAN wynosi do 256. Dzięki obsłudze łączenia portów w magistrale (trunking) przełącznik umożliwia tworzenie szybkich magistral poprzez połączenie wielu portów. Pozwala na stworzenie do 13 grup portów po maksymalnie 8 portów w każdej, oraz obsługuje funkcje zapobiegania awarii łącza.

Doskonała kontrola ruchu

PLANET FGSD-1022 posiada szereg funkcji zarządzania ruchem oraz QoS. Funkcje QoS to między innymi klasyfikatory ruchu warstwy 4 oraz limitowanie przepustowości szczególnie użyteczne przy zastosowaniach MTU/MBU, Telco czy Network Service Provider. Gwarantują one również pełne wykorzystanie ograniczonych zasobów sieciowych w przedsiębiorstwie, tak aby uzyskać najlepszą wydajność w zastosowaniach VoIP oraz transmisji wideo konferencji.

Efektywne zarządzanie

Efektywne zarządzanie przełącznikiem jest możliwe dzięki wbudowanemu interfejsowi konsoli, interfejsowi sieciowemu oraz agentowi SNMP. Funkcja zarządzania poprzez sieć umożliwia łatwy, niezależny od platformy systemowej dostęp do ustawień konfiguracyjnych. Przełącznik obsługuje również standard Simple Network Management Protocol (SNMP) dzięki czemu może być zarządzany poprzez dowolne bazujące na tym standardzie oprogramowanie. Dostęp do FGSD-1022 może się również odbywać poprzez Telnet i port konsoli umożliwiając zarządzanie w trybie tekstowym. Zdalny dostęp do urządzenia jest zabezpieczony dzięki obsłudze połączeń w trybie SSL szyfrującym zawartość pakietów podczas każdej sesji.

Wysokie bezpieczeństwo

PLANET FGSD-1022 oferuje listę kontroli dostępu (ACL) zapewniającą pełne bezpieczeństwo. Mechanizmy bezpieczeństwa zawierają bazującą na portach autoryzację użytkowników i urządzeń w standardzie 802.1x. Zabezpieczenia bazujące na portach efektywnie limitują liczbę klientów mających dostęp do sieci poprzez przełącznik. Administratorzy mogą dużo łatwiej i szybciej konstruować sieci firmowe o wysokim stopniu bezpieczeństwa.

Elastyczność i możliwość rozbudowy

Dwa sloty na moduły światłowodowe mini-GBIC są kompatybilne ze standardami 1000Base-SX/LX oraz WDM SFP (Small Factor Pluggable). Zasięg może wynosić od 550 metrów (światłowód Multi-Mode) do ponad 10/50/70/120 kilometrów (światłowód Single-Mode lub WDM). To rozwiązanie umożliwia stosowanie przełącznika w centrach danych przedsiębiorstw.

Porty

•8 portów 10/100Mbps Fast Ethernet

•2 współdzielone porty TP 10/100/1000Mbps,

•2 współdzielone sloty SFP (Mini-GBIC)

•Port konsoli RS-232 DB9 umożliwiający konfigurację przełącznika

Funkcje warstwy 2

• Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control dla full-duplex
• Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące błędne i niepełne pakiety
• Tablica adresów MAC – 8k wpisów, automatyczne zapamiętywanie i odświeżanie
• Broadcast / Multicast / Unicast storm control
• Obsługa 802.1q Tagged VLAN, tunelowania Q-in-Q, Port-Based VLAN
• Obsługa protokołu GVRP umożliwiającego zarządzanie VLAN
• Private VLAN Edge (PVE / Protected Port)
• Zgodny ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
• Każdy port 10Base-T / 100Base-TX oraz 1000Base-T obsługuje auto negocjację oraz tryby half / full duplex
• Każdy port RJ-45 posiada automatyczne rozpoznawanie MDI/MDI-X
• Łączenie portów w magistrale - do 13 grup, każda po maksymalnie 8 portów o łącznej przepustowości 1.6Gbps
• Protokół IEEE 802.3ad LACP oraz obsługa Cisco ether-channel
• Obsługa STP IEEE 802.1d oraz MSTP IEEE 802.1s Spanning Tree
• Dublowanie portów (mirroring) umożliwiające monitorowanie ruchu na obserwowanych portach

Funkcje Quality of Service

• 4 kolejki priorytetów dla każdego portu
• Klasyfikacja ruchu IEEE 802.1p CoS, IP TOS / DSCP, priorytety dla portów
• Obsługa CoS Weighted Round Robin (WRR)
• Obsługa QoS oraz kontrola przepustowości dla każdego portu
• Reguły kształtowania ruchu dla każdego portu

Filtrowanie Multicast

• Obsługa IGMP Snooping v1 oraz v2
• Tryb Querier
• IGMP Snooping v2 fast leave

Bezpieczeństwo

• Kontrola dostępu 802.1x w oparciu o porty
• Autoryzacja użytkowników RADIUS
• Lista kontroli dostępu ACL w oparciu o IP
• Lista kontroli dostępu ACL w oparciu o MAC
• Zabezpieczenie portów

Zarządzanie

• Przez sieć, Telnet, linie poleceń konsoli
• Dostęp poprzez SNMP v1, v2c oraz v3
• Obsługa SSL
• Klient DHCP, DHCP Option82 oraz DHCP Relay
• Link Layer Discovery Protocol (LLDP)
• Wbudowany klient TFTP
• Aktualizacja oprogramowania Firmware przez TFTP
• Wgrywanie konfiguracji przez TFTP
• Zapisywanie logów do lokalnego pliku lub serwera syslog
• Cztery grupy 1,2,3,9 (historia, statystyki, alarmy, zdarzenia) RMON
• SNMP trap
• Funkcja Ping

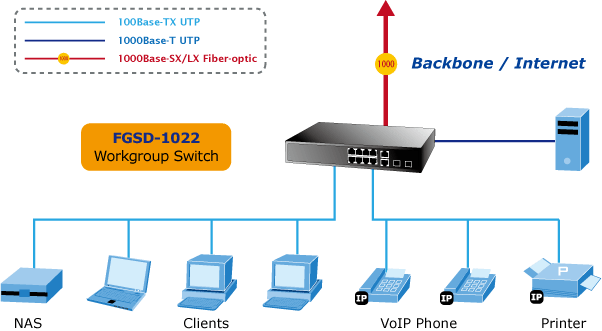

Przełącznik oddziałowy/grupy roboczej

FGSD-1022 pozwala na połączenie do 8 stacji roboczych w sieć Ethernet, z czego dwie są połączone poprzez interfejs SFP Mini-GBIC łączem do sieci szkieletowej. Co więcej nie blokująca się architektura o przepustowości 5.6 Gbps pozwala podłączyć się do głównego szkieletu sieci z dużą prędkością.

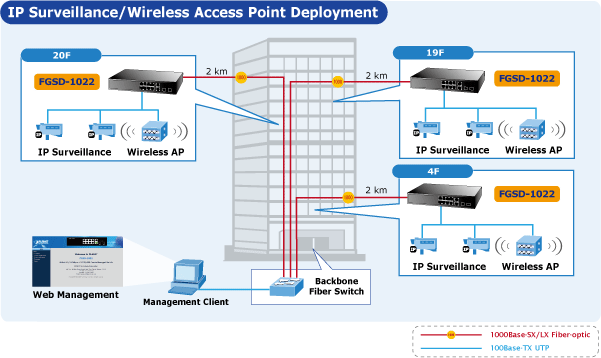

Przełącznik MTU

W zastosowaniach MTU / MDU zaawansowana funkcjonalność FGSD-1022 eliminuje tradycyjne problem związane z sieciami Ethernet. Użytkownicy mogą zostać posegregowani dzięki funkcji VLAN, tak aby zwiększyć bezpieczeństwo. Dodatkowo możliwość instalacji modułów Mini-GBIC 1000Base-SX/LX czynią z FGSD-1022 jedno z najlepszych i najefektywniejszych rozwiązań dla dostawców usług MTU.

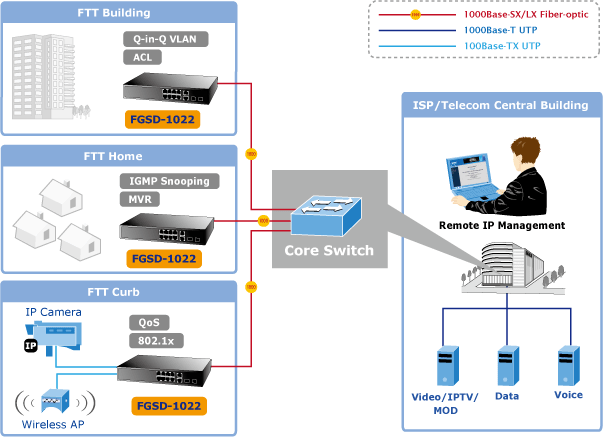

Przełącznik brzegowy w architekturze FTTx

Dzięki interfejsowi SFP na moduły mini-GBIC 1000Base-SX/LX, zasięg sieci może zostać zwiększony do 550 metrów (światłowód Multi-mode) lub do 10/20/30/40/50/70/120 kilometrów (światłowód Single-mode). Zastosowanie różnych modułów SFP oraz WDM pozwala na zbudowanie sieci FTTH (Fiber to the Home), FTTC (Fiber to the Curb) lub FTTB (Fiber to the Building) w zależności od potrzeb. Dla celów bezpieczeństwa 8 portów przewodowych może zostać skonfigurowanych dla sieci VLAN i posłużyć do utworzenia bezpiecznych połączeń do oddziałów, biur i budynków.
