Konwerter mediów skrętka/koncentryk 10 Mbps. RJ-45 10 Base-T / BNC 10 Base-2.
Konwerter Planet ET-509A realizuje bezpośrednią konwersję sygnałów pomiędzy portem RJ-45 i portem BNC z uwzględnieniem mogących powstać kolizji. Pozwala to w najprostszy sposób zmieniać medium transmitujące sygnały w sieci Ethernet pomiędzy skrętką miedzianą UTP a przewodem koncentrycznym. Stosując parę konwerterów ET-509A można połączyć dwa odległe segmenty sieci Ethernet z koncentratorami RJ-45 10 Base-T za pomocą długiego odcinka kabla koncentrycznego.
Deklaracja CE:
Pobierz deklaracja CEPo stronie portu koncentrycznego zastosowano złącze typu BNC obsługujące kabel o impedancji 50 ohm i maksymalnej długości 185 m (606 stóp). Po stronie UTP zastosowano typowe gniazdo RJ-45 (EIA/TIA) do którego można podłączyć kabel kategorii 3, 4 lub 5 o długości do 100 m (328 stóp).
- Zgodne ze standardem IEEE 802.3 10 Base-T/2.
- Prędkość 10 Mbps (Ethernet).
- Kompaktowa, metalowa obudowa.
- Prosta instalacja typu „Plug & Play” – włącz i używaj.
- Zestaw diod LED dla szybkiej kontroli i diagnozy stanu urządzenia.
- Port MDI-II, MDI-X pozwala na bezpośrednie połączenie kablem UTP z komputerem lub koncentratorem / przełącznikiem.
- Możliwość umieszczania w obudowach zbiorczych na konwertery.
- Kompaktowa metalowa obudowa.
- Zewnętrzny zasilacz AC/DC.
|
Produkt |
Konwerter mediów skrętka/koncentryk 10 Mbps. |
|
Model |
ET-509A |
|
Standardy |
IEEE 802.3 10 Base-T Ethernet 10 Base-2 Ethernet |
|
Porty |
1 RJ-45 (EIA/TIA 568) 1 BNC (RG58A/U, RG58C/U, RG58/U) |
|
Obsługiwane przewody |
Skrętka UTP cat. 3, 4, 5. Koncentryk 50 ohm |
|
Dopuszczalna długość |
UTP: 100 m (328 stóp) Coax: 185 m (606 stóp) |
|
Wskaźniki wizualne |
Diody LED: Power COL (kolizja) TP LINK/ACT BNC LINK/ACT |
|
Zasilanie |
Zewnętrzny zasilacz AC 230V / DC 5V 1A |
|
Wymiary |
70 x 94 x 26 mm (Sz x Gł x Wys) |
|
Ciężar |
0,21 kg |
|
Materiał obudowy |
Metal |
|
Warunki pracy |
Temperatura: 0 do 50 st.C Wilgotność: 5 - 90 % bez kondensacji |
|
Warunki składowania |
Temperatura: -10 do 70 st.C Wilgotność: 5 - 90 % bez kondensacji |
KWPTET509A ET-509A Konwerter RJ-45 10 Base-T / 10 Base-2 BNC.
Pasujące obudowy zbiorcze na konwertery:

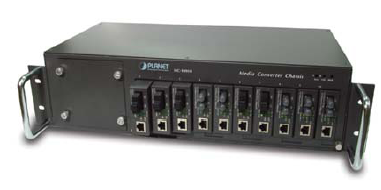

MC-1500 19” obudowa na 15 konwerterów, wewnętrzny zasilacz 5V/20A.
MC-1000R 19” obudowa na 10 konwerterów i zasilacz RPS, wewnętrzny zasilacz 5V/24A.
