ENW-9700 - Planet

Oznaczenie handlowe:
KSPTENW9700 ENW-9700 Karta sieciowa PCI Express x1 10/100/1000 Base-T, 1 port RJ-45

W celu pełnego wykorzystania możliwości podawania i odbierania danych współczesnego szybkiego serwera, musi on być wyposażony w odpowiednio wydajną kartę sieciową. Wprowadzenie nowego standardu złącz w płytach głównych – PCI-Express zrodziło konieczność rozpoczęcia produkcji również kart sieciowych zgodnych z tą tendencją. W tym celu firma Planet stworzyła kartę ENW-9700 Gigabit Ethernet na bazie układu Marvell.

Do pobrania

Deklaracja CE:

Pobierz deklaracja CE

ENW-9700 to przewodowa karta sieciowa ze złączem RJ-45, przeznaczona do montażu w slocie PCI Express x1. Może automatycznie dopasować się do sieci o prędkości 10, 100 i 1000 Mbps. To konstrukcja adresowana pod kątem aplikacji o wysokich wymaganiach wydajnościowych. Architektura magistrali PCI Express gwarantuje lepszą wydajność ENW-9700 niż kart sieciowych pracujących na szynach PCI 32/64 bitowych.

Zwiększając szybkość i ilość komputerów użytkowników końcowych, niezbędne staje się zwiększenie przepustowości głównego szkieletu sieci. Administratorzy wciąż poszukują odpowiednich rozwiązań ulepszających przepustowość łączy. Karta sieciowa PCI Express ENW-9700 dla sieci Gigabit Ethernet może funkcjonować w większości ważniejszych systemów operacyjnych.

Zgodność ze specyfikacją interfejsu PCI Express, możliwość autonegocjacji szybkości transmisji w sieci i trybu duplex sprawia, że jest to karta nie tylko do najnowszych płyt głównych, ale również do płyt serwerowych i systemów operacyjnych następnej generacji.

Wywodząc się ze sprawdzonej i uznanej technologii Ethernet i Fast Ethernet, Gigabit Ethernet jest kolejnym etapem w rozwoju szybkiej komunikacji sieciowej.

Konstrukcja oparta o układ Marvell.
Zgodna ze standardem IEEE 802.3, 802.3u, 802.3ab.
Zgodna ze specyfikacją PCI Express 1.0a.
Obsługuje magistralę PCI Express x 1 (1 kanał).
Obsługuje protokół CSMA/CD.
Prędkość 10/100/1000 Mbps z auto-negocjacją.
W trybie full-duplex wydajność do 2000 Mbps.
Bufor danych 128 kB dla przyspieszenia transferu danych bez obciążania pamięci zewnętrznej.
Auto MDI / MDI-X.
Trzy diody LED informujące o stanie karty i aktywności łącza.
Obsługuje funkcję Wake-On-LAN (WOL).
Zgodna z ACPI 2.0.
Plug & Play
Sterowniki dla większości sieciowych systemów operacyjnych.

Produkt	Karta sieciowa PCI Express x1 10/100/1000 Base-T
Model	ENW-9700
Chipset	Marvell
Standardy	IEEE 802.3ab 1000 Base-T Gigabit Ethernet IEEE 802.3u 100 Base-TX Fast Ethernet IEEE 802.3 10 Base-T Ethernet
Interfejs	PCI Express 1.0 x 1 channel
Port	RJ-45
Zalecane przewody	Kategorii 5/5e lub wyższej, 4 parowy
Maksymalna długość	100 m
Wskaźniki wizualne	Diody LED: 100, 1000 Mbps, ACT
Zasilanie	Przez interfejs PCI Express
Wymiary	120 x 57 x 22 mm
Masa	52g
Warunki pracy	Temperatura: 0 do 40 st.C Wilgotność: 10 - 95 % bez kondensacji
Certyfikaty	FCC Class B, CE

- Karta sieciowa dla serwera.

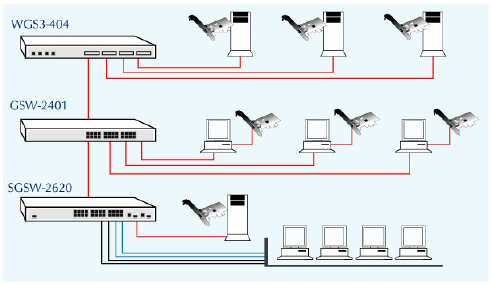

Posiadając wydajność dziesięciokrotnie większą niż typowe karty Fast Ethernet, ENW-9700 nadaje się idealnie do przyłączenia serwera do szkieletu sieci za pośrednictwem szybkiego przełącznika np. WGS3-404 lub GSW-1200S. Interfejs karty zaprojektowano z myślą o najnowszych płytach głównych z magistralą PCI Express.

- Karta sieciowa dla wymagającego komputera.

Niektóre komputery pracujące w sieci z aplikacjami CAD / CAM lub zajmujące się obróbką multimediów mogą z powodzeniem stosować kartę ENW-9700, gdyż wymagają wydajnej transmisji do i z serwera. Przy niewielkiej już różnicy w cenie karta gigabitowa może w sposób zauważalny podnieść komfort pracy.
