FT-1205A Redundantny konwerter mediów Fast Ethernet

Konwerter ten został zaprojektowany do pracy w sieciach dostawców usług internetowych, sieciach telekomunikacyjnych, w szpitalach, bankach czy dużych przedsiębiorstwach.

Poprzez wbudowane przełączniki DIP konwerter można skonfigurować jako 3 portowy przełącznik Ethernet lub 2 portowy konwerter redundantny. W trybie 3 portowego przełącznika, urządzenie obsługuje wysokowydajny mechanizm Store-and-Forward oraz zapobiega utracie pakietów dzięki kontroli przepływu IEEE 802.3x (dla Full-Duplex) oraz Back Pressure (dla Half-Duplex).

W trybie 2 portowego konwertera redundantnego, urządzenie zapewnia przełączanie na łącze zapasowe w czasie krótszym niż 10ms co umożliwia wykorzystanie go w krytycznych sieciach Ethernet. Tryb redundantny obsługuje funkcje automatycznego odzyskiwania połączenia. Jeśli port docelowy pakietu nie odpowiada, konwerter przesyła pakiet do drugiego zapasowego portu. Slot SFP obsługuje moduły single-mode, multi-mode oraz WDM w zależności od potrzeb. FT-1205A zapewnia niezawodne łącze na odległość 2km, 20km lub większą w zależności od podłączonego modułu 100Base-FX SFP. Konwerter umożliwia połączenie dwóch typów segmentów sieci łatwo, efektywnie i nie dużym kosztem.

Konwerter może być stosowany jako urządzenie samodzielne lub jako moduł wsuwany do obudowy zbiorczej PLANET MC-700, MC-1000R lub MC-1500. Podobnie jak pozostałe konwertery mediów PLANET serii FT, urządzenie obsługuje funkcje “hot-swap” po zainstalowaniu w obudowie serii MC.

Standardy

• Zgodność ze standardami IEEE 802.3, IEEE 802.3u 10 / 100Base-TX oraz 100Base-FX
• Kontrola przepływu IEEE 802.3x dla Full-Duplex oraz Back-Pressure dla Half-Duplex zapobiega utracie pakietów

Interfejs

• Jedno łącze przewodowe 10 / 100Base-TX
• Dwa łącza światłowodowe SFP 100Base-FX
• Auto-negocjacja dla portów 100Base-TX w trybie Half-Duplex lub 100Base w trybie Full-Duplex
• Obsługa Auto MDI / MDI-X
• Maksymalna wielkość ramki do 2046Kbytes

Redundancja

• Automatyczna detekcja stanu połączenia dla portów redundantnych z tym samym typem łącza
• Tylko podstawowy port jest aktywny podczas normalnej pracy, port zapasowy jest zablokowany
• Gdy pojawia się awaria łącza dla portu podstawowego, ruch jest automatycznie przełączany na port zapasowy
• Jeśli status portu podstawowego wskazuje na normalną pracę, ruch jest przełączany z powrotem z portu zapasowego na podstawowy
• Sprzętowe przełączanie trwa krócej niż 10 ms

Mechaniczne

• Zewnętrzny zasilacz 5V / 2A DC
• Diody LED ułatwiające diagnostykę sieci
• Przełącznik DIP umożliwiający ustawienie trybu pracy na 3 portowy przełącznik lub konwerter redundantny
• Przełącznik DIP konfigurujący funkcję LBR (Loop Back Reply) – włączona lub wyłączona
• Kompaktowa obudowa umożliwiająca umieszczenie w obudowie zbiorczej PLANET serii MC - MC-700 / 1000R / 15003 oraz LDAP
• Raport Backup Accounting dla ruchu wchodzącego i wychodzącego

Odporne na awarie łącze redundantne dla krytycznych zastosowań sieciowych

FT-1205A został zaprojektowany dla sieci światłowodowych, w których wymagane jest natychmiastowe odzyskanie połączenia w razie awarii. Dzięki automatycznemu odzyskiwaniu łącza w mniej niż 10ms, redundantny konwerter mediów zapewnia praktycznie nieprzerwaną pracę sieci w kluczowych zastosowaniach.

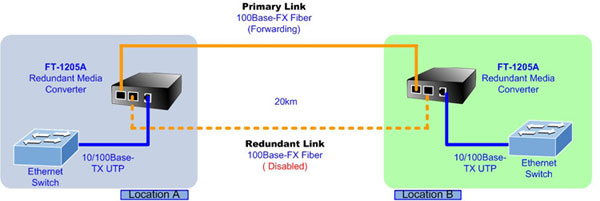

Łącze redundantne –Dostawcy usług, banki, przedsiębiorstwa

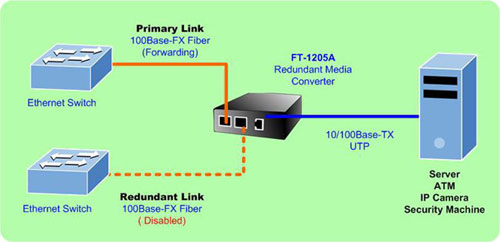

Łącze redundantne dla krytycznych usług sieciowych

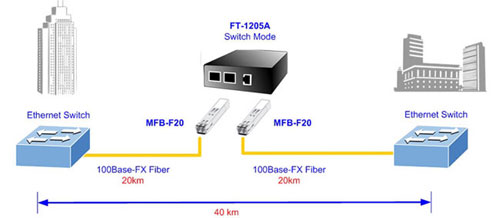

Przełącznik światłowodowy dla połączeń długodystansowych
