Nazwa opisowa
5 portowy przełącznik przemysłowy 10/100Mbps z obsługą 4 urządzeń PoE

PLANET ISW-504PS to przemysłowy przełącznik PoE pozwalający na przesyłanie danych i zasilania jednym kablem i umożliwiający zarządzanie i monitorowanie zasilania oraz wykorzystywanie zaawansowanych funkcji w trudnym przemysłowym środowisku. Wyposażony w 5 portów 10/100Mbps Ethernet, w tym 4 porty obsługujące zasilanie PoE w standardach IEEE 802.3af pozwala na zasilanie urządzeń PoE o maksymalnej mocy do 15.4 Watów każde i jest doskonałym rozwiązaniem umożliwiającym zasilanie kamer IP, punktów dostępowych WLAN i innych urządzeń systemu zdalnego nadzoru działających w trudnych warunkach.

PLANET ISW-504PS to przemysłowy przełącznik PoE pozwalający na przesyłanie danych i zasilania jednym kablem i umożliwiający zarządzanie i monitorowanie zasilania oraz wykorzystywanie zaawansowanych funkcji w trudnym przemysłowym środowisku. Wyposażony w 5 portów 10/100Mbps Ethernet, w tym 4 porty obsługujące zasilanie PoE w standardach IEEE 802.3af pozwala na zasilanie urządzeń PoE o maksymalnej mocy do 15.4 Watów każde i jest doskonałym rozwiązaniem umożliwiającym zasilanie kamer IP, punktów dostępowych WLAN i innych urządzeń systemu zdalnego nadzoru działających w trudnych warunkach.

Obsługa zasilania IEEE 802.3af Power over Ethernet

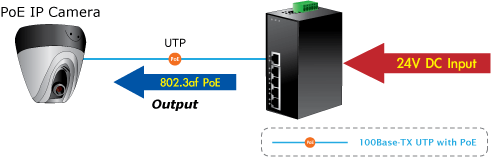

ISW-504PS jest zgodny ze standardem IEEE 802.3af i umożliwia zasilanie do 4 urządzeń PoE w odległości do 100 metrów poprzez 4-parowy kabel kategorii 5 / 5e UTP. ISW-504PS eliminuje konieczność montażu dodatkowych kabli i gniazd zasilania, ponieważ umożliwia przesyłanie danych i zasilania jednym kablem. Co więcej, ISW-504PS obsługuje zasilanie 24V DC oraz 48V DC dzięki czemu doskonale nadaje się do zastosowań przemysłowych z wykorzystaniem urządzeń IEEE 802.3af PoE.

Efektywne zarządzanie i funkcje Smart

Efektywne i łatwe zarządzanie przełącznikiem ISW-504PS jest możliwe dzięki wbudowanemu interfejsowi sieciowemu. Funkcje Smart ułatwiają kontrolowanie zasilania PoE, oraz umożliwiają szybkie konfigurowanie ISW-504PS w tym takich funkcji jak 802.1Q VLAN, kontrola pasma, QoS, konfiguracja PoE, zarządzanie portami, Alert Trap oraz dodatkowych funkcji. Dzięki temu możliwa jest efektywna, bezproblemowa konfiguracja przez Internet z dowolnego miejsca.

Doskonała wydajność

ISW-504PS posiada 5 portów 10/100Mbps i działa w oparciu o nie blokującą się matrycę przełączającą o wysokiej przepustowości 1 Gbps oraz posiada tablicę adresów MAC 1K wpisów. Dzięki domyślnie włączonej funkcji Kontroli Przepływu minimalizowane jest ryzyko utraty danych. Wszystkie porty RJ-45 obsługują automatyczną negocjację przepustowości 10/100Mbps w zależności od zastosowanego okablowania kategorii 3, 4, 5, 5e lub 6. Funkcja Auto-MDI/MDI-X rozpoznaje typ polaczenia z urządzeniami Ethernet i eliminuje konieczność stosowania skrosowanych kabli.

Wzmocniona konstrukcja

Obudowa w standardzie IP30 zapewnia ochronę przed interferencją elektromagnetyczną pozwala na montaż urządzenia w miejscach takich jak skrzynki sterowniczych. Dzięki aluminiowej obudowie możliwa jest bezproblemowa praca w zakresie temperatur -10 do 60 stopni C, co pozwala na wykorzystanie urządzenia w sieciach przemysłowych. Obsługa zasilania PoE w redundantnej konfiguracji oraz z wykorzystaniem napięcia wejściowego 24V lub 48V DC pozwala na implementację urządzenia w standardowych systemach przemysłowych.

Porty

  • 5 portów 10/100Mbps RJ-45 z MDI/MDI-X
  • 4 porty z zasilaniem 48V DC PoE

IEEE 802.3af PoE

  • Zgodne z IEEE 802.3af Power over Ethernet End-Span PSE
  • Do 4 urządzeń IEEE 802.3af
  • Do 15.4 W dla każdego urządzenia PoE
  • Automatyczna detekcja urządzeń
  • Zabezpieczenie obwodu przed przepięciami
  • Zasilanie na odległość do 100m

Zarządzanie PoE

  • Kontrola całkowitego poziomu zasilania PoE
  • Włączanie funkcji PoE dla każdego portu
  • Ustawianie priorytetów zasilania PoE
  • Limitowanie zasilania dla portu
  • Wykrywanie urządzeń

Zarządzanie przez sieć

  • Interfejs sieciowy
  • Aktualizacja Firmware
  • Narzędzie PLANET Smart Discovery
  • SNMP Trap
  • Konfiguracja VLAN oraz QoS

Funkcje w warstwie 2

  • Auto-negocjacja, tryby 10/100Mbps Half / Full Duplex oraz Auto MDI/MDI-X
  • Architektura Store and Forward, filtrowanie runt/CRC eliminujące błedne pakiety i optymalizujące przepustowość sieci
  • Zapobieganie utracie pakietów dzięki back pressure (Half-Duplex) oraz IEEE 802.3x PAUSE dla Full-Duplex
  • Automatyczne zapamiętywanie i odświeżanie adresów
  • Tablica MAC 1K wpisów
  • Protokół CSMA/CD

Wysokiej klasy obudowa / zarządzanie

  • Aluminiowa, zgodna ze standardem IP-30
  • Montaż na szynie DIN lub na ścianie
  • Redundantne zsilanie
  • Napięcie 24 lub 48V DC
  • Zabezpieczenie EFT 6000V DC
  • Zabezpieczenie 6000V DC Ethernet ESD
  • Praca w zakresie temperatur -10 do 60 stopni C

Model

ISW-504PS

Sprzętowe

Porty 10/100Base-TX

5

Porty IEEE 802.3af PoE

4

Wymiary (Gł. x Szer. x Wys.)

135 x 87.8 x 56 mm

Waga

871g

Diody LED

Power1, Power2 oraz awaria

Port 1~4: PoE in-use, LNK/ACT

Port 5: LNK/ACT

Zasilanie

24 lub 48 VDC, redundantne

Obudowa

Aluminiowa IP-30

Zabezpieczenia

ESD (Ethernet): 6KV DC

Surge (Power): 6KV DC

Instalacja

Szyna DIN oraz zaczep naścienny

Alarmy

Wyjście przekaźnika dla awarii zasilania

Zasilanie na przekaźniku: 1A @ DC 24V

Power over Ethernet

Standard

IEEE 802.3af Power over Ethernet / PSE

Typ

End-Span

Moc wyjściowa

Dla każdego portu 48V DC, 350mA . Maks. 15.4 W

Piny

1/2(+), 3/6(-)

Specyfikacja przełącznika

Architektura

Store-and-Forward

Przepustowość matrycy

1Gbps

Przepustowość

0.74Mpps@64bajtów

Tablica MAC

1K wpisów

Maksymalna wielkość ramki

1536 bajtów

Bufor danych

512k bitów

Kontrola przepływu

Back Pressure dla Half Duplex

IEEE 802.3x Pause Frame dla Full Duplex

Okablowanie

10/100Base-TX:kat. 3, 4, 5, 5e oraz 6 UTP (100m max.)

EIA/TIA-568 100-ohm STP (100m max.)

Funkcje warstwy 2

Zarządzanie

Sieć, SNMP Trap

VLAN

• VLAN w oparciu o porty

• IEEE 802.1Q VLAN, do 16 grup VLAN

QoS

2 kolejki priorytetów:

• w oparciu o port

• IEEE 802.1p

• Nagłówek TCP/IP DSCP

• Weighted Round Robin

Kontrola pasma

Kształtowanie ruchu wchodzącego i wychodzącego

Storm Control

Wyłączone, 12.5%, 25%, 50%, 62.5%

Bezpieczeństwo

Do 5 adresów IP dla zarządzania

Standardy

Certyfikacja

FCC Part 15 Class A, CE

Stabilność

IEC60068-2-32 (upadek)

IEC60068-2-27 (uderzenie)

IEC60068-2-6 (wibracje)

Standardy

IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3x Flow Control

IEEE 802.3af Power over Ethernet

IEEE 802.1p Class of Service

IEEE 802.1Q VLAN Tagging

Środowisko

Temperatura

Praca: -10~60 stopni C

Składowanie: -40~85 stopni C

Wilgotność

Praca: 5~90%, Składowanie: 5~90% (bez kondensacji)

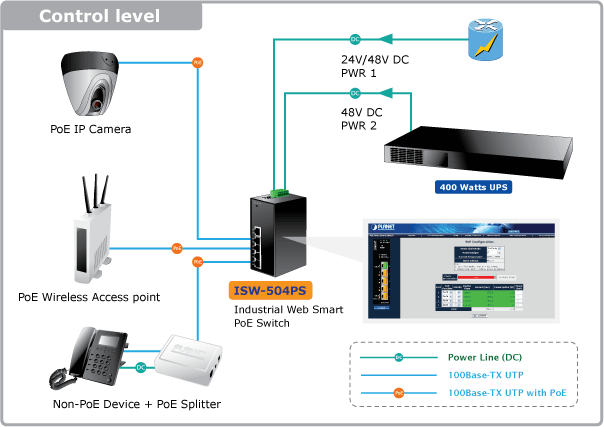

Przemysłowy przełącznik PoE oddziałowy/grupy roboczej

Dzięki wbudowanym 4 portom PoE, ISW-504PS może posłużyć do budowy centralnie zasilanego systemu telefonii IP, system zdalnego nadzoru, czy sieci bezprzewodowych punktów dostępowych. Bez ograniczeń związanych z dostępnością gniazd zasilania ISW-504PS ułatwia instalację urządzeń sieciowych w dowolnych miejscach.
