IEEE 802.3af Power over Ethernet Extender
PLANET POE-E101 to urządzenie, które pozwala zwiększyć odległość pomiędzy punktami sieci z obsługą PoE, od standardowych 100m dla kabla kat. 5e/6 UTP do 200m, 300m lub więcej.
W tej chwili urządzenia obsługujące PoE takie jak kamery IP, bezprzewodowe punkty dostępowe, czy telefony IP stają się podstawowymi urządzeniami sieciowymi ze względu na łatwość instalacji. Jednak z względu na specyfikację kabli UTP ich zasięg jest ograniczony do 100 metrów. POE-E101 to repeater przekazujący zarówno dane sieci Ethernet jak i zasilanie PoE tak aby zwiększyć zasięg instalacji PoE.
Zwiększenie zasięgu przesyłania danych i zasilania PoE

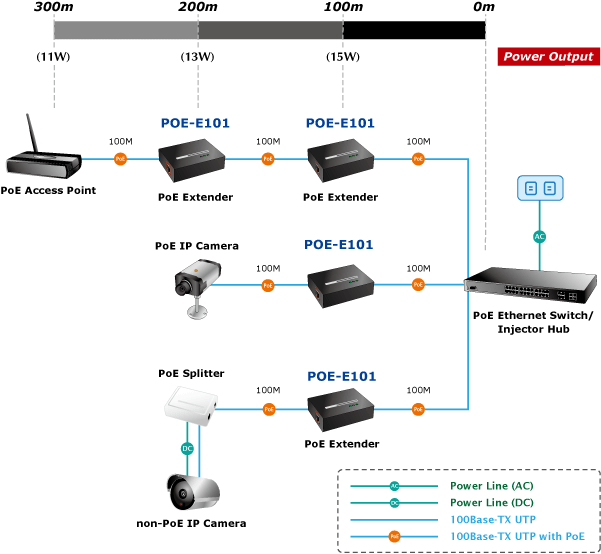

Bez konieczności dodatkowego zasilania czy konfiguracji POE-E101 po wpięciu do sieci umożliwia zwiększenie odległości pomiędzy węzłami PoE do 200m. Istnieje również możliwość podłączenia większej ilości urządzeń PoE-E101 w szeregu i zwiększenia zasięgu na zwielokrotnioną odległość.
Dzięki swojej funkcjonalności POE-E101 jest doskonałym rozwiązaniem dla dostawców usług, kampusów czy miejsc publicznych, tam gdzie wymagana jest instalacja sieci PoE.
Łatwa instalacja
POE-E101 PoE Extender jest bardzo prosty do zainstalowania – wystarczy wpiąć go do sieci pomiędzy urządzenie dostarczające zasilanie i dane (PSE), a odbiornik (PD); zasilanie jest przesyłane bez zakłócania przesyłu danych. POE-E101 oferuje niedrogie i szybkie do wdrożenia rozwiązanie pozwalające zwiększyć odległość pomiędzy urządzeniami sieci. Urządzenie zamknięte w kompaktowej obudowie posiada 2 porty RJ-45 z czego jeden to wejście danych i zasilania PoE, a drugi to wyjście danych i zasilania PoE. Port wyjściowy pełni również rolę mieszacza PoE przesyłającego prąd DC po kablu UTP do odbiornika PD.
- Zgodność ze standardem IEEE 802.3af Power over Ethernet
- Zwiększa zasięg PoE o dodatkowe 100 metrów
- Przekazuje zarówno dane Ethernet jak i zasilanie PoE do odległych urządzeń
- Automatycznie wykrywa i chroni urządzenia PoE przed zniszczeniem spowodowanym nieprawidłową instalacją
- Możliwość szeregowego połączenia wielu urządzeń i zwielokrotnienia zasięgu
- Nie wymaga zewnętrznego zasilacza
- Kompaktowa obudowa, możliwość montażu na ścianie
- Obsługa Plug-and-Play
|
Model |
POE-E101 |
|
Interfejsy |
|
|
LAN IN |
1 x 10/100Base-TX Ethernet z obsługą IEEE 802.3af PoE “Data + DC”,Auto MDI/MDI-X, Auto-Negocjacja, złącze RJ-45 |
|
LAN OUT |
1 x 10/100Base-TX Ethernet z obsługą IEEE 802.3af PoE “Data + DC”,Auto MDI/MDI-X, Auto-Negocjacja, złącze RJ-45 |
|
Power over Ethernet |
|
|
Standard PoE |
IEEE 802.3af Power over Ethernet |
|
Typ zasilania PoE |
Mid-Span / Type B |
|
Zasilanie wyjściowe |
48V DC, 270mA, Maks. 13W |
|
Maksymalny zasięg |
Class 1 (3.8 W): 300m Class 2 (6.5 W): 300m Class 3 (12.9 W): 200m Non-PoE (Dane): 300m |
|
Specyfikacje sprzętowa |
|
|
Przepustowość |
10/100Mbps |
|
Architektura przełącznika |
Store-and-Forward |
|
Przepustowość wewnętrzna |
148810pps@64Bytes |
|
Opóźnienie |
7.840µs |
|
Maksymalna wielkość ramki |
1552Bytes |
|
Kontrola przepływu |
Back pressure dla Half-Duplex IEEE 802.3x Pause Frame dla Full-Duplex |
|
Diody LED |
1 x PoE IN (zielona) 1 x LAN Data (zielona) 1 x PoE OUT (zielona) |
|
Zabezpieczenia |
ESD(Ethernet): 6KV Surge (EFT for power) : 6KV |
|
Wymiary (Szer. x Gł. x Wys.) |
94 x 70 x 26 mm |
|
Waga |
215g |
|
Zasilanie |
IEEE 802.3af 44V-56V DC |
|
Zużycie prądu |
2 W (maks.) |
|
Mechaniczne |
Metalowa obudowa / Możliwość montażu na ścianie z dodatkowym zestawem |
|
Okablowanie |
TIA / EIA-568, kat. 5/5e |
|
Zgodność ze standardami |
|
|
Certyfikaty |
FCC Part 15 Class A, CE |
|
Standardy |
IEEE 802.3 10Base-T Ethernet IEEE 802.3u 10/100Base-TX Fast Ethernet IEEE 802.3af Power over Ethernet PSE / Mid-Span IEEE 802.3af Power over Ethernet PD / Mid-Span IEEE 802.3x Flow Control |
|
Środowisko pracy |
|
|
Praca |
Temperatura: -10 ~ 60 stopni C Wilgotność względna: 0 ~ 95% (bez kondensacji) |
|
Storage |
Temperatura: -40 ~ 85 stopni C Wilgotność względna: 5 ~ 95% (bez kondensacji) |

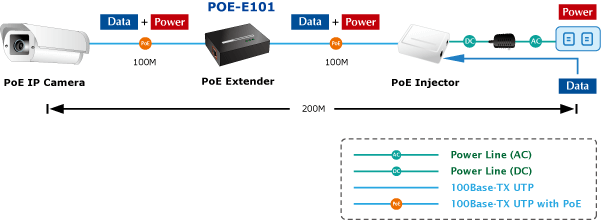

System nadzoru PoE IP
Sieci nadzoru IP PoE często wymagają większych odległości pomiędzy kamerą a urządzeniami zasilającymi od standardowych 100 metrów. POE-E101 to łatwe i szybkie do wdrożenia rozwiązanie pozwalające na umieszczenie kamery w odległości do 200 metrów od mieszacza PoE. Mieszacz PoE przesyła zasilanie i dane poprzez kabel UTP przez pierwsze 100 m do POE-E101, a następnie POE-E101 przekazuje zasilanie i dane do umieszonej na końcu kolejnego odcinka kabla kamery. POE-E101 nie wymaga dodatkowego zasilania ani konfiguracji.
Sieć bezprzewodowa z punktami dostępowymi PoE
W sieciach z zaimplementowanymi punktami dostępowymi WLAN, POE-E101 pozwala na ich instalacje w odległości przekraczającej 100 metrów od urządzeń zasilających, takich jak przełączniki PoE czy mieszacze PoE. POE-E101 jest również zasilany z urządzenia zasilającego PoE i nie wymaga dodatkowego zasilania. POE-E101 pozwala na redukcję ilości kabli i eliminuje konieczność instalacji dodatkowych gniazd zasilania.
